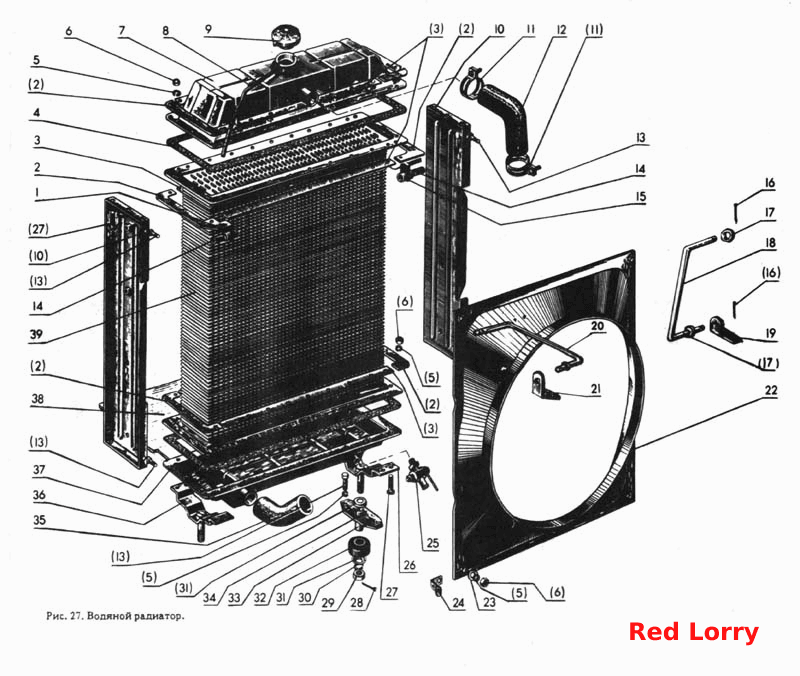

Водяной радиатор. Подвеска и шланги. Кожух вентилятора
100%
Название детали
Радиатор
Заводской номер
70У-1301010
Количество на модель
1
№
Название детали
Узлы системы охлаждения
Заводской номер
70-1301009
Количество на модель
1
№
Название детали
Пластина левая
Заводской номер
70У-1301257
Количество на модель
1
№
1
Название детали
Накладка угловая
Заводской номер
70У-1301255
Количество на модель
8
№
2
Название детали
Накладка
Заводской номер
70У-1301256
Количество на модель
8
№
3
Название детали
Прокладка
Заводской номер
70У-1301169
Количество на модель
2
№
4
Название детали
Шайба 8Н ГОСТ 6402-70
Заводской номер
Шайба 8Н ГОСТ 6402-70
Количество на модель
60
№
5
Название детали
Гайка МН. ГОСТ
Заводской номер
Гайка М8.6Н.6.019 ГОСТ 5915-70
Количество на модель
60
№
6
Название детали
Бак
Заводской номер
70У-1301055-А7
Количество на модель
1
№
7
Название детали
Трубка
Заводской номер
50-1301158
Количество на модель
1
№
8
Название детали
Крышка тип 1
Заводской номер
А21.01.270
Количество на модель
1
№
9
Название детали
Стойка
Заводской номер
70У-1301126
Количество на модель
2
№
10
Название детали
Хомут
Заводской номер
ХС-46-П29
Количество на модель
4
№
11
Название детали
Шланг
Заводской номер
70-1303001
Количество на модель
1
№
12
Название детали
Болт М8-6gх16.88.35.019 ГОСТ 7795-70
Заводской номер
Болт М8-6gх16.88.35.019 ГОСТ 7795-70
Количество на модель
8
№
13
Название детали
Втулка
Заводской номер
80-1302013
Количество на модель
4
№
14
Название детали
Пластина правая
Заводской номер
70У-1301254
Количество на модель
4
№
15
Название детали
Шплинт 3,2х18.016 ГОСТ 397-66
Заводской номер
Шплинт 3,2х18.016 ГОСТ 397-66
Количество на модель
4
№
16
Название детали
Шайба 8 ГОСТ 11371-80
Заводской номер
Шайба 8 ГОСТ 11371-80
Количество на модель
4
№
17
Название детали
Растяжка
Заводской номер
80-1302021
Количество на модель
1
№
18
Название детали
Кронштейн
Заводской номер
80-1302011
Количество на модель
1
№
19
Название детали
Растяжка
Заводской номер
80-1302022
Количество на модель
1
№
20
Название детали
Кронштейн
Заводской номер
80-1302012
Количество на модель
1
№
21
Название детали
Кожух
Заводской номер
70-1309080
Количество на модель
4
№
22
Название детали
Шайба 8 ГОСТ 11371-78
Заводской номер
Шайба 8 ГОСТ 11371-78
Количество на модель
4
№
23
Название детали
Хомутик
Заводской номер
48-1104016
Количество на модель
1
№
24
Название детали
Краник Кр2
Заводской номер
Краник Кр2
Количество на модель
1
№
25
Название детали
Опора
Заводской номер
70У-1301180
Количество на модель
1
№
26
Название детали
Болт М8-6gх25.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М8-6gх25.88.35.019 ГОСТ 7796-70
Количество на модель
56
№
27
Название детали
Шплинт 3,2х20.019 ГОСТ 397-66
Заводской номер
Шплинт 3,2х20.019 ГОСТ 397-66
Количество на модель
2
№
28
Название детали
Гайка М12.6Н.6.019 ГОСТ 5915-70
Заводской номер
Гайка М12.6Н.6.019 ГОСТ 5915-70
Количество на модель
2
№
29
Название детали
Шайба 12Т. ГОСТ 6402-70
Заводской номер
Шайба 12Т. ГОСТ 6402-70
Количество на модель
2
№
30
Название детали
Шайба 12 ГОСТ 11371-78
Заводской номер
Шайба 12 ГОСТ 11371-78
Количество на модель
2
№
31
Название детали
Амортизатор
Заводской номер
70У-1302018
Количество на модель
2
№
32
Название детали
Втулка
Заводской номер
70У-1302015
Количество на модель
2
№
33
Название детали
Планка
Заводской номер
70У-1302016
Количество на модель
2
№
34
Название детали
Шланг
Заводской номер
50-1303062-Б2
Количество на модель
1
№
35
Название детали
Опора
Заводской номер
70У-1301190
Количество на модель
1
№
36
Название детали
Бак
Заводской номер
70У-1301075
Количество на модель
1
№
37
Название детали
Уплотнитель
Заводской номер
70-1301233
Количество на модель
1
№
38
Название детали
Сердцевина
Заводской номер
70У-1301020
Количество на модель
1
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Радиатор | 70У-1301010 | 1 | 1 | |||||
| Узлы системы охлаждения | 70-1301009 | 1 | 1 | |||||
| 1 | Пластина левая | 70У-1301257 | 1 | 1 | 1 | |||
| 2 | Накладка угловая | 70У-1301255 | 8 | 8 | 2 | |||
| 3 | Накладка | 70У-1301256 | 8 | 8 | 3 | |||
| 4 | Прокладка | 70У-1301169 | 2 | 2 | 4 | |||
| 5 | Шайба 8Н ГОСТ 6402-70 | Шайба 8Н ГОСТ 6402-70 | 60 | 60 | 5 | |||
| 6 | Гайка МН. ГОСТ | Гайка М8.6Н.6.019 ГОСТ 5915-70 | 60 | 60 | 6 | |||
| 7 | Бак | 70У-1301055-А7 | 1 | 1 | 7 | |||
| 8 | Трубка | 50-1301158 | 1 | 1 | 8 | |||
| 9 | Крышка тип 1 | А21.01.270 | 1 | 1 | 9 | |||
| 10 | Стойка | 70У-1301126 | 2 | 2 | 10 | |||
| 11 | Хомут | ХС-46-П29 | 4 | 4 | 11 | |||
| 12 | Шланг | 70-1303001 | 1 | 1 | 12 | |||
| 13 | Болт М8-6gх16.88.35.019 ГОСТ 7795-70 | Болт М8-6gх16.88.35.019 ГОСТ 7795-70 | 8 | 8 | 13 | |||
| 14 | Втулка | 80-1302013 | 4 | 4 | 14 | |||
| 15 | Пластина правая | 70У-1301254 | 4 | 4 | 15 | |||
| 16 | Шплинт 3,2х18.016 ГОСТ 397-66 | Шплинт 3,2х18.016 ГОСТ 397-66 | 4 | 4 | 16 | |||
| 17 | Шайба 8 ГОСТ 11371-80 | Шайба 8 ГОСТ 11371-80 | 4 | 4 | 17 | |||
| 18 | Растяжка | 80-1302021 | 1 | 1 | 18 | |||
| 19 | Кронштейн | 80-1302011 | 1 | 1 | 19 | |||
| 20 | Растяжка | 80-1302022 | 1 | 1 | 20 | |||
| 21 | Кронштейн | 80-1302012 | 1 | 1 | 21 | |||
| 22 | Кожух | 70-1309080 | 4 | 4 | 22 | |||
| 23 | Шайба 8 ГОСТ 11371-78 | Шайба 8 ГОСТ 11371-78 | 4 | 4 | 23 | |||
| 24 | Хомутик | 48-1104016 | 1 | 1 | 24 | |||
| 25 | Краник Кр2 | Краник Кр2 | 1 | 1 | 25 | |||
| 26 | Опора | 70У-1301180 | 1 | 1 | 26 | |||
| 27 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | 56 | 56 | 27 | |||
| 28 | Шплинт 3,2х20.019 ГОСТ 397-66 | Шплинт 3,2х20.019 ГОСТ 397-66 | 2 | 2 | 28 | |||
| 29 | Гайка М12.6Н.6.019 ГОСТ 5915-70 | Гайка М12.6Н.6.019 ГОСТ 5915-70 | 2 | 2 | 29 | |||
| 30 | Шайба 12Т. ГОСТ 6402-70 | Шайба 12Т. ГОСТ 6402-70 | 2 | 2 | 30 | |||
| 31 | Шайба 12 ГОСТ 11371-78 | Шайба 12 ГОСТ 11371-78 | 2 | 2 | 31 | |||
| 32 | Амортизатор | 70У-1302018 | 2 | 2 | 32 | |||
| 33 | Втулка | 70У-1302015 | 2 | 2 | 33 | |||
| 34 | Планка | 70У-1302016 | 2 | 2 | 34 | |||
| 35 | Шланг | 50-1303062-Б2 | 1 | 1 | 35 | |||
| 36 | Опора | 70У-1301190 | 1 | 1 | 36 | |||
| 37 | Бак | 70У-1301075 | 1 | 1 | 37 | |||
| 38 | Уплотнитель | 70-1301233 | 1 | 1 | 38 | |||
| 39 | Сердцевина | 70У-1301020 | 1 | 1 | 39 |
