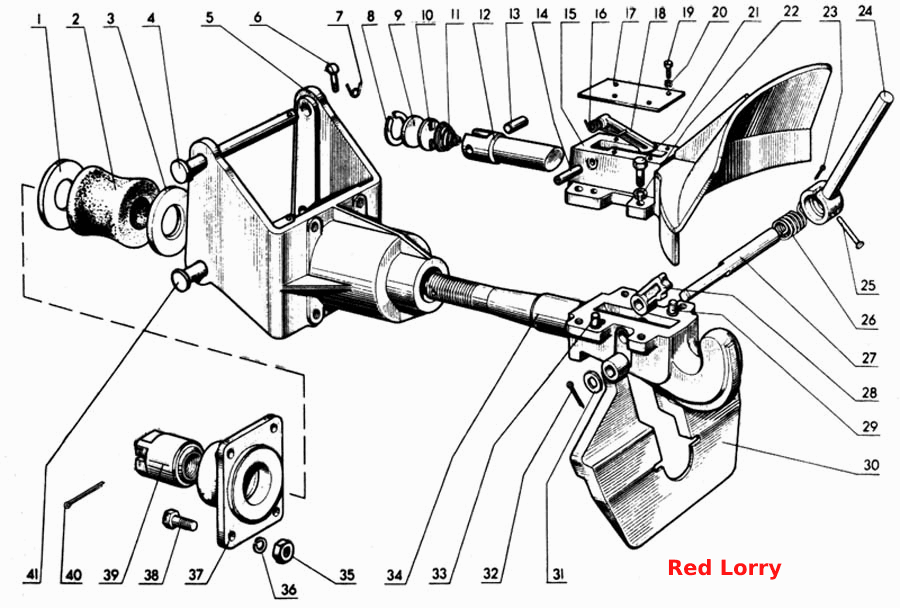

Буксирное устройство
100%
Название детали
Буксир в сборе
Заводской номер
70-2805015
Количество на модель
1
№
Название детали
Буксирное устройство в сборе
Заводской номер
70-2805005
Количество на модель
1
№
Название детали
Корпус в сборе
Заводской номер
70-2805025
Количество на модель
1
№
Название детали
Крюк в сборе
Заводской номер
70-2805020
Количество на модель
1
№
Название детали
Фланец
Заводской номер
70-2805053
Количество на модель
1
№
1
Название детали
Буфер
Заводской номер
130-2805215-Б
Количество на модель
1
№
2
Название детали
Фланец
Заводской номер
70-2805054
Количество на модель
1
№
3
Название детали
Палец
Заводской номер
Н70-2805071
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
70-2805011-Б
Количество на модель
1
№
5
Название детали
Чека
Заводской номер
А61.05.005
Количество на модель
2
№
6
Название детали
Кольцо
Заводской номер
А61.05.004
Количество на модель
2
№
7
Название детали
Кольцо В42 ГОСТ 13941-80
Заводской номер
Кольцо В42 ГОСТ 13941-80
Количество на модель
1
№
8
Название детали
Заглушка
Заводской номер
70-2805047
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
70-2805027
Количество на модель
1
№
10
Название детали
Пружина
Заводской номер
70-2805048
Количество на модель
1
№
11
Название детали
Палец
Заводской номер
70-2805044
Количество на модель
1
№
12
Название детали
Палец
Заводской номер
70-2805037
Количество на модель
1
№
13
Название детали
Штифт
Заводской номер
70-2805036
Количество на модель
1
№
14
Название детали
Корпус
Заводской номер
70-2805030
Количество на модель
1
№
15
Название детали
Пружина
Заводской номер
70-2805046
Количество на модель
1
№
16
Название детали
Пластина
Заводской номер
70-2805034
Количество на модель
1
№
17
Название детали
Упор
Заводской номер
70-2805049
Количество на модель
1
№
18
Название детали
Болт М6-6gх14.88.35.019 ГОСТ 7798-70
Заводской номер
Болт М6-6gх14.88.35.019 ГОСТ 7798-70
Количество на модель
4
№
19
Название детали
Шайба 6Т ОСТ 37.001.115-75
Заводской номер
Шайба 6Т ОСТ 37.001.115-75
Количество на модель
4
№
20
Название детали
Болт М12-6gх30.88.35.019 ГОСТ 7798-70
Заводской номер
Болт М12-6gх30.88.35.019 ГОСТ 7798-70
Количество на модель
4
№
21
Название детали
Шайба 12ОТ ОСТ 37.001.115-75
Заводской номер
Шайба 12ОТ ОСТ 37.001.115-75
Количество на модель
4
№
22
Название детали
Шплинт 3,2х18.016 ГОСТ 397-79
Заводской номер
Шплинт 3,2х18.016 ГОСТ 397-79
Количество на модель
1
№
23
Название детали
Рукоятка
Заводской номер
70-2805050
Количество на модель
1
№
24
Название детали
Палец 8х65.016 ОСТ 37.001.163-75
Заводской номер
Палец 8х65.016 ОСТ 37.001.163-75
Количество на модель
1
№
25
Название детали
Пружина
Заводской номер
70-2805024
Количество на модель
1
№
26
Название детали
Ось
Заводской номер
70-2805023
Количество на модель
1
№
27
Название детали
Рычаг
Заводской номер
70-2805022
Количество на модель
1
№
28
Название детали
Штифт
Заводской номер
52-2308094
Количество на модель
2
№
29
Название детали
Ловитель
Заводской номер
70-2805040
Количество на модель
1
№
30
Название детали
Шайба
Заводской номер
70-2805026
Количество на модель
1
№
31
Название детали
Шплинт 3,2х25.016 ГОСТ 397-79
Заводской номер
Шплинт 3,2х25.016 ГОСТ 397-79
Количество на модель
1
№
32
Название детали
Кольцо
Заводской номер
12-12-306
Количество на модель
2
№
33
Название детали
Крюк
Заводской номер
70-2805021
Количество на модель
1
№
34
Название детали
Гайка М16-6Н.6.019 ГОСТ 5915-70
Заводской номер
Гайка М16-6Н.6.019 ГОСТ 5915-70
Количество на модель
4
№
35
Название детали
Шайба 16ОТ ОСТ 37.001.115-75
Заводской номер
Шайба 16ОТ ОСТ 37.001.115-75
Количество на модель
4
№
36
Название детали
Крышка
Заводской номер
70-2805052-Б
Количество на модель
1
№
37
Название детали
Болт М16-6gх50.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М16-6gх50.88.35.019 ГОСТ 7796-70
Количество на модель
4
№
38
Название детали
Гайка
Заводской номер
70-2805056
Количество на модель
1
№
39
Название детали
Шплинт 6,3х63.016 ГОСТ 397-79
Заводской номер
Шплинт 6,3х63.016 ГОСТ 397-79
Количество на модель
1
№
40
Название детали
Палец
Заводской номер
Н70-2805071-01
Количество на модель
1
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Буксир в сборе | 70-2805015 | 1 | 1 | |||||
| Буксирное устройство в сборе | 70-2805005 | 1 | 1 | |||||
| Корпус в сборе | 70-2805025 | 1 | 1 | |||||
| Крюк в сборе | 70-2805020 | 1 | 1 | |||||
| 1 | Фланец | 70-2805053 | 1 | 1 | 1 | |||
| 2 | Буфер | 130-2805215-Б | 1 | 1 | 2 | |||
| 3 | Фланец | 70-2805054 | 1 | 1 | 3 | |||
| 4 | Палец | Н70-2805071 | 1 | 1 | 4 | |||
| 5 | Кронштейн | 70-2805011-Б | 1 | 1 | 5 | |||
| 6 | Чека | А61.05.005 | 2 | 2 | 6 | |||
| 7 | Кольцо | А61.05.004 | 2 | 2 | 7 | |||
| 8 | Кольцо В42 ГОСТ 13941-80 | Кольцо В42 ГОСТ 13941-80 | 1 | 1 | 8 | |||
| 9 | Заглушка | 70-2805047 | 1 | 1 | 9 | |||
| 10 | Шайба | 70-2805027 | 1 | 1 | 10 | |||
| 11 | Пружина | 70-2805048 | 1 | 1 | 11 | |||
| 12 | Палец | 70-2805044 | 1 | 1 | 12 | |||
| 13 | Палец | 70-2805037 | 1 | 1 | 13 | |||
| 14 | Штифт | 70-2805036 | 1 | 1 | 14 | |||
| 15 | Корпус | 70-2805030 | 1 | 1 | 15 | |||
| 16 | Пружина | 70-2805046 | 1 | 1 | 16 | |||
| 17 | Пластина | 70-2805034 | 1 | 1 | 17 | |||
| 18 | Упор | 70-2805049 | 1 | 1 | 18 | |||
| 19 | Болт М6-6gх14.88.35.019 ГОСТ 7798-70 | Болт М6-6gх14.88.35.019 ГОСТ 7798-70 | 4 | 4 | 19 | |||
| 20 | Шайба 6Т ОСТ 37.001.115-75 | Шайба 6Т ОСТ 37.001.115-75 | 4 | 4 | 20 | |||
| 21 | Болт М12-6gх30.88.35.019 ГОСТ 7798-70 | Болт М12-6gх30.88.35.019 ГОСТ 7798-70 | 4 | 4 | 21 | |||
| 22 | Шайба 12ОТ ОСТ 37.001.115-75 | Шайба 12ОТ ОСТ 37.001.115-75 | 4 | 4 | 22 | |||
| 23 | Шплинт 3,2х18.016 ГОСТ 397-79 | Шплинт 3,2х18.016 ГОСТ 397-79 | 1 | 1 | 23 | |||
| 24 | Рукоятка | 70-2805050 | 1 | 1 | 24 | |||
| 25 | Палец 8х65.016 ОСТ 37.001.163-75 | Палец 8х65.016 ОСТ 37.001.163-75 | 1 | 1 | 25 | |||
| 26 | Пружина | 70-2805024 | 1 | 1 | 26 | |||
| 27 | Ось | 70-2805023 | 1 | 1 | 27 | |||
| 28 | Рычаг | 70-2805022 | 1 | 1 | 28 | |||
| 29 | Штифт | 52-2308094 | 2 | 2 | 29 | |||
| 30 | Ловитель | 70-2805040 | 1 | 1 | 30 | |||
| 31 | Шайба | 70-2805026 | 1 | 1 | 31 | |||
| 32 | Шплинт 3,2х25.016 ГОСТ 397-79 | Шплинт 3,2х25.016 ГОСТ 397-79 | 1 | 1 | 32 | |||
| 33 | Кольцо | 12-12-306 | 2 | 2 | 33 | |||
| 34 | Крюк | 70-2805021 | 1 | 1 | 34 | |||
| 35 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | 4 | 4 | 35 | |||
| 36 | Шайба 16ОТ ОСТ 37.001.115-75 | Шайба 16ОТ ОСТ 37.001.115-75 | 4 | 4 | 36 | |||
| 37 | Крышка | 70-2805052-Б | 1 | 1 | 37 | |||
| 38 | Болт М16-6gх50.88.35.019 ГОСТ 7796-70 | Болт М16-6gх50.88.35.019 ГОСТ 7796-70 | 4 | 4 | 38 | |||
| 39 | Гайка | 70-2805056 | 1 | 1 | 39 | |||
| 40 | Шплинт 6,3х63.016 ГОСТ 397-79 | Шплинт 6,3х63.016 ГОСТ 397-79 | 1 | 1 | 40 | |||
| 41 | Палец | Н70-2805071-01 | 1 | 1 | 41 |
