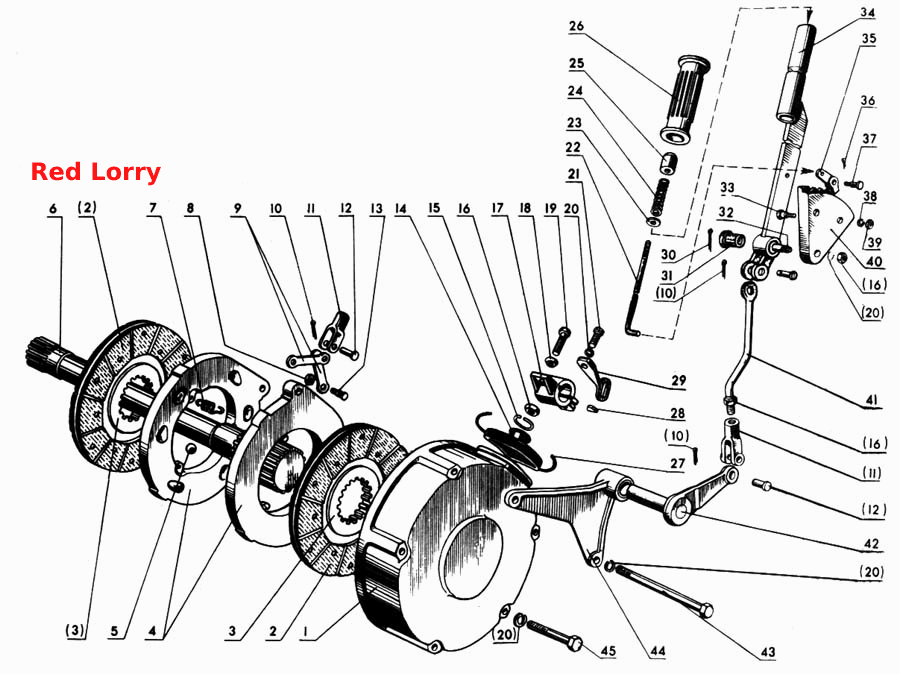

Стояночно-запасной тормоз
100%
Название детали
Диск
Заводской номер
50-3502040-А
Количество на модель
2
№
Название детали
Диски нажимные в сборе
Заводской номер
50-3502030-А
Количество на модель
1
№
Название детали
Тормоз в сборе
Заводской номер
50-3502010
Количество на модель
1
№
Название детали
Кожух
Заводской номер
50-3502035
Количество на модель
1
№
1
Название детали
Накладка
Заводской номер
А59.01.201
Количество на модель
4
№
2
Название детали
Диск
Заводской номер
50-3502050
Количество на модель
2
№
3
Название детали
Диск нажимной
Заводской номер
50-3502036-Б
Количество на модель
2
№
4
Название детали
Шарик 22,225-100
Заводской номер
Шарик 22,225-100
Количество на модель
3
№
5
Название детали
Вал
Заводской номер
70-3504055
Количество на модель
1
№
6
Название детали
Пружина
Заводской номер
77.38.163
Количество на модель
3
№
7
Название детали
Гайка МН. ГОСТ
Заводской номер
Гайка М8.6Н.6.019 ГОСТ 5915-70
Количество на модель
2
№
8
Название детали
Тяга
Заводской номер
50-3502196
Количество на модель
2
№
9
Название детали
Шплинт 3,2х18-001 ГОСТ 397-66
Заводской номер
Шплинт 3,2х18-001 ГОСТ 397-66
Количество на модель
4
№
10
Название детали
Вилка
Заводской номер
50-3502203
Количество на модель
1
№
11
Название детали
Палец 12х32 ОСТ 37.001.163-75
Заводской номер
Палец 12х32 ОСТ 37.001.163-75
Количество на модель
3
№
12
Название детали
Палец
Заводской номер
50-3502198
Количество на модель
2
№
13
Название детали
Чехол
Заводской номер
50-3502202
Количество на модель
1
№
14
Название детали
Кольцо пружинное
Заводской номер
36-1702358
Количество на модель
1
№
15
Название детали
Гайка М12х1,25.6Н.6.019 ГОСТ 5916-70
Заводской номер
Гайка М12х1,25.6Н.6.019 ГОСТ 5916-70
Количество на модель
3
№
16
Название детали
Рычаг
Заводской номер
50-3503017
Количество на модель
1
№
17
Название детали
Шайба
Заводской номер
70-3503018
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
70-3503019
Количество на модель
1
№
19
Название детали
Шайба 12ОТ 65Г 06 ГОСТ 6402-70
Заводской номер
Шайба 12ОТ 65Г 06 ГОСТ 6402-70
Количество на модель
11
№
20
Название детали
Болт М12-6gх40.88.35.019 7796-70
Заводской номер
Болт М12-6gх40.88.35.019 7796-70
Количество на модель
1
№
21
Название детали
Тяга
Заводской номер
70-3507022
Количество на модель
1
№
22
Название детали
Шайба 5.01.019 ГОСТ 6958-68
Заводской номер
Шайба 5.01.019 ГОСТ 6958-68
Количество на модель
1
№
23
Название детали
Пружина
Заводской номер
55-17-27
Количество на модель
1
№
24
Название детали
Кнопка
Заводской номер
А13.19.002
Количество на модель
1
№
25
Название детали
Ручка
Заводской номер
70-3507035
Количество на модель
1
№
26
Название детали
Проволока 1,6х300 ГОСТ 3482-74
Заводской номер
Проволока 1,6х300 ГОСТ 3482-74
Количество на модель
1
№
27
Название детали
Шпонка 6х11 ГОСТ 8785-68
Заводской номер
Шпонка 6х11 ГОСТ 8785-68
Количество на модель
1
№
28
Название детали
Рычаг
Заводской номер
70-3514107
Количество на модель
1
№
29
Название детали
Втулка
Заводской номер
70-4605308-Б
Количество на модель
1
№
30
Название детали
Шплинт 4,0х22-001 ГОСТ 397-66
Заводской номер
Шплинт 4,0х22-001 ГОСТ 397-66
Количество на модель
1
№
31
Название детали
Ось
Заводской номер
70-3507132-Б
Количество на модель
1
№
32
Название детали
Болт М10-6gх30.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М10-6gх30.88.35.019 ГОСТ 7796-70
Количество на модель
2
№
33
Название детали
Рычаг
Заводской номер
70-3507030
Количество на модель
1
№
34
Название детали
Защелка
Заводской номер
50-1606026
Количество на модель
1
№
35
Название детали
Шплинт 2х12-001 ГОСТ 397-68
Заводской номер
Шплинт 2х12-001 ГОСТ 397-68
Количество на модель
1
№
36
Название детали
Ось
Заводской номер
70-3507024
Количество на модель
1
№
37
Название детали
Шайба 10ОТ 65Г 06 ГОСТ 6402-70
Заводской номер
Шайба 10ОТ 65Г 06 ГОСТ 6402-70
Количество на модель
2
№
38
Название детали
Гайка М10.6Н.6.019 ГОСТ 5915-70
Заводской номер
Гайка М10.6Н.6.019 ГОСТ 5915-70
Количество на модель
2
№
39
Название детали
Сектор
Заводской номер
70-3507021-Б
Количество на модель
1
№
40
Название детали
Тяга
Заводской номер
70-3507041
Количество на модель
1
№
41
Название детали
Валик
Заводской номер
70-3507060
Количество на модель
1
№
42
Название детали
Болт М12-6gх200.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М12-6gх200.88.35.019 ГОСТ 7796-70
Количество на модель
2
№
43
Название детали
Кронштейн
Заводской номер
70-3507070
Количество на модель
1
№
44
Название детали
Болт М2-6gх180.35.019 ГОСТ 7796-70
Заводской номер
Болт М2-6gх180.35.019 ГОСТ 7796-70
Количество на модель
8
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Диск | 50-3502040-А | 2 | 2 | |||||
| Диски нажимные в сборе | 50-3502030-А | 1 | 1 | |||||
| Тормоз в сборе | 50-3502010 | 1 | 1 | |||||
| 1 | Кожух | 50-3502035 | 1 | 1 | 1 | |||
| 2 | Накладка | А59.01.201 | 4 | 4 | 2 | |||
| 3 | Диск | 50-3502050 | 2 | 2 | 3 | |||
| 4 | Диск нажимной | 50-3502036-Б | 2 | 2 | 4 | |||
| 5 | Шарик 22,225-100 | Шарик 22,225-100 | 3 | 3 | 5 | |||
| 6 | Вал | 70-3504055 | 1 | 1 | 6 | |||
| 7 | Пружина | 77.38.163 | 3 | 3 | 7 | |||
| 8 | Гайка МН. ГОСТ | Гайка М8.6Н.6.019 ГОСТ 5915-70 | 2 | 2 | 8 | |||
| 9 | Тяга | 50-3502196 | 2 | 2 | 9 | |||
| 10 | Шплинт 3,2х18-001 ГОСТ 397-66 | Шплинт 3,2х18-001 ГОСТ 397-66 | 4 | 4 | 10 | |||
| 11 | Вилка | 50-3502203 | 1 | 1 | 11 | |||
| 12 | Палец 12х32 ОСТ 37.001.163-75 | Палец 12х32 ОСТ 37.001.163-75 | 3 | 3 | 12 | |||
| 13 | Палец | 50-3502198 | 2 | 2 | 13 | |||
| 14 | Чехол | 50-3502202 | 1 | 1 | 14 | |||
| 15 | Кольцо пружинное | 36-1702358 | 1 | 1 | 15 | |||
| 16 | Гайка М12х1,25.6Н.6.019 ГОСТ 5916-70 | Гайка М12х1,25.6Н.6.019 ГОСТ 5916-70 | 3 | 3 | 16 | |||
| 17 | Рычаг | 50-3503017 | 1 | 1 | 17 | |||
| 18 | Шайба | 70-3503018 | 1 | 1 | 18 | |||
| 19 | Болт | 70-3503019 | 1 | 1 | 19 | |||
| 20 | Шайба 12ОТ 65Г 06 ГОСТ 6402-70 | Шайба 12ОТ 65Г 06 ГОСТ 6402-70 | 11 | 11 | 20 | |||
| 21 | Болт М12-6gх40.88.35.019 7796-70 | Болт М12-6gх40.88.35.019 7796-70 | 1 | 1 | 21 | |||
| 22 | Тяга | 70-3507022 | 1 | 1 | 22 | |||
| 23 | Шайба 5.01.019 ГОСТ 6958-68 | Шайба 5.01.019 ГОСТ 6958-68 | 1 | 1 | 23 | |||
| 24 | Пружина | 55-17-27 | 1 | 1 | 24 | |||
| 25 | Кнопка | А13.19.002 | 1 | 1 | 25 | |||
| 26 | Ручка | 70-3507035 | 1 | 1 | 26 | |||
| 27 | Проволока 1,6х300 ГОСТ 3482-74 | Проволока 1,6х300 ГОСТ 3482-74 | 1 | 1 | 27 | |||
| 28 | Шпонка 6х11 ГОСТ 8785-68 | Шпонка 6х11 ГОСТ 8785-68 | 1 | 1 | 28 | |||
| 29 | Рычаг | 70-3514107 | 1 | 1 | 29 | |||
| 30 | Втулка | 70-4605308-Б | 1 | 1 | 30 | |||
| 31 | Шплинт 4,0х22-001 ГОСТ 397-66 | Шплинт 4,0х22-001 ГОСТ 397-66 | 1 | 1 | 31 | |||
| 32 | Ось | 70-3507132-Б | 1 | 1 | 32 | |||
| 33 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | 2 | 2 | 33 | |||
| 34 | Рычаг | 70-3507030 | 1 | 1 | 34 | |||
| 35 | Защелка | 50-1606026 | 1 | 1 | 35 | |||
| 36 | Шплинт 2х12-001 ГОСТ 397-68 | Шплинт 2х12-001 ГОСТ 397-68 | 1 | 1 | 36 | |||
| 37 | Ось | 70-3507024 | 1 | 1 | 37 | |||
| 38 | Шайба 10ОТ 65Г 06 ГОСТ 6402-70 | Шайба 10ОТ 65Г 06 ГОСТ 6402-70 | 2 | 2 | 38 | |||
| 39 | Гайка М10.6Н.6.019 ГОСТ 5915-70 | Гайка М10.6Н.6.019 ГОСТ 5915-70 | 2 | 2 | 39 | |||
| 40 | Сектор | 70-3507021-Б | 1 | 1 | 40 | |||
| 41 | Тяга | 70-3507041 | 1 | 1 | 41 | |||
| 42 | Валик | 70-3507060 | 1 | 1 | 42 | |||
| 43 | Болт М12-6gх200.88.35.019 ГОСТ 7796-70 | Болт М12-6gх200.88.35.019 ГОСТ 7796-70 | 2 | 2 | 43 | |||
| 44 | Кронштейн | 70-3507070 | 1 | 1 | 44 | |||
| 45 | Болт М2-6gх180.35.019 ГОСТ 7796-70 | Болт М2-6gх180.35.019 ГОСТ 7796-70 | 8 | 8 | 45 |
