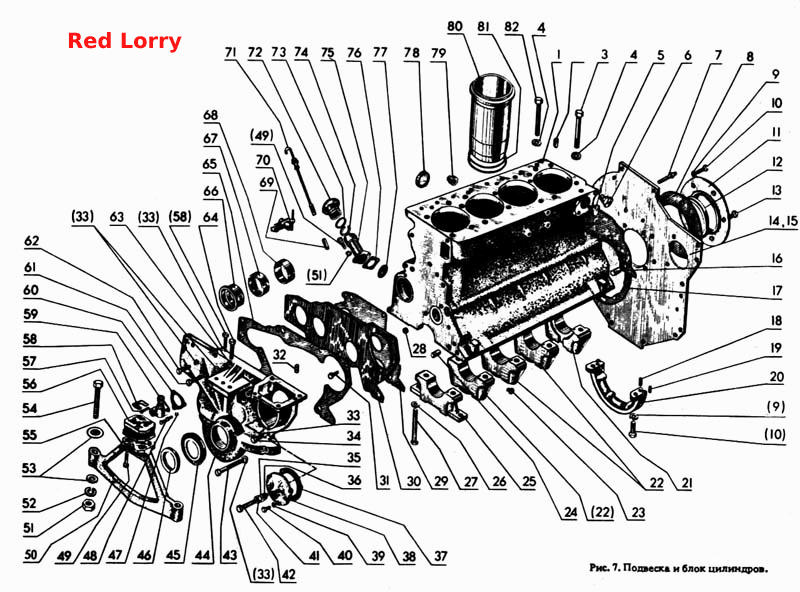

Подвеска и блок цилиндров дизеля
100%
Название детали
Блок цилиндров в сборе
Заводской номер
240-1002001-Б2-01
Количество на модель
1
№
Название детали
Опора картера с уплотнением и штифтом в сборе
Заводской номер
50-1002045
Количество на модель
1
№
Название детали
Опора картера в сборе со штифтом
Заводской номер
50-1002040-Б
Количество на модель
1
№
Название детали
Опора двигателя передняя
Заводской номер
240-1001010-А
Количество на модель
1
№
Название детали
Крышка шестерен в сборе
Заводской номер
240-1002060-А-01
Количество на модель
1
№
Название детали
Крышка (, )
Заводской номер
А19.01.100-04
Количество на модель
1
№
Название детали
Крышка (, , , , )
Заводской номер
240-1002035-01
Количество на модель
1
№
Название детали
Горловина
Заводской номер
240-1002115-01
Количество на модель
1
№
Название детали
Блок цилиндров
Заводской номер
240-1002015-А3
Количество на модель
1
№
1
Название детали
Штифт
Заводской номер
240-1002046
Количество на модель
2
№
2
Название детали
Болт
Заводской номер
240-1002047-01
Количество на модель
4
№
3
Название детали
Шайба
Заводской номер
48-1002318
Количество на модель
16
№
4
Название детали
Заглушка 45-019
Заводской номер
Заглушка 45-019
Количество на модель
1
№
5
Название детали
Рым
Заводской номер
50-1002318-Б
Количество на модель
2
№
6
Название детали
Фиксатор
Заводской номер
50-1002340
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
50-1002316-А2
Количество на модель
1
№
8
Название детали
Шайба ГОСТ
Заводской номер
Шайба 12 ГОСТ 6402-70
Количество на модель
9
№
9
Название детали
Болт М12-gх35.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М12-gх35.88.35.019 ГОСТ 7796-70
Количество на модель
9
№
10
Название детали
Корпус сальника
Заводской номер
240-1002300-01
Количество на модель
1
№
11
Название детали
Манжета 1-100х125-4 ГОСТ 8752-70
Заводской номер
Манжета 1-100х125-4 ГОСТ 8752-70
Количество на модель
1
№
12
Название детали
Болт М10-6gх25.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М10-6gх25.88.35.019 ГОСТ 7796-70
Количество на модель
8
№
13
Название детали
Задний лист
Заводской номер
50-1002313-В
Количество на модель
1
№
14
Название детали
Лист
Заводской номер
50Л-1002313
Количество на модель
1
№
15
Название детали
Штифт
Заводской номер
50-1005019
Количество на модель
2
№
16
Название детали
прокладка
Заводской номер
240-1002314
Количество на модель
1
№
17
Название детали
Штифт
Заводской номер
240-1002044
Количество на модель
2
№
18
Название детали
Уплотнение
Заводской номер
240-1002043
Количество на модель
2
№
19
Название детали
Опора картера
Заводской номер
50-1002042-Б
Количество на модель
1
№
20
Название детали
Крышка- го подшипника
Заводской номер
50-1005152-В
Количество на модель
1
№
21
Название детали
Крышка коренного подшипника
Заводской номер
50-1005140-Б
Количество на модель
3
№
22
Название детали
Пробка КГ 1/8" ГОСТ 12720-67
Заводской номер
240-1002332
Количество на модель
1
№
23
Название детали
Штифт установочный
Заводской номер
50-1002034
Количество на модель
2
№
24
Название детали
Крышка- го подшипника
Заводской номер
50-1005141-Б
Количество на модель
1
№
25
Название детали
Шайба
Заводской номер
50-1005161
Количество на модель
10
№
26
Название детали
Болт
Заводской номер
50-1005159-Б1
Количество на модель
10
№
27
Название детали
Заглушка
Заводской номер
50-1002326-В
Количество на модель
2
№
28
Название детали
прокладка
Заводской номер
240-1002033
Количество на модель
1
№
29
Название детали
Щит
Заводской номер
240-1002030
Количество на модель
1
№
30
Название детали
Болт М10-6gх20.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М10-6gх20.88.35.019 ГОСТ 7796-70
Количество на модель
4
№
31
Название детали
Штифт 8hх16 ГОСТ 3128-70
Заводской номер
Штифт 8hх16 ГОСТ 3128-70
Количество на модель
2
№
32
Название детали
Шайба 10 ГОСТ 6402-70
Заводской номер
Шайба 10 ГОСТ 6402-70
Количество на модель
22
№
33
Название детали
Болт М10-6gх45.88.35.019 ГОСТ 7795-70
Заводской номер
Болт М10-6gх45.88.35.019 ГОСТ 7795-70
Количество на модель
2
№
34
Название детали
Шайба 12 ГОСТ 11371-78
Заводской номер
Шайба 12 ГОСТ 11371-78
Количество на модель
1
№
35
Название детали
прокладка
Заводской номер
240-1002034
Количество на модель
1
№
36
Название детали
прокладка
Заводской номер
240-1002038
Количество на модель
1
№
37
Название детали
Крышка
Заводской номер
240-1002036
Количество на модель
1
№
38
Название детали
Кольцо уплотнительное
Заводской номер
50-1022067
Количество на модель
3
№
39
Название детали
Болт М8-6gх25.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М8-6gх25.88.35.019 ГОСТ 7796-70
Количество на модель
3
№
40
Название детали
Гайка М12.6.019 ГОСТ 5915-70
Заводской номер
Гайка М12.6.019 ГОСТ 5915-70
Количество на модель
1
№
41
Название детали
Болт
Заводской номер
240-1002039
Количество на модель
1
№
42
Название детали
Болт М10-6gх75.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М10-6gх75.88.35.019 ГОСТ 7796-70
Количество на модель
2
№
43
Название детали
Крышка шестерен
Заводской номер
240-1002065-А
Количество на модель
1
№
44
Название детали
Маслоотражатель
Заводской номер
50-1002066
Количество на модель
1
№
45
Название детали
Манжета 2-50х70-4 ГОСТ 8752-70
Заводской номер
Манжета 2-50х70-4 ГОСТ 8752-70
Количество на модель
1
№
46
Название детали
Шайба 6 ГОСТ 6402-70
Заводской номер
Шайба 6 ГОСТ 6402-70
Количество на модель
3
№
47
Название детали
Болт
Заводской номер
240-3802005
Количество на модель
1
№
48
Название детали
Болт М8-6gх20.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М8-6gх20.88.35.019 ГОСТ 7796-70
Количество на модель
6
№
49
Название детали
Опора
Заводской номер
240-1001015-А1
Количество на модель
1
№
50
Название детали
Гайка М16.6Н.6.019 ГОСТ 5915-70
Заводской номер
Гайка М16.6Н.6.019 ГОСТ 5915-70
Количество на модель
2
№
51
Название детали
Шайба 16 ГОСТ 6402-70
Заводской номер
Шайба 16 ГОСТ 6402-70
Количество на модель
2
№
52
Название детали
Шайба 16 ГОСТ 11371-78
Заводской номер
Шайба 16 ГОСТ 11371-78
Количество на модель
4
№
53
Название детали
Болт М16-6gх80.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М16-6gх80.88.35.019 ГОСТ 7796-70
Количество на модель
2
№
54
Название детали
Шайба 8 ГОСТ 6402-70
Заводской номер
Шайба 8 ГОСТ 6402-70
Количество на модель
1
№
55
Название детали
АМОРТИЗАТОР
Заводской номер
240-1001025
Количество на модель
1
№
56
Название детали
Болт М6-6gх16.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М6-6gх16.88.35.019 ГОСТ 7796-70
Количество на модель
2
№
57
Название детали
прокладка
Заводской номер
240-1001017
Количество на модель
8
№
58
Название детали
Привод тахоспидометра
Заводской номер
ПТ-3802010-09
Количество на модель
1
№
59
Название детали
прокладка
Заводской номер
50-1021012
Количество на модель
6
№
60
Название детали
Болт М10-6gх60.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М10-6gх60.88.35.019 ГОСТ 7796-70
Количество на модель
1
№
61
Название детали
Болт М10-6gх30.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М10-6gх30.88.35.019 ГОСТ 7796-70
Количество на модель
3
№
62
Название детали
Гайка М10-6.019 ГОСТ 5915-70
Заводской номер
Гайка М10-6.019 ГОСТ 5915-70
Количество на модель
1
№
63
Название детали
Болт М10-6gх35.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М10-6gх35.88.35.019 ГОСТ 7796-70
Количество на модель
1
№
64
Название детали
Прокладка
Заводской номер
240-1002064
Количество на модель
1
№
65
Название детали
Втулка
Заводской номер
240-1002069
Количество на модель
1
№
66
Название детали
Втулка
Заводской номер
240-1002067
Количество на модель
1
№
67
Название детали
Втулка
Заводской номер
240-1002068
Количество на модель
1
№
68
Название детали
Трубка
Заводской номер
240-1002323Б
Количество на модель
1
№
69
Название детали
Краник Кр2
Заводской номер
Краник Кр2
Количество на модель
1
№
70
Название детали
Масломер
Заводской номер
240-1002320-В-а2
Количество на модель
1
№
71
Название детали
Пробка
Заводской номер
А19.01.001
Количество на модель
1
№
72
Название детали
Кольцо уплотнительное
Заводской номер
042-048-30-2-1
Количество на модель
1
№
73
Название детали
Кольцо пружинное
Заводской номер
А19.01.003
Количество на модель
1
№
74
Название детали
Патрубок
Заводской номер
240-1002088-В-01
Количество на модель
1
№
75
Название детали
прокладка
Заводской номер
240-1002082-А
Количество на модель
1
№
76
Название детали
Сетка
Заводской номер
240-1002085
Количество на модель
1
№
77
Название детали
Заглушка
Заводской номер
240-1002328
Количество на модель
1
№
78
Название детали
Пробка
Заводской номер
50-1002327-А
Количество на модель
1
№
79
Название детали
Гильза цилиндров
Заводской номер
50-1002021-А4
Количество на модель
4
№
80
Название детали
Кольцо гильзы
Заводской номер
50-1002022-01
Количество на модель
8
№
81
Название детали
Болт
Заводской номер
240-1002047
Количество на модель
12
№
82
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Блок цилиндров в сборе | 240-1002001-Б2-01 | 1 | 1 | |||||
| Опора картера с уплотнением и штифтом в сборе | 50-1002045 | 1 | 1 | |||||
| Опора картера в сборе со штифтом | 50-1002040-Б | 1 | 1 | |||||
| Опора двигателя передняя | 240-1001010-А | 1 | 1 | |||||
| Крышка шестерен в сборе | 240-1002060-А-01 | 1 | 1 | |||||
| Крышка (, ) | А19.01.100-04 | 1 | 1 | |||||
| Крышка (, , , , ) | 240-1002035-01 | 1 | 1 | |||||
| Горловина | 240-1002115-01 | 1 | 1 | |||||
| 1 | Блок цилиндров | 240-1002015-А3 | 1 | 1 | 1 | |||
| 2 | Штифт | 240-1002046 | 2 | 2 | 2 | |||
| 3 | Болт | 240-1002047-01 | 4 | 4 | 3 | |||
| 4 | Шайба | 48-1002318 | 16 | 16 | 4 | |||
| 5 | Заглушка 45-019 | Заглушка 45-019 | 1 | 1 | 5 | |||
| 6 | Рым | 50-1002318-Б | 2 | 2 | 6 | |||
| 7 | Фиксатор | 50-1002340 | 1 | 1 | 7 | |||
| 8 | прокладка | 50-1002316-А2 | 1 | 1 | 8 | |||
| 9 | Шайба ГОСТ | Шайба 12 ГОСТ 6402-70 | 9 | 9 | 9 | |||
| 10 | Болт М12-gх35.88.35.019 ГОСТ 7796-70 | Болт М12-gх35.88.35.019 ГОСТ 7796-70 | 9 | 9 | 10 | |||
| 11 | Корпус сальника | 240-1002300-01 | 1 | 1 | 11 | |||
| 12 | Манжета 1-100х125-4 ГОСТ 8752-70 | Манжета 1-100х125-4 ГОСТ 8752-70 | 1 | 1 | 12 | |||
| 13 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | 8 | 8 | 13 | |||
| 14 | Задний лист | 50-1002313-В | 1 | 1 | 14 | |||
| 15 | Лист | 50Л-1002313 | 1 | 1 | 15 | |||
| 16 | Штифт | 50-1005019 | 2 | 2 | 16 | |||
| 17 | прокладка | 240-1002314 | 1 | 1 | 17 | |||
| 18 | Штифт | 240-1002044 | 2 | 2 | 18 | |||
| 19 | Уплотнение | 240-1002043 | 2 | 2 | 19 | |||
| 20 | Опора картера | 50-1002042-Б | 1 | 1 | 20 | |||
| 21 | Крышка- го подшипника | 50-1005152-В | 1 | 1 | 21 | |||
| 22 | Крышка коренного подшипника | 50-1005140-Б | 3 | 3 | 22 | |||
| 23 | Пробка КГ 1/8" ГОСТ 12720-67 | 240-1002332 | 1 | 1 | 23 | |||
| 24 | Штифт установочный | 50-1002034 | 2 | 2 | 24 | |||
| 25 | Крышка- го подшипника | 50-1005141-Б | 1 | 1 | 25 | |||
| 26 | Шайба | 50-1005161 | 10 | 10 | 26 | |||
| 27 | Болт | 50-1005159-Б1 | 10 | 10 | 27 | |||
| 28 | Заглушка | 50-1002326-В | 2 | 2 | 28 | |||
| 29 | прокладка | 240-1002033 | 1 | 1 | 29 | |||
| 30 | Щит | 240-1002030 | 1 | 1 | 30 | |||
| 31 | Болт М10-6gх20.88.35.019 ГОСТ 7796-70 | Болт М10-6gх20.88.35.019 ГОСТ 7796-70 | 4 | 4 | 31 | |||
| 32 | Штифт 8hх16 ГОСТ 3128-70 | Штифт 8hх16 ГОСТ 3128-70 | 2 | 2 | 32 | |||
| 33 | Шайба 10 ГОСТ 6402-70 | Шайба 10 ГОСТ 6402-70 | 22 | 22 | 33 | |||
| 34 | Болт М10-6gх45.88.35.019 ГОСТ 7795-70 | Болт М10-6gх45.88.35.019 ГОСТ 7795-70 | 2 | 2 | 34 | |||
| 35 | Шайба 12 ГОСТ 11371-78 | Шайба 12 ГОСТ 11371-78 | 1 | 1 | 35 | |||
| 36 | прокладка | 240-1002034 | 1 | 1 | 36 | |||
| 37 | прокладка | 240-1002038 | 1 | 1 | 37 | |||
| 38 | Крышка | 240-1002036 | 1 | 1 | 38 | |||
| 39 | Кольцо уплотнительное | 50-1022067 | 3 | 3 | 39 | |||
| 40 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | 3 | 3 | 40 | |||
| 41 | Гайка М12.6.019 ГОСТ 5915-70 | Гайка М12.6.019 ГОСТ 5915-70 | 1 | 1 | 41 | |||
| 42 | Болт | 240-1002039 | 1 | 1 | 42 | |||
| 43 | Болт М10-6gх75.88.35.019 ГОСТ 7796-70 | Болт М10-6gх75.88.35.019 ГОСТ 7796-70 | 2 | 2 | 43 | |||
| 44 | Крышка шестерен | 240-1002065-А | 1 | 1 | 44 | |||
| 45 | Маслоотражатель | 50-1002066 | 1 | 1 | 45 | |||
| 46 | Манжета 2-50х70-4 ГОСТ 8752-70 | Манжета 2-50х70-4 ГОСТ 8752-70 | 1 | 1 | 46 | |||
| 47 | Шайба 6 ГОСТ 6402-70 | Шайба 6 ГОСТ 6402-70 | 3 | 3 | 47 | |||
| 48 | Болт | 240-3802005 | 1 | 1 | 48 | |||
| 49 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | 6 | 6 | 49 | |||
| 50 | Опора | 240-1001015-А1 | 1 | 1 | 50 | |||
| 51 | Гайка М16.6Н.6.019 ГОСТ 5915-70 | Гайка М16.6Н.6.019 ГОСТ 5915-70 | 2 | 2 | 51 | |||
| 52 | Шайба 16 ГОСТ 6402-70 | Шайба 16 ГОСТ 6402-70 | 2 | 2 | 52 | |||
| 53 | Шайба 16 ГОСТ 11371-78 | Шайба 16 ГОСТ 11371-78 | 4 | 4 | 53 | |||
| 54 | Болт М16-6gх80.88.35.019 ГОСТ 7796-70 | Болт М16-6gх80.88.35.019 ГОСТ 7796-70 | 2 | 2 | 54 | |||
| 55 | Шайба 8 ГОСТ 6402-70 | Шайба 8 ГОСТ 6402-70 | 1 | 1 | 55 | |||
| 56 | АМОРТИЗАТОР | 240-1001025 | 1 | 1 | 56 | |||
| 57 | Болт М6-6gх16.88.35.019 ГОСТ 7796-70 | Болт М6-6gх16.88.35.019 ГОСТ 7796-70 | 2 | 2 | 57 | |||
| 58 | прокладка | 240-1001017 | 8 | 8 | 58 | |||
| 59 | Привод тахоспидометра | ПТ-3802010-09 | 1 | 1 | 59 | |||
| 60 | прокладка | 50-1021012 | 6 | 6 | 60 | |||
| 61 | Болт М10-6gх60.88.35.019 ГОСТ 7796-70 | Болт М10-6gх60.88.35.019 ГОСТ 7796-70 | 1 | 1 | 61 | |||
| 62 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | 3 | 3 | 62 | |||
| 63 | Гайка М10-6.019 ГОСТ 5915-70 | Гайка М10-6.019 ГОСТ 5915-70 | 1 | 1 | 63 | |||
| 64 | Болт М10-6gх35.88.35.019 ГОСТ 7796-70 | Болт М10-6gх35.88.35.019 ГОСТ 7796-70 | 1 | 1 | 64 | |||
| 65 | Прокладка | 240-1002064 | 1 | 1 | 65 | |||
| 66 | Втулка | 240-1002069 | 1 | 1 | 66 | |||
| 67 | Втулка | 240-1002067 | 1 | 1 | 67 | |||
| 68 | Втулка | 240-1002068 | 1 | 1 | 68 | |||
| 69 | Трубка | 240-1002323Б | 1 | 1 | 69 | |||
| 70 | Краник Кр2 | Краник Кр2 | 1 | 1 | 70 | |||
| 71 | Масломер | 240-1002320-В-а2 | 1 | 1 | 71 | |||
| 72 | Пробка | А19.01.001 | 1 | 1 | 72 | |||
| 73 | Кольцо уплотнительное | 042-048-30-2-1 | 1 | 1 | 73 | |||
| 74 | Кольцо пружинное | А19.01.003 | 1 | 1 | 74 | |||
| 75 | Патрубок | 240-1002088-В-01 | 1 | 1 | 75 | |||
| 76 | прокладка | 240-1002082-А | 1 | 1 | 76 | |||
| 77 | Сетка | 240-1002085 | 1 | 1 | 77 | |||
| 78 | Заглушка | 240-1002328 | 1 | 1 | 78 | |||
| 79 | Пробка | 50-1002327-А | 1 | 1 | 79 | |||
| 80 | Гильза цилиндров | 50-1002021-А4 | 4 | 4 | 80 | |||
| 81 | Кольцо гильзы | 50-1002022-01 | 8 | 8 | 81 | |||
| 82 | Болт | 240-1002047 | 12 | 12 | 82 |
