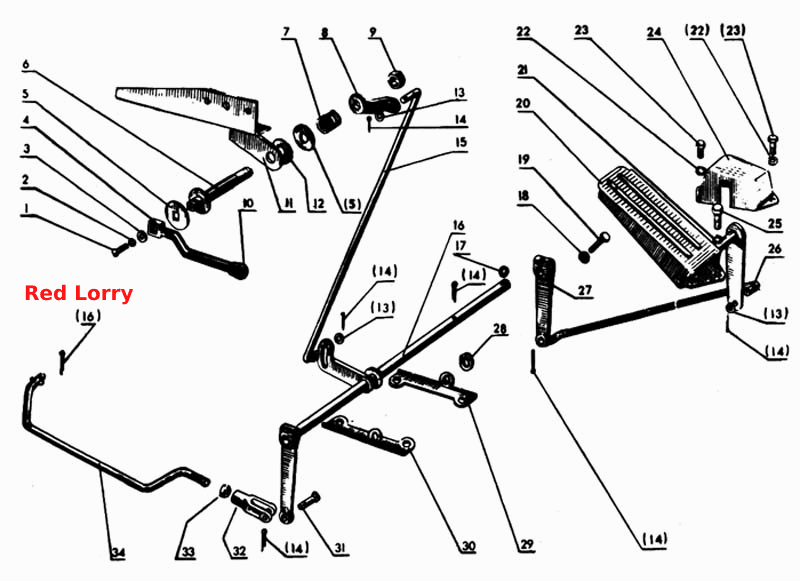

Управление подачей топлива
100%
Название детали
Подача топлива
Заводской номер
70-1108005-Б1
Количество на модель
1
№
Название детали
Болт М6-6gх12.88.35.019 ГОСТ 7775-70
Заводской номер
Болт М6-6gх12.88.35.019 ГОСТ 7775-70
Количество на модель
1
№
1
Название детали
Шайба 6Н ГОСТ 6402-70
Заводской номер
Шайба 6Н ГОСТ 6402-70
Количество на модель
1
№
2
Название детали
Шайба 6 ГОСТ 11371-78
Заводской номер
Шайба 6 ГОСТ 11371-78
Количество на модель
3
№
3
Название детали
Рукоятка
Заводской номер
70-1108271
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
50-1108148
Количество на модель
2
№
5
Название детали
Валик
Заводской номер
70-1108260
Количество на модель
1
№
6
Название детали
Пружина
Заводской номер
А20-245-Б
Количество на модель
1
№
7
Название детали
Рычаг
Заводской номер
50-1108146
Количество на модель
1
№
8
Название детали
Гайка М14х1,5 ГОСТ 2526-70
Заводской номер
Гайка М14х1,5 ГОСТ 2526-70
Количество на модель
1
№
9
Название детали
Наконечник рычага
Заводской номер
70-3401093
Количество на модель
1
№
10
Название детали
Кронштейн
Заводской номер
70-1108250
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
50-1108178
Количество на модель
1
№
12
Название детали
Шайба 8 ГОСТ 11371-78
Заводской номер
Шайба 8 ГОСТ 11371-78
Количество на модель
6
№
13
Название детали
Шплинт 3,2х18,001 ГОСТ 397-66
Заводской номер
Шплинт 3,2х18,001 ГОСТ 397-66
Количество на модель
7
№
14
Название детали
Тяга
Заводской номер
70-1108167-Б1
Количество на модель
1
№
15
Название детали
Валик
Заводской номер
70-1108230
Количество на модель
1
№
16
Название детали
Шпонка
Заводской номер
50-1108044
Количество на модель
2
№
17
Название детали
Шайба Т ГОСТ
Заводской номер
Шайба 8Т ГОСТ 11371-78
Количество на модель
2
№
18
Название детали
Болт М8-6gх40.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М8-6gх40.88.35.019 ГОСТ 7796-70
Количество на модель
2
№
19
Название детали
Педаль
Заводской номер
70-1108220
Количество на модель
2
№
20
Название детали
Шайба 8Г ГОСТ 6402-70
Заводской номер
Шайба 8Г ГОСТ 6402-70
Количество на модель
1
№
21
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М6-6gх16.88.35.019 ГОСТ 7798-70
Количество на модель
2
№
23
Название детали
Коробка
Заводской номер
50-1108244
Количество на модель
1
№
24
Название детали
Болт М8-6gх20.88.35.019 ГОСТ 7798-70
Заводской номер
Болт М8-6gх20.88.35.019 ГОСТ 7798-70
Количество на модель
1
№
25
Название детали
Тяга
Заводской номер
70-1108062
Количество на модель
1
№
26
Название детали
Рычаг
Заводской номер
70Х-1108043
Количество на модель
1
№
27
Название детали
Шайба 12 ГОСТ 11371-78
Заводской номер
Шайба 12 ГОСТ 11371-78
Количество на модель
1
№
28
Название детали
Кронштейн правый
Заводской номер
70-1108163
Количество на модель
1
№
29
Название детали
Кронштейн левый
Заводской номер
70-1108162
Количество на модель
1
№
30
Название детали
Палец 8х30.016 ОСТ 37.001.163-75
Заводской номер
Палец 8х30.016 ОСТ 37.001.163-75
Количество на модель
1
№
31
Название детали
Вилка
Заводской номер
А20.213-А
Количество на модель
1
№
32
Название детали
Гайка МН. ГОСТ
Заводской номер
Гайка М8-6Н.6.019 ГОСТ 5915-70
Количество на модель
1
№
33
Название детали
Тяга
Заводской номер
70-1108116
Количество на модель
1
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Подача топлива | 70-1108005-Б1 | 1 | 1 | |||||
| 1 | Болт М6-6gх12.88.35.019 ГОСТ 7775-70 | Болт М6-6gх12.88.35.019 ГОСТ 7775-70 | 1 | 1 | 1 | |||
| 2 | Шайба 6Н ГОСТ 6402-70 | Шайба 6Н ГОСТ 6402-70 | 1 | 1 | 2 | |||
| 3 | Шайба 6 ГОСТ 11371-78 | Шайба 6 ГОСТ 11371-78 | 3 | 3 | 3 | |||
| 4 | Рукоятка | 70-1108271 | 1 | 1 | 4 | |||
| 5 | Шайба | 50-1108148 | 2 | 2 | 5 | |||
| 6 | Валик | 70-1108260 | 1 | 1 | 6 | |||
| 7 | Пружина | А20-245-Б | 1 | 1 | 7 | |||
| 8 | Рычаг | 50-1108146 | 1 | 1 | 8 | |||
| 9 | Гайка М14х1,5 ГОСТ 2526-70 | Гайка М14х1,5 ГОСТ 2526-70 | 1 | 1 | 9 | |||
| 10 | Наконечник рычага | 70-3401093 | 1 | 1 | 10 | |||
| 11 | Кронштейн | 70-1108250 | 1 | 1 | 11 | |||
| 12 | Шайба | 50-1108178 | 1 | 1 | 12 | |||
| 13 | Шайба 8 ГОСТ 11371-78 | Шайба 8 ГОСТ 11371-78 | 6 | 6 | 13 | |||
| 14 | Шплинт 3,2х18,001 ГОСТ 397-66 | Шплинт 3,2х18,001 ГОСТ 397-66 | 7 | 7 | 14 | |||
| 15 | Тяга | 70-1108167-Б1 | 1 | 1 | 15 | |||
| 16 | Валик | 70-1108230 | 1 | 1 | 16 | |||
| 17 | Шпонка | 50-1108044 | 2 | 2 | 17 | |||
| 18 | Шайба Т ГОСТ | Шайба 8Т ГОСТ 11371-78 | 2 | 2 | 18 | |||
| 19 | Болт М8-6gх40.88.35.019 ГОСТ 7796-70 | Болт М8-6gх40.88.35.019 ГОСТ 7796-70 | 2 | 2 | 19 | |||
| 20 | Педаль | 70-1108220 | 2 | 2 | 20 | |||
| 21 | Шайба 8Г ГОСТ 6402-70 | Шайба 8Г ГОСТ 6402-70 | 1 | 1 | 21 | |||
| 23 | Болт М- х ГОСТ | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | 2 | 2 | 23 | |||
| 24 | Коробка | 50-1108244 | 1 | 1 | 24 | |||
| 25 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 | 1 | 1 | 25 | |||
| 26 | Тяга | 70-1108062 | 1 | 1 | 26 | |||
| 27 | Рычаг | 70Х-1108043 | 1 | 1 | 27 | |||
| 28 | Шайба 12 ГОСТ 11371-78 | Шайба 12 ГОСТ 11371-78 | 1 | 1 | 28 | |||
| 29 | Кронштейн правый | 70-1108163 | 1 | 1 | 29 | |||
| 30 | Кронштейн левый | 70-1108162 | 1 | 1 | 30 | |||
| 31 | Палец 8х30.016 ОСТ 37.001.163-75 | Палец 8х30.016 ОСТ 37.001.163-75 | 1 | 1 | 31 | |||
| 32 | Вилка | А20.213-А | 1 | 1 | 32 | |||
| 33 | Гайка МН. ГОСТ | Гайка М8-6Н.6.019 ГОСТ 5915-70 | 1 | 1 | 33 | |||
| 34 | Тяга | 70-1108116 | 1 | 1 | 34 |
