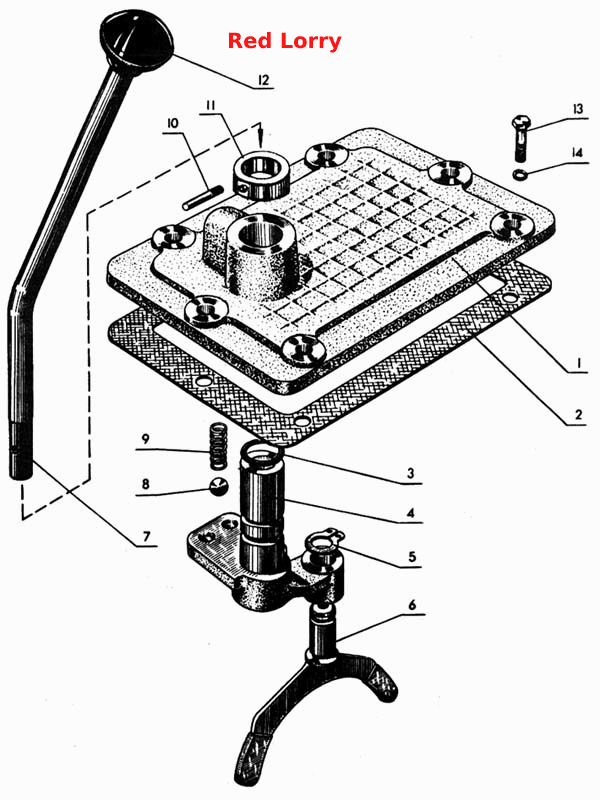

Управление понижающим редуктором
100%
Название детали
Крышка редуктора в сборе
Заводской номер
70-1723030
Количество на модель
1
№
Название детали
Управление редуктором в сборе
Заводской номер
70-1723010
Количество на модель
1
№
Название детали
Крышка
Заводской номер
70-1723015
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
50-1601347
Количество на модель
1
№
2
Название детали
Кольцо 020-025-90-1-4
Заводской номер
Кольцо 020-025-90-1-4
Количество на модель
1
№
3
Название детали
Ось с рычагом
Заводской номер
70-1723020
Количество на модель
1
№
4
Название детали
Кольцо В15 ГОСТ 13942-68
Заводской номер
Кольцо В15 ГОСТ 13942-68
Количество на модель
1
№
5
Название детали
Вилка переключения
Заводской номер
80-1723021
Количество на модель
1
№
6
Название детали
Рычаг управления
Заводской номер
70-1723031
Количество на модель
1
№
7
Название детали
Шарик 10 мм П ГОСТ 3722-60
Заводской номер
Шарик 10 мм П ГОСТ 3722-60
Количество на модель
1
№
8
Название детали
Пружина фиксатора
Заводской номер
50-1702148-В
Количество на модель
1
№
9
Название детали
Штифт 6х36.88.016
Заводской номер
70-1723012
Количество на модель
1
№
10
Название детали
Втулка
Заводской номер
70-1723032
Количество на модель
1
№
11
Название детали
Рукоятка
Заводской номер
А61.01.014
Количество на модель
1
№
12
Название детали
Болт М10.6gх30.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М10.6gх30.88.35.019 ГОСТ 7796-70
Количество на модель
6
№
13
Название детали
Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74
Заводской номер
Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74
Количество на модель
6
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Крышка редуктора в сборе | 70-1723030 | 1 | 1 | |||||
| Управление редуктором в сборе | 70-1723010 | 1 | 1 | |||||
| 1 | Крышка | 70-1723015 | 1 | 1 | 1 | |||
| 2 | Прокладка | 50-1601347 | 1 | 1 | 2 | |||
| 3 | Кольцо 020-025-90-1-4 | Кольцо 020-025-90-1-4 | 1 | 1 | 3 | |||
| 4 | Ось с рычагом | 70-1723020 | 1 | 1 | 4 | |||
| 5 | Кольцо В15 ГОСТ 13942-68 | Кольцо В15 ГОСТ 13942-68 | 1 | 1 | 5 | |||
| 6 | Вилка переключения | 80-1723021 | 1 | 1 | 6 | |||
| 7 | Рычаг управления | 70-1723031 | 1 | 1 | 7 | |||
| 8 | Шарик 10 мм П ГОСТ 3722-60 | Шарик 10 мм П ГОСТ 3722-60 | 1 | 1 | 8 | |||
| 9 | Пружина фиксатора | 50-1702148-В | 1 | 1 | 9 | |||
| 10 | Штифт 6х36.88.016 | 70-1723012 | 1 | 1 | 10 | |||
| 11 | Втулка | 70-1723032 | 1 | 1 | 11 | |||
| 12 | Рукоятка | А61.01.014 | 1 | 1 | 12 | |||
| 13 | Болт М10.6gх30.88.35.019 ГОСТ 7796-70 | Болт М10.6gх30.88.35.019 ГОСТ 7796-70 | 6 | 6 | 13 | |||
| 14 | Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74 | Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74 | 6 | 6 | 14 |
