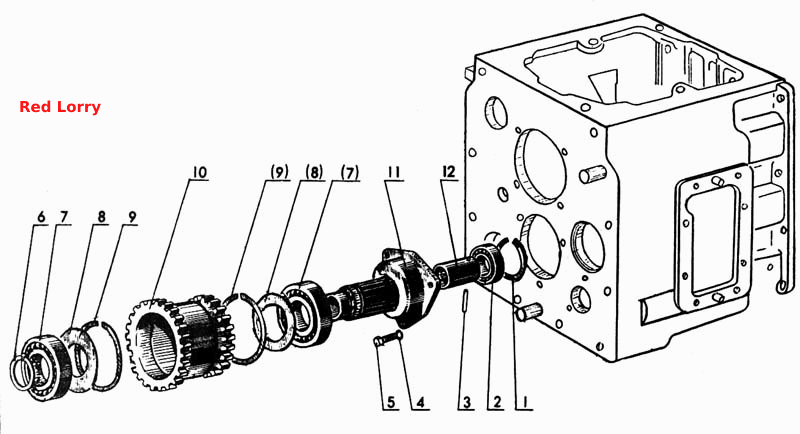

Коробка передач. Редуктор
100%
Название детали
Гнездо вала в сборе
Заводской номер
70-1701170
Количество на модель
1
№
Название детали
Шестерня редуктора в сборе
Заводской номер
70-1721040
Количество на модель
1
№
Название детали
Кольцо К-2В80 ГОСТ 13941-68
Заводской номер
Кольцо К-2В80 ГОСТ 13941-68
Количество на модель
1
№
1
Название детали
Подшипник 307К1 ГОСТ 8338-75
Заводской номер
Подшипник 307К1 ГОСТ 8338-75
Количество на модель
1
№
2
Название детали
Штифт пружинный 8х45 ГОСТ 14229-69
Заводской номер
Штифт пружинный 8х45 ГОСТ 14229-69
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
8Т ОСТ 37.001.115-75
Количество на модель
1
№
4
Название детали
Болт М8-6gх16.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М8-6gх16.88.35.019 ГОСТ 7796-70
Количество на модель
3
№
5
Название детали
Кольцо 2В60 ГОСТ 13940-68
Заводской номер
Кольцо 2В60 ГОСТ 13940-68
Количество на модель
1
№
6
Название детали
Подшипник 212 ГОСТ 8338-75
Заводской номер
Подшипник 212 ГОСТ 8338-75
Количество на модель
2
№
7
Название детали
Шайба маслоотражательная
Заводской номер
70-1721318
Количество на модель
2
№
8
Название детали
Кольцо 2В110 ГОСТ 13941-68
Заводской номер
Кольцо 2В110 ГОСТ 13941-68
Количество на модель
2
№
9
Название детали
Шестерня редуктора
Заводской номер
70-1721041
Количество на модель
1
№
10
Название детали
Гнездо
Заводской номер
70-1701186
Количество на модель
1
№
11
Название детали
Втулка
Заводской номер
50-1701188
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гнездо вала в сборе | 70-1701170 | 1 | 1 | |||||
| Шестерня редуктора в сборе | 70-1721040 | 1 | 1 | |||||
| 1 | Кольцо К-2В80 ГОСТ 13941-68 | Кольцо К-2В80 ГОСТ 13941-68 | 1 | 1 | 1 | |||
| 2 | Подшипник 307К1 ГОСТ 8338-75 | Подшипник 307К1 ГОСТ 8338-75 | 1 | 1 | 2 | |||
| 3 | Штифт пружинный 8х45 ГОСТ 14229-69 | Штифт пружинный 8х45 ГОСТ 14229-69 | 1 | 1 | 3 | |||
| 4 | Шайба | 8Т ОСТ 37.001.115-75 | 1 | 1 | 4 | |||
| 5 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | 3 | 3 | 5 | |||
| 6 | Кольцо 2В60 ГОСТ 13940-68 | Кольцо 2В60 ГОСТ 13940-68 | 1 | 1 | 6 | |||
| 7 | Подшипник 212 ГОСТ 8338-75 | Подшипник 212 ГОСТ 8338-75 | 2 | 2 | 7 | |||
| 8 | Шайба маслоотражательная | 70-1721318 | 2 | 2 | 8 | |||
| 9 | Кольцо 2В110 ГОСТ 13941-68 | Кольцо 2В110 ГОСТ 13941-68 | 2 | 2 | 9 | |||
| 10 | Шестерня редуктора | 70-1721041 | 1 | 1 | 10 | |||
| 11 | Гнездо | 70-1701186 | 1 | 1 | 11 | |||
| 12 | Втулка | 50-1701188 | 1 | 1 | 12 |
