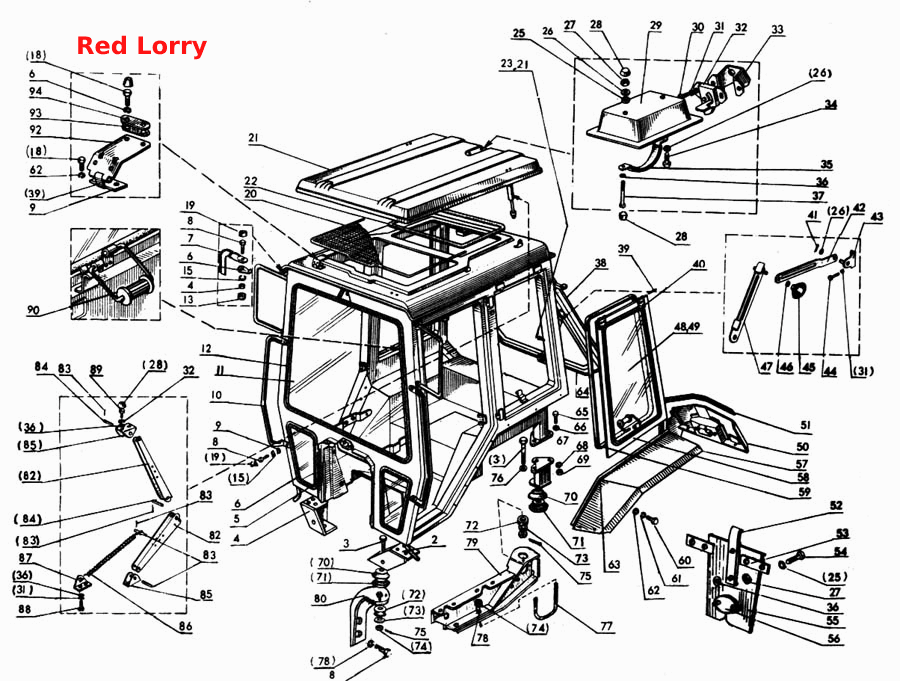

Унифицированная кабина
100%
Название детали
Закрылок (правый)
Заводской номер
80-8404020-01
Количество на модель
1
№
Название детали
Тяга правая
Заводской номер
80-6708705-01
Количество на модель
1
№
Название детали
Рамка в сборе
Заводской номер
80-6708210
Количество на модель
1
№
Название детали
Рамка в сборе
Заводской номер
80-6708110
Количество на модель
2
№
Название детали
Опора (правая)
Заводской номер
80-6700035-01
Количество на модель
1
№
Название детали
Крыша в сборе
Заводской номер
80-6707025
Количество на модель
1
№
Название детали
Крыло (правое)
Заводской номер
80-8404010-01
Количество на модель
1
№
Название детали
Кронштейн (левый)
Заводской номер
80-6702300-02
Количество на модель
1
№
Название детали
Кабина в сборе
Заводской номер
80-6700010
Количество на модель
1
№
Название детали
Замок
Заводской номер
80-6707070
Количество на модель
1
№
Название детали
Кабина (сварная)
Заводской номер
80-6700020
Количество на модель
1
№
1
Название детали
Кронштейн (левый)
Заводской номер
80-6700030
Количество на модель
1
№
2
Название детали
Болт
Заводской номер
80-6700029
Количество на модель
4
№
3
Название детали
Кронштейн (правый)
Заводской номер
80-6700030-01
Количество на модель
1
№
4
Название детали
Профиль L=1285 мм
Заводской номер
80-6700024-01
Количество на модель
2
№
5
Название детали
Уплотнитель L=1285 мм
Заводской номер
80-6700018-01
Количество на модель
2
№
6
Название детали
Стекло
Заводской номер
80-6700011-04
Количество на модель
2
№
7
Название детали
Болт М8-6gх25.88.35.019 ГОСТ 7796-78
Заводской номер
Болт М8-6gх25.88.35.019 ГОСТ 7796-78
Количество на модель
4
№
8
Название детали
Шайба 8 01 019 ГОСТ 11371-78
Заводской номер
Шайба 8 01 019 ГОСТ 11371-78
Количество на модель
4
№
9
Название детали
Поручень
Заводской номер
80-6703105
Количество на модель
2
№
10
Название детали
Стекло
Заводской номер
80-6700011-01
Количество на модель
1
№
11
Название детали
Уплотнитель L=4200 мм
Заводской номер
80-6700018
Количество на модель
1
№
12
Название детали
Колпачок
Заводской номер
А30-04.017-02
Количество на модель
4
№
13
Название детали
Гайка МН. ГОСТ
Заводской номер
Гайка М8-6Н.6.019 ГОСТ 5915-70
Количество на модель
4
№
14
Название детали
Шайба
Заводской номер
8Т ОСТ 37.001.115-75
Количество на модель
8
№
15
Название детали
Шайба
Заводской номер
80-8201107
Количество на модель
4
№
16
Название детали
Труба
Заводской номер
80-8201106-А
Количество на модель
2
№
17
Название детали
Болт М8-6gх16.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М8-6gх16.88.35.019 ГОСТ 7796-70
Количество на модель
12
№
18
Название детали
Шапка
Заводской номер
А30.04.017-01
Количество на модель
4
№
19
Название детали
Чехол
Заводской номер
80-8104010
Количество на модель
1
№
20
Название детали
Крыша
Заводской номер
80-6707035
Количество на модель
1
№
21
Название детали
Уплотнитель
Заводской номер
А37.08.040
Количество на модель
1
№
22
Название детали
Стекло
Заводской номер
80-6700011
Количество на модель
1
№
23
Название детали
Уплотнитель L=3870 мм
Заводской номер
80-6700023
Количество на модель
1
№
24
Название детали
Прокладка
Заводской номер
549-1305044
Количество на модель
2
№
25
Название детали
Шайба 6 01 019 ГОСТ 6958-78
Заводской номер
Шайба 6 01 019 ГОСТ 6958-78
Количество на модель
15
№
26
Название детали
Гайка М6-6Н.019 ГОСТ 5918-73
Заводской номер
Гайка М6-6Н.019 ГОСТ 5918-73
Количество на модель
6
№
27
Название детали
Колпачок
Заводской номер
А30.04.017
Количество на модель
8
№
28
Название детали
Облицовка
Заводской номер
80-6707082
Количество на модель
1
№
29
Название детали
Винт М6-6gх12.58.019 ГОСТ 17473-72
Заводской номер
Винт М6-6gх12.58.019 ГОСТ 17473-72
Количество на модель
2
№
30
Название детали
Шайба 6Т ОСТ 37.001.115-75
Заводской номер
Шайба 6Т ОСТ 37.001.115-75
Количество на модель
10
№
31
Название детали
Защелка
Заводской номер
А37.09.10
Количество на модель
1
№
32
Название детали
Кронштейн
Заводской номер
80-6707075
Количество на модель
1
№
33
Название детали
Винт М6-6gх20.58.019 ГОСТ 17473-72
Заводской номер
Винт М6-6gх20.58.019 ГОСТ 17473-72
Количество на модель
1
№
34
Название детали
Поручень
Заводской номер
80-6707080
Количество на модель
1
№
35
Название детали
Шайба 6 01 019 ГОСТ 11371-78
Заводской номер
Шайба 6 01 019 ГОСТ 11371-78
Количество на модель
6
№
36
Название детали
Винт М6-6gх50.58.019 ГОСТ 17473-72
Заводской номер
Винт М6-6gх50.58.019 ГОСТ 17473-72
Количество на модель
1
№
37
Название детали
Рамка
Заводской номер
80-6708215
Количество на модель
1
№
38
Название детали
Вот
Заводской номер
70-6708189
Количество на модель
8
№
39
Название детали
Петля
Заводской номер
А37.03.031-Б
Количество на модель
5
№
40
Название детали
Шплинт 2х16.016 ГОСТ 397-79
Заводской номер
Шплинт 2х16.016 ГОСТ 397-79
Количество на модель
1
№
41
Название детали
Рычаг
Заводской номер
80-6708701
Количество на модель
2
№
42
Название детали
Кронштейн
Заводской номер
80-6708225
Количество на модель
2
№
43
Название детали
Болт М6-6gх16.88.4.35.019 ГОСТ 7798-70
Заводской номер
Болт М6-6gх16.88.4.35.019 ГОСТ 7798-70
Количество на модель
4
№
44
Название детали
Ручка
Заводской номер
12-12-108
Количество на модель
2
№
45
Название детали
Тяга левая
Заводской номер
80-6708705
Количество на модель
1
№
47
Название детали
Стекло
Заводской номер
80-6700011-02
Количество на модель
2
№
48
Название детали
Уплотнитель L=2740 мм
Заводской номер
80-6700023-01
Количество на модель
2
№
49
Название детали
Закрылок (левый)
Заводской номер
80-8404020
Количество на модель
1
№
50
Название детали
Уплотнитель
Заводской номер
80-8404014-А
Количество на модель
2
№
51
Название детали
Пружина
Заводской номер
80-8404031-Б
Количество на модель
1
№
52
Название детали
Пластина
Заводской номер
80-8404032
Количество на модель
2
№
53
Название детали
Болт М6-6gх25.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М6-6gх25.88.35.019 ГОСТ 7796-70
Количество на модель
5
№
54
Название детали
Шторка
Заводской номер
80-8404045
Количество на модель
1
№
55
Название детали
Пластина
Заводской номер
80-8404034
Количество на модель
1
№
56
Название детали
Крыло (левое)
Заводской номер
80-8404010
Количество на модель
1
№
57
Название детали
Рамка
Заводской номер
80-6708115
Количество на модель
2
№
58
Название детали
Профиль L=2960 мм
Заводской номер
80-6700021-02
Количество на модель
2
№
59
Название детали
Болт М8-6gх20.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М8-6gх20.88.35.019 ГОСТ 7796-70
Количество на модель
12
№
60
Название детали
Шайба 8 01 019 ГОСТ 6958-70
Заводской номер
Шайба 8 01 019 ГОСТ 6958-70
Количество на модель
12
№
62
Название детали
Уплотнитель
Заводской номер
80-8404013-А
Количество на модель
2
№
63
Название детали
Профиль L=4080 мм
Заводской номер
80-6700021-01
Количество на модель
1
№
64
Название детали
Болт М10-6gх30.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М10-6gх30.88.35.019 ГОСТ 7796-70
Количество на модель
12
№
65
Название детали
Шайба 10 01 019 ГОСТ 11371-78
Заводской номер
Шайба 10 01 019 ГОСТ 11371-78
Количество на модель
12
№
66
Название детали
Опора (левая)
Заводской номер
80-6700035
Количество на модель
1
№
67
Название детали
Шайба 10ОТ ОСТ 37.001.115-75
Заводской номер
Шайба 10ОТ ОСТ 37.001.115-75
Количество на модель
12
№
68
Название детали
Гайка М10-6Н.6.019 ГОСТ 5915-70
Заводской номер
Гайка М10-6Н.6.019 ГОСТ 5915-70
Количество на модель
6
№
69
Название детали
Обойма
Заводской номер
80-6700163
Количество на модель
4
№
70
Название детали
Виброизолятор
Заводской номер
80-6700160
Количество на модель
4
№
71
Название детали
Подушка
Заводской номер
130-5001364-В
Количество на модель
4
№
72
Название детали
Шайба 16 01 019 ГОСТ 6958-78
Заводской номер
Шайба 16 01 019 ГОСТ 6958-78
Количество на модель
4
№
73
Название детали
Гайка М16-6Н.6.019 ГОСТ 5918-73
Заводской номер
Гайка М16-6Н.6.019 ГОСТ 5918-73
Количество на модель
4
№
74
Название детали
Шплинт 4,0х36.016 ГОСТ 397-79
Заводской номер
Шплинт 4,0х36.016 ГОСТ 397-79
Количество на модель
4
№
75
Название детали
Шайба 16 01 019 ГОСТ 11371-80
Заводской номер
Шайба 16 01 019 ГОСТ 11371-80
Количество на модель
4
№
76
Название детали
Хомут
Заводской номер
80-6702022
Количество на модель
2
№
77
Название детали
Шайба 16ОТ ОСТ 37.001.115-75
Заводской номер
Шайба 16ОТ ОСТ 37.001.115-75
Количество на модель
10
№
78
Название детали
Кронштейн правый
Заводской номер
70-6702300-01
Количество на модель
1
№
79
Название детали
Кронштейн левый
Заводской номер
80-6702068
Количество на модель
1
№
80
Название детали
Кронштейн правый
Заводской номер
80-6702069
Количество на модель
1
№
80
Название детали
Болт М16-6gх45.88.35.19 ГОСТ 7796-70
Заводской номер
Болт М16-6gх45.88.35.19 ГОСТ 7796-70
Количество на модель
6
№
81
Название детали
Рычаг
Заводской номер
80-6707041
Количество на модель
4
№
82
Название детали
Шплинт 1,6х12.016 ГОСТ 397-79
Заводской номер
Шплинт 1,6х12.016 ГОСТ 397-79
Количество на модель
16
№
83
Название детали
Ось
Заводской номер
80-6707044
Количество на модель
8
№
84
Название детали
Кронштейн
Заводской номер
80-6707045
Количество на модель
4
№
85
Название детали
Пружина
Заводской номер
80-6707043
Количество на модель
2
№
86
Название детали
Кронштейн
Заводской номер
80-6707050
Количество на модель
2
№
87
Название детали
Винт М6-6gх14.58.019 ГОСТ 17473-80
Заводской номер
Винт М6-6gх14.58.019 ГОСТ 17473-80
Количество на модель
4
№
88
Название детали
Болт М6-6gх14.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М6-6gх14.88.35.019 ГОСТ 7796-70
Количество на модель
2
№
89
Название детали
Фиксатор
Заводской номер
80П-6708470
Количество на модель
2
№
90
Название детали
Петля
Заводской номер
80-6707012
Количество на модель
2
№
91
Название детали
Петля
Заводской номер
80-6707010
Количество на модель
2
№
92
Название детали
Прокладка
Заводской номер
80-6707033
Количество на модель
2
№
93
Название детали
Пластина
Заводской номер
80-6707034
Количество на модель
2
№
94
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Закрылок (правый) | 80-8404020-01 | 1 | 1 | |||||
| Тяга правая | 80-6708705-01 | 1 | 1 | |||||
| Рамка в сборе | 80-6708210 | 1 | 1 | |||||
| Рамка в сборе | 80-6708110 | 2 | 2 | |||||
| Опора (правая) | 80-6700035-01 | 1 | 1 | |||||
| Крыша в сборе | 80-6707025 | 1 | 1 | |||||
| Крыло (правое) | 80-8404010-01 | 1 | 1 | |||||
| Кронштейн (левый) | 80-6702300-02 | 1 | 1 | |||||
| Кабина в сборе | 80-6700010 | 1 | 1 | |||||
| Замок | 80-6707070 | 1 | 1 | |||||
| 1 | Кабина (сварная) | 80-6700020 | 1 | 1 | 1 | |||
| 2 | Кронштейн (левый) | 80-6700030 | 1 | 1 | 2 | |||
| 3 | Болт | 80-6700029 | 4 | 4 | 3 | |||
| 4 | Кронштейн (правый) | 80-6700030-01 | 1 | 1 | 4 | |||
| 5 | Профиль L=1285 мм | 80-6700024-01 | 2 | 2 | 5 | |||
| 6 | Уплотнитель L=1285 мм | 80-6700018-01 | 2 | 2 | 6 | |||
| 7 | Стекло | 80-6700011-04 | 2 | 2 | 7 | |||
| 8 | Болт М8-6gх25.88.35.019 ГОСТ 7796-78 | Болт М8-6gх25.88.35.019 ГОСТ 7796-78 | 4 | 4 | 8 | |||
| 9 | Шайба 8 01 019 ГОСТ 11371-78 | Шайба 8 01 019 ГОСТ 11371-78 | 4 | 4 | 9 | |||
| 10 | Поручень | 80-6703105 | 2 | 2 | 10 | |||
| 11 | Стекло | 80-6700011-01 | 1 | 1 | 11 | |||
| 12 | Уплотнитель L=4200 мм | 80-6700018 | 1 | 1 | 12 | |||
| 13 | Колпачок | А30-04.017-02 | 4 | 4 | 13 | |||
| 14 | Гайка МН. ГОСТ | Гайка М8-6Н.6.019 ГОСТ 5915-70 | 4 | 4 | 14 | |||
| 15 | Шайба | 8Т ОСТ 37.001.115-75 | 8 | 8 | 15 | |||
| 16 | Шайба | 80-8201107 | 4 | 4 | 16 | |||
| 17 | Труба | 80-8201106-А | 2 | 2 | 17 | |||
| 18 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | 12 | 12 | 18 | |||
| 19 | Шапка | А30.04.017-01 | 4 | 4 | 19 | |||
| 20 | Чехол | 80-8104010 | 1 | 1 | 20 | |||
| 21 | Крыша | 80-6707035 | 1 | 1 | 21 | |||
| 22 | Уплотнитель | А37.08.040 | 1 | 1 | 22 | |||
| 23 | Стекло | 80-6700011 | 1 | 1 | 23 | |||
| 24 | Уплотнитель L=3870 мм | 80-6700023 | 1 | 1 | 24 | |||
| 25 | Прокладка | 549-1305044 | 2 | 2 | 25 | |||
| 26 | Шайба 6 01 019 ГОСТ 6958-78 | Шайба 6 01 019 ГОСТ 6958-78 | 15 | 15 | 26 | |||
| 27 | Гайка М6-6Н.019 ГОСТ 5918-73 | Гайка М6-6Н.019 ГОСТ 5918-73 | 6 | 6 | 27 | |||
| 28 | Колпачок | А30.04.017 | 8 | 8 | 28 | |||
| 29 | Облицовка | 80-6707082 | 1 | 1 | 29 | |||
| 30 | Винт М6-6gх12.58.019 ГОСТ 17473-72 | Винт М6-6gх12.58.019 ГОСТ 17473-72 | 2 | 2 | 30 | |||
| 31 | Шайба 6Т ОСТ 37.001.115-75 | Шайба 6Т ОСТ 37.001.115-75 | 10 | 10 | 31 | |||
| 32 | Защелка | А37.09.10 | 1 | 1 | 32 | |||
| 33 | Кронштейн | 80-6707075 | 1 | 1 | 33 | |||
| 34 | Винт М6-6gх20.58.019 ГОСТ 17473-72 | Винт М6-6gх20.58.019 ГОСТ 17473-72 | 1 | 1 | 34 | |||
| 35 | Поручень | 80-6707080 | 1 | 1 | 35 | |||
| 36 | Шайба 6 01 019 ГОСТ 11371-78 | Шайба 6 01 019 ГОСТ 11371-78 | 6 | 6 | 36 | |||
| 37 | Винт М6-6gх50.58.019 ГОСТ 17473-72 | Винт М6-6gх50.58.019 ГОСТ 17473-72 | 1 | 1 | 37 | |||
| 38 | Рамка | 80-6708215 | 1 | 1 | 38 | |||
| 39 | Вот | 70-6708189 | 8 | 8 | 39 | |||
| 40 | Петля | А37.03.031-Б | 5 | 5 | 40 | |||
| 41 | Шплинт 2х16.016 ГОСТ 397-79 | Шплинт 2х16.016 ГОСТ 397-79 | 1 | 1 | 41 | |||
| 42 | Рычаг | 80-6708701 | 2 | 2 | 42 | |||
| 43 | Кронштейн | 80-6708225 | 2 | 2 | 43 | |||
| 44 | Болт М6-6gх16.88.4.35.019 ГОСТ 7798-70 | Болт М6-6gх16.88.4.35.019 ГОСТ 7798-70 | 4 | 4 | 44 | |||
| 45 | Ручка | 12-12-108 | 2 | 2 | 45 | |||
| 47 | Тяга левая | 80-6708705 | 1 | 1 | 47 | |||
| 48 | Стекло | 80-6700011-02 | 2 | 2 | 48 | |||
| 49 | Уплотнитель L=2740 мм | 80-6700023-01 | 2 | 2 | 49 | |||
| 50 | Закрылок (левый) | 80-8404020 | 1 | 1 | 50 | |||
| 51 | Уплотнитель | 80-8404014-А | 2 | 2 | 51 | |||
| 52 | Пружина | 80-8404031-Б | 1 | 1 | 52 | |||
| 53 | Пластина | 80-8404032 | 2 | 2 | 53 | |||
| 54 | Болт М6-6gх25.88.35.019 ГОСТ 7796-70 | Болт М6-6gх25.88.35.019 ГОСТ 7796-70 | 5 | 5 | 54 | |||
| 55 | Шторка | 80-8404045 | 1 | 1 | 55 | |||
| 56 | Пластина | 80-8404034 | 1 | 1 | 56 | |||
| 57 | Крыло (левое) | 80-8404010 | 1 | 1 | 57 | |||
| 58 | Рамка | 80-6708115 | 2 | 2 | 58 | |||
| 59 | Профиль L=2960 мм | 80-6700021-02 | 2 | 2 | 59 | |||
| 60 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | 12 | 12 | 60 | |||
| 62 | Шайба 8 01 019 ГОСТ 6958-70 | Шайба 8 01 019 ГОСТ 6958-70 | 12 | 12 | 62 | |||
| 63 | Уплотнитель | 80-8404013-А | 2 | 2 | 63 | |||
| 64 | Профиль L=4080 мм | 80-6700021-01 | 1 | 1 | 64 | |||
| 65 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | 12 | 12 | 65 | |||
| 66 | Шайба 10 01 019 ГОСТ 11371-78 | Шайба 10 01 019 ГОСТ 11371-78 | 12 | 12 | 66 | |||
| 67 | Опора (левая) | 80-6700035 | 1 | 1 | 67 | |||
| 68 | Шайба 10ОТ ОСТ 37.001.115-75 | Шайба 10ОТ ОСТ 37.001.115-75 | 12 | 12 | 68 | |||
| 69 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | 6 | 6 | 69 | |||
| 70 | Обойма | 80-6700163 | 4 | 4 | 70 | |||
| 71 | Виброизолятор | 80-6700160 | 4 | 4 | 71 | |||
| 72 | Подушка | 130-5001364-В | 4 | 4 | 72 | |||
| 73 | Шайба 16 01 019 ГОСТ 6958-78 | Шайба 16 01 019 ГОСТ 6958-78 | 4 | 4 | 73 | |||
| 74 | Гайка М16-6Н.6.019 ГОСТ 5918-73 | Гайка М16-6Н.6.019 ГОСТ 5918-73 | 4 | 4 | 74 | |||
| 75 | Шплинт 4,0х36.016 ГОСТ 397-79 | Шплинт 4,0х36.016 ГОСТ 397-79 | 4 | 4 | 75 | |||
| 76 | Шайба 16 01 019 ГОСТ 11371-80 | Шайба 16 01 019 ГОСТ 11371-80 | 4 | 4 | 76 | |||
| 77 | Хомут | 80-6702022 | 2 | 2 | 77 | |||
| 78 | Шайба 16ОТ ОСТ 37.001.115-75 | Шайба 16ОТ ОСТ 37.001.115-75 | 10 | 10 | 78 | |||
| 79 | Кронштейн правый | 70-6702300-01 | 1 | 1 | 79 | |||
| 80 | Кронштейн левый | 80-6702068 | 1 | 1 | 80 | |||
| 80 | Кронштейн правый | 80-6702069 | 1 | 1 | 80 | |||
| 81 | Болт М16-6gх45.88.35.19 ГОСТ 7796-70 | Болт М16-6gх45.88.35.19 ГОСТ 7796-70 | 6 | 6 | 81 | |||
| 82 | Рычаг | 80-6707041 | 4 | 4 | 82 | |||
| 83 | Шплинт 1,6х12.016 ГОСТ 397-79 | Шплинт 1,6х12.016 ГОСТ 397-79 | 16 | 16 | 83 | |||
| 84 | Ось | 80-6707044 | 8 | 8 | 84 | |||
| 85 | Кронштейн | 80-6707045 | 4 | 4 | 85 | |||
| 86 | Пружина | 80-6707043 | 2 | 2 | 86 | |||
| 87 | Кронштейн | 80-6707050 | 2 | 2 | 87 | |||
| 88 | Винт М6-6gх14.58.019 ГОСТ 17473-80 | Винт М6-6gх14.58.019 ГОСТ 17473-80 | 4 | 4 | 88 | |||
| 89 | Болт М6-6gх14.88.35.019 ГОСТ 7796-70 | Болт М6-6gх14.88.35.019 ГОСТ 7796-70 | 2 | 2 | 89 | |||
| 90 | Фиксатор | 80П-6708470 | 2 | 2 | 90 | |||
| 91 | Петля | 80-6707012 | 2 | 2 | 91 | |||
| 92 | Петля | 80-6707010 | 2 | 2 | 92 | |||
| 93 | Прокладка | 80-6707033 | 2 | 2 | 93 | |||
| 94 | Пластина | 80-6707034 | 2 | 2 | 94 |
