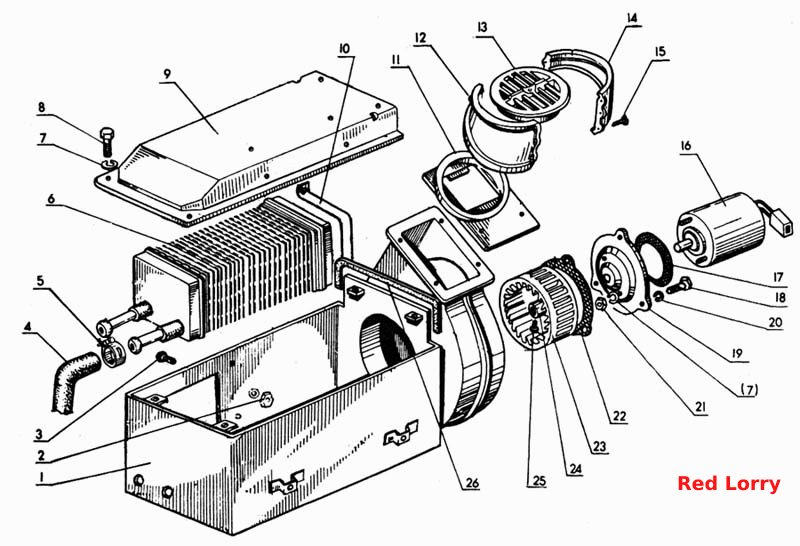

Блок отопления
100%
Название детали
Корпус
Заводской номер
70-8115400
Количество на модель
1
№
1
Название детали
Гайка М5-6Н.6.019
Заводской номер
Гайка М5-6Н.6.019
Количество на модель
4
№
2
Название детали
Винт М5-6gх16.58.019
Заводской номер
Винт М5-6gх16.58.019
Количество на модель
4
№
3
Название детали
Шланг
Заводской номер
70-8115084
Количество на модель
2
№
4
Название детали
Хомут
Заводской номер
ХС-23
Количество на модель
2
№
5
Название детали
Хомут
Заводской номер
ХС-26
Количество на модель
2
№
5
Название детали
Радиатор
Заводской номер
ОТ1.13.010
Количество на модель
1
№
6
Название детали
Шайба Т.Г.
Заводской номер
Шайба 6Т.65Г.06
Количество на модель
7
№
7
Название детали
Болт М6-6gх0.88.34.019
Заводской номер
Болт М6-6gх0.88.34.019
Количество на модель
4
№
8
Название детали
Крышка
Заводской номер
70-8115420-Б
Количество на модель
1
№
9
Название детали
Стяжка
Заводской номер
70-8115300-А1
Количество на модель
1
№
10
Название детали
Основание
Заводской номер
80-8105052
Количество на модель
1
№
11
Название детали
Обечайка передняя
Заводской номер
80-8105051
Количество на модель
1
№
12
Название детали
Воздухораспределитель
Заводской номер
150.95.301
Количество на модель
1
№
13
Название детали
Обечайка задняя
Заводской номер
80-8105051-01
Количество на модель
1
№
14
Название детали
Шуруп 4х16.019
Заводской номер
Шуруп 4х16.019
Количество на модель
4
№
15
Название детали
Электродвигатель 12В, 35Вт
Заводской номер
19.3730.000
Количество на модель
1
№
16
Название детали
Прокладка
Заводской номер
50-8104029
Количество на модель
1
№
17
Название детали
Болт М6-6gх16.88.35.019
Заводской номер
Болт М6-6gх16.88.35.019
Количество на модель
3
№
18
Название детали
Крышка
Заводской номер
70-8115075
Количество на модель
1
№
19
Название детали
Шайба 5Н ОН 025
Заводской номер
Шайба 5Н ОН 025
Количество на модель
2
№
20
Название детали
Гайка М5 6Н.6.019
Заводской номер
Гайка М5 6Н.6.019
Количество на модель
2
№
21
Название детали
Прокладка
Заводской номер
70-8115168
Количество на модель
1
№
22
Название детали
Ротор вентилятора
Заводской номер
70-8115191
Количество на модель
1
№
23
Название детали
Стяжка
Заводской номер
70-8115192
Количество на модель
1
№
24
Название детали
Винт М5 6gх12.58.019
Заводской номер
Винт М5 6gх12.58.019
Количество на модель
1
№
25
Название детали
Профиль резиновый
Заводской номер
ПР-34-01
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | 70-8115400 | 1 | 1 | 1 | |||
| 2 | Гайка М5-6Н.6.019 | Гайка М5-6Н.6.019 | 4 | 4 | 2 | |||
| 3 | Винт М5-6gх16.58.019 | Винт М5-6gх16.58.019 | 4 | 4 | 3 | |||
| 4 | Шланг | 70-8115084 | 2 | 2 | 4 | |||
| 5 | Хомут | ХС-23 | 2 | 2 | 5 | |||
| 5 | Хомут | ХС-26 | 2 | 2 | 5 | |||
| 6 | Радиатор | ОТ1.13.010 | 1 | 1 | 6 | |||
| 7 | Шайба Т.Г. | Шайба 6Т.65Г.06 | 7 | 7 | 7 | |||
| 8 | Болт М6-6gх0.88.34.019 | Болт М6-6gх0.88.34.019 | 4 | 4 | 8 | |||
| 9 | Крышка | 70-8115420-Б | 1 | 1 | 9 | |||
| 10 | Стяжка | 70-8115300-А1 | 1 | 1 | 10 | |||
| 11 | Основание | 80-8105052 | 1 | 1 | 11 | |||
| 12 | Обечайка передняя | 80-8105051 | 1 | 1 | 12 | |||
| 13 | Воздухораспределитель | 150.95.301 | 1 | 1 | 13 | |||
| 14 | Обечайка задняя | 80-8105051-01 | 1 | 1 | 14 | |||
| 15 | Шуруп 4х16.019 | Шуруп 4х16.019 | 4 | 4 | 15 | |||
| 16 | Электродвигатель 12В, 35Вт | 19.3730.000 | 1 | 1 | 16 | |||
| 17 | Прокладка | 50-8104029 | 1 | 1 | 17 | |||
| 18 | Болт М6-6gх16.88.35.019 | Болт М6-6gх16.88.35.019 | 3 | 3 | 18 | |||
| 19 | Крышка | 70-8115075 | 1 | 1 | 19 | |||
| 20 | Шайба 5Н ОН 025 | Шайба 5Н ОН 025 | 2 | 2 | 20 | |||
| 21 | Гайка М5 6Н.6.019 | Гайка М5 6Н.6.019 | 2 | 2 | 21 | |||
| 22 | Прокладка | 70-8115168 | 1 | 1 | 22 | |||
| 23 | Ротор вентилятора | 70-8115191 | 1 | 1 | 23 | |||
| 24 | Стяжка | 70-8115192 | 1 | 1 | 24 | |||
| 25 | Винт М5 6gх12.58.019 | Винт М5 6gх12.58.019 | 1 | 1 | 25 | |||
| 26 | Профиль резиновый | ПР-34-01 | 1 | 1 | 26 |
