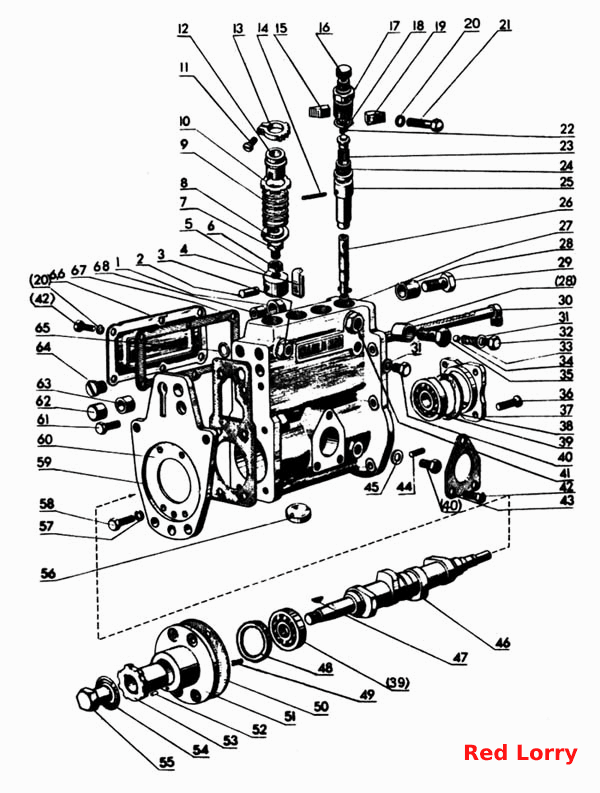

Топливный насос 4УТНМ
100%
Название детали
Клапан перепускной
Заводской номер
16-С13-1Б
Количество на модель
1
№
Название детали
Клапан нагнетательный с разгрузочным пояском
Заводской номер
УТН-5-1111220
Количество на модель
4
№
Название детали
Насос топливный в сборе
Заводской номер
4УТНМ-1111010
Количество на модель
1
№
Название детали
Топливный насос
Заводской номер
4УТНМ-1111005-01
Количество на модель
1
№
Название детали
Плита с заглушкой в сборе
Заводской номер
4УТНМ-1111080
Количество на модель
1
№
Название детали
Плунжерная пара
Заводской номер
4УТНМ-1111410-01
Количество на модель
4
№
Название детали
Толкатель
Заводской номер
4УТНМ-1111090-01
Количество на модель
4
№
Название детали
Фланец (, )
Заводской номер
4УТНМ-1111160-10
Количество на модель
1
№
Название детали
Ролик толкателя
Заводской номер
УТН-5-1111263
Количество на модель
4
№
1
Название детали
Ось ролика
Заводской номер
УТН-3-1111266
Количество на модель
4
№
2
Название детали
Футорка
Заводской номер
УТН-3-1110022-Б
Количество на модель
1
№
3
Название детали
Фиксатор
Заводской номер
4УТНМ-1111426
Количество на модель
2
№
4
Название детали
Корпус
Заводской номер
УТН-3-1111262-02
Количество на модель
4
№
5
Название детали
Контргайка
Заводской номер
УТН-5-1111267
Количество на модель
4
№
6
Название детали
Болт
Заводской номер
4УТНМ-1111265
Количество на модель
4
№
7
Название детали
Тарелка нижняя
Заводской номер
4УТНМ-1111472
Количество на модель
4
№
8
Название детали
Пружина плунжера
Заводской номер
УТН-5-1111138
Количество на модель
4
№
9
Название детали
Тарелка пружины верхняя
Заводской номер
УТН-5-1111473-А
Количество на модель
4
№
10
Название детали
Винт зубчатого венца
Заводской номер
УТН-5-1111433-А
Количество на модель
4
№
11
Название детали
Втулка поворотная
Заводской номер
УТН-5-1111431-Б
Количество на модель
4
№
12
Название детали
Венец
Заводской номер
4УТНМ-1111432-01
Количество на модель
4
№
13
Название детали
Штифт
Заводской номер
УТН-3-1111489
Количество на модель
4
№
14
Название детали
Зажим задний
Заводской номер
УТН-3-1111478-А2
Количество на модель
2
№
15
Название детали
Колпачок защитный
Заводской номер
119-73-В
Количество на модель
4
№
16
Название детали
Штуцер нажимной
Заводской номер
УТН-3-1111485
Количество на модель
4
№
17
Название детали
Прокладка
Заводской номер
16-212-Б
Количество на модель
4
№
18
Название детали
Зажим передний
Заводской номер
УТН-3-1111477-А2
Количество на модель
2
№
19
Название детали
Шайба Т ГОСТ
Заводской номер
Шайба 6Т ГОСТ 6402-70
Количество на модель
11
№
20
Название детали
Болт М6-6gх30.88.35.019 ГОСТ 7798-70
Заводской номер
Болт М6-6gх30.88.35.019 ГОСТ 7798-70
Количество на модель
2
№
21
Название детали
Пружина нагнетательного клапана
Заводской номер
16-068-А
Количество на модель
4
№
22
Название детали
Клапан
Заводской номер
УТН-5-1111224
Количество на модель
4
№
23
Название детали
Седло клапана
Заводской номер
УТН-5-1111226
Количество на модель
4
№
24
Название детали
Втулка плунжера
Заводской номер
4УТНМ-1111425-01
Количество на модель
4
№
25
Название детали
Плунжер
Заводской номер
4УТНМ-1111422-02
Количество на модель
4
№
26
Название детали
Корпус насоса
Заводской номер
4УТНМ-1111025-10
Количество на модель
1
№
27
Название детали
Втулка
Заводской номер
119-85-1
Количество на модель
2
№
28
Название детали
Болт
Заводской номер
А12.01.003-03
Количество на модель
1
№
29
Название детали
Рейка
Заводской номер
УТН-5-1111350
Количество на модель
1
№
30
Название детали
прокладка
Заводской номер
16-219
Количество на модель
2
№
31
Название детали
Пробка клапана
Заводской номер
16-218
Количество на модель
1
№
32
Название детали
Пружина перепускного клапана
Заводской номер
16-057
Количество на модель
1
№
33
Название детали
Шарик
Заводской номер
16-262
Количество на модель
1
№
34
Название детали
Корпус клапана
Заводской номер
16-216-1
Количество на модель
1
№
35
Название детали
Винт М6-6gх12.58.019 ГОСТ 17475-72
Заводской номер
Винт М6-6gх12.58.019 ГОСТ 17475-72
Количество на модель
4
№
36
Название детали
Стакан подшипника
Заводской номер
УТН-5-1111451-И
Количество на модель
1
№
37
Название детали
прокладка
Заводской номер
4УТНМ-1111213
Количество на модель
1
№
38
Название детали
Подшипник 7204-А ГОСТ 333—79
Заводской номер
Подшипник 7204-А ГОСТ 333—79
Количество на модель
2
№
39
Название детали
Болт
Заводской номер
ОНМ-019-2
Количество на модель
2
№
40
Название детали
Футорка
Заводской номер
УТН-3-1111028-В2
Количество на модель
1
№
41
Название детали
Болт М6-6gх20.88.35.019 ГОСТ 7798-70
Заводской номер
Болт М6-6gх20.88.35.019 ГОСТ 7798-70
Количество на модель
9
№
42
Название детали
прокладка
Заводской номер
16-148-Б
Количество на модель
1
№
43
Название детали
Штифт установочный
Заводской номер
Д40-1110026
Количество на модель
2
№
44
Название детали
Прокладка
Заводской номер
ОНМ-086-1
Количество на модель
2
№
45
Название детали
Вал
Заводской номер
4УТНМ-1111152-А
Количество на модель
1
№
46
Название детали
Шпонка сегментная
Заводской номер
УТН-5-1111155
Количество на модель
1
№
47
Название детали
Тарелка
Заводской номер
4УТНМ-1111244
Количество на модель
1
№
48
Название детали
Пружина
Заводской номер
4УТНМ-1111243-10
Количество на модель
6
№
49
Название детали
Прокладка
Заводской номер
4УТНМ-1111493
Количество на модель
1
№
50
Название детали
Фланец
Заводской номер
4УТНМ-1111162-10
Количество на модель
1
№
51
Название детали
Заглушка
Заводской номер
УТН-5-1111163
Количество на модель
1
№
52
Название детали
Втулка
Заводской номер
УТН-3-1111165
Количество на модель
1
№
53
Название детали
Шайба стопорная
Заводской номер
16-091
Количество на модель
1
№
54
Название детали
Орех
Заводской номер
УТН-3-1111471
Количество на модель
1
№
55
Название детали
Пробка насоса
Заводской номер
УТН-3-1111026-А2
Количество на модель
4
№
56
Название детали
Шайба Т ГОСТ
Заводской номер
Шайба 8Т ГОСТ 6402-70
Количество на модель
6
№
57
Название детали
Болт М8-6gх30.88.05 ГОСТ 7796-70
Заводской номер
Болт М8-6gх30.88.05 ГОСТ 7796-70
Количество на модель
4
№
58
Название детали
Прокладка
Заводской номер
4УТНМ-1111483
Количество на модель
1
№
59
Название детали
Тарелка
Заводской номер
4УТНМ-1111082
Количество на модель
1
№
60
Название детали
Болт М8-6gх20.88.35.019 ГОСТ 7798-70
Заводской номер
Болт М8-6gх20.88.35.019 ГОСТ 7798-70
Количество на модель
2
№
61
Название детали
Заглушка
Заводской номер
УТН-3-1111024
Количество на модель
1
№
62
Название детали
Втулка
Заводской номер
УТН-5-1111029-А
Количество на модель
2
№
63
Название детали
Пробка
Заводской номер
УТН-5-1111023-А
Количество на модель
1
№
64
Название детали
Кольцо
Заводской номер
УТН-5-1111519
Количество на модель
4
№
65
Название детали
Крышка
Заводской номер
УТН-5-1111475-А6
Количество на модель
1
№
66
Название детали
Прокладка крышки люка
Заводской номер
УТН-5-1111476-А5
Количество на модель
1
№
67
Название детали
Втулка ролика
Заводской номер
УТН-5-1111264
Количество на модель
4
№
68
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Клапан перепускной | 16-С13-1Б | 1 | 1 | |||||
| Клапан нагнетательный с разгрузочным пояском | УТН-5-1111220 | 4 | 4 | |||||
| Насос топливный в сборе | 4УТНМ-1111010 | 1 | 1 | |||||
| Топливный насос | 4УТНМ-1111005-01 | 1 | 1 | |||||
| Плита с заглушкой в сборе | 4УТНМ-1111080 | 1 | 1 | |||||
| Плунжерная пара | 4УТНМ-1111410-01 | 4 | 4 | |||||
| Толкатель | 4УТНМ-1111090-01 | 4 | 4 | |||||
| Фланец (, ) | 4УТНМ-1111160-10 | 1 | 1 | |||||
| 1 | Ролик толкателя | УТН-5-1111263 | 4 | 4 | 1 | |||
| 2 | Ось ролика | УТН-3-1111266 | 4 | 4 | 2 | |||
| 3 | Футорка | УТН-3-1110022-Б | 1 | 1 | 3 | |||
| 4 | Фиксатор | 4УТНМ-1111426 | 2 | 2 | 4 | |||
| 5 | Корпус | УТН-3-1111262-02 | 4 | 4 | 5 | |||
| 6 | Контргайка | УТН-5-1111267 | 4 | 4 | 6 | |||
| 7 | Болт | 4УТНМ-1111265 | 4 | 4 | 7 | |||
| 8 | Тарелка нижняя | 4УТНМ-1111472 | 4 | 4 | 8 | |||
| 9 | Пружина плунжера | УТН-5-1111138 | 4 | 4 | 9 | |||
| 10 | Тарелка пружины верхняя | УТН-5-1111473-А | 4 | 4 | 10 | |||
| 11 | Винт зубчатого венца | УТН-5-1111433-А | 4 | 4 | 11 | |||
| 12 | Втулка поворотная | УТН-5-1111431-Б | 4 | 4 | 12 | |||
| 13 | Венец | 4УТНМ-1111432-01 | 4 | 4 | 13 | |||
| 14 | Штифт | УТН-3-1111489 | 4 | 4 | 14 | |||
| 15 | Зажим задний | УТН-3-1111478-А2 | 2 | 2 | 15 | |||
| 16 | Колпачок защитный | 119-73-В | 4 | 4 | 16 | |||
| 17 | Штуцер нажимной | УТН-3-1111485 | 4 | 4 | 17 | |||
| 18 | Прокладка | 16-212-Б | 4 | 4 | 18 | |||
| 19 | Зажим передний | УТН-3-1111477-А2 | 2 | 2 | 19 | |||
| 20 | Шайба Т ГОСТ | Шайба 6Т ГОСТ 6402-70 | 11 | 11 | 20 | |||
| 21 | Болт М6-6gх30.88.35.019 ГОСТ 7798-70 | Болт М6-6gх30.88.35.019 ГОСТ 7798-70 | 2 | 2 | 21 | |||
| 22 | Пружина нагнетательного клапана | 16-068-А | 4 | 4 | 22 | |||
| 23 | Клапан | УТН-5-1111224 | 4 | 4 | 23 | |||
| 24 | Седло клапана | УТН-5-1111226 | 4 | 4 | 24 | |||
| 25 | Втулка плунжера | 4УТНМ-1111425-01 | 4 | 4 | 25 | |||
| 26 | Плунжер | 4УТНМ-1111422-02 | 4 | 4 | 26 | |||
| 27 | Корпус насоса | 4УТНМ-1111025-10 | 1 | 1 | 27 | |||
| 28 | Втулка | 119-85-1 | 2 | 2 | 28 | |||
| 29 | Болт | А12.01.003-03 | 1 | 1 | 29 | |||
| 30 | Рейка | УТН-5-1111350 | 1 | 1 | 30 | |||
| 31 | прокладка | 16-219 | 2 | 2 | 31 | |||
| 32 | Пробка клапана | 16-218 | 1 | 1 | 32 | |||
| 33 | Пружина перепускного клапана | 16-057 | 1 | 1 | 33 | |||
| 34 | Шарик | 16-262 | 1 | 1 | 34 | |||
| 35 | Корпус клапана | 16-216-1 | 1 | 1 | 35 | |||
| 36 | Винт М6-6gх12.58.019 ГОСТ 17475-72 | Винт М6-6gх12.58.019 ГОСТ 17475-72 | 4 | 4 | 36 | |||
| 37 | Стакан подшипника | УТН-5-1111451-И | 1 | 1 | 37 | |||
| 38 | прокладка | 4УТНМ-1111213 | 1 | 1 | 38 | |||
| 39 | Подшипник 7204-А ГОСТ 333—79 | Подшипник 7204-А ГОСТ 333—79 | 2 | 2 | 39 | |||
| 40 | Болт | ОНМ-019-2 | 2 | 2 | 40 | |||
| 41 | Футорка | УТН-3-1111028-В2 | 1 | 1 | 41 | |||
| 42 | Болт М6-6gх20.88.35.019 ГОСТ 7798-70 | Болт М6-6gх20.88.35.019 ГОСТ 7798-70 | 9 | 9 | 42 | |||
| 43 | прокладка | 16-148-Б | 1 | 1 | 43 | |||
| 44 | Штифт установочный | Д40-1110026 | 2 | 2 | 44 | |||
| 45 | Прокладка | ОНМ-086-1 | 2 | 2 | 45 | |||
| 46 | Вал | 4УТНМ-1111152-А | 1 | 1 | 46 | |||
| 47 | Шпонка сегментная | УТН-5-1111155 | 1 | 1 | 47 | |||
| 48 | Тарелка | 4УТНМ-1111244 | 1 | 1 | 48 | |||
| 49 | Пружина | 4УТНМ-1111243-10 | 6 | 6 | 49 | |||
| 50 | Прокладка | 4УТНМ-1111493 | 1 | 1 | 50 | |||
| 51 | Фланец | 4УТНМ-1111162-10 | 1 | 1 | 51 | |||
| 52 | Заглушка | УТН-5-1111163 | 1 | 1 | 52 | |||
| 53 | Втулка | УТН-3-1111165 | 1 | 1 | 53 | |||
| 54 | Шайба стопорная | 16-091 | 1 | 1 | 54 | |||
| 55 | Орех | УТН-3-1111471 | 1 | 1 | 55 | |||
| 56 | Пробка насоса | УТН-3-1111026-А2 | 4 | 4 | 56 | |||
| 57 | Шайба Т ГОСТ | Шайба 8Т ГОСТ 6402-70 | 6 | 6 | 57 | |||
| 58 | Болт М8-6gх30.88.05 ГОСТ 7796-70 | Болт М8-6gх30.88.05 ГОСТ 7796-70 | 4 | 4 | 58 | |||
| 59 | Прокладка | 4УТНМ-1111483 | 1 | 1 | 59 | |||
| 60 | Тарелка | 4УТНМ-1111082 | 1 | 1 | 60 | |||
| 61 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 | 2 | 2 | 61 | |||
| 62 | Заглушка | УТН-3-1111024 | 1 | 1 | 62 | |||
| 63 | Втулка | УТН-5-1111029-А | 2 | 2 | 63 | |||
| 64 | Пробка | УТН-5-1111023-А | 1 | 1 | 64 | |||
| 65 | Кольцо | УТН-5-1111519 | 4 | 4 | 65 | |||
| 66 | Крышка | УТН-5-1111475-А6 | 1 | 1 | 66 | |||
| 67 | Прокладка крышки люка | УТН-5-1111476-А5 | 1 | 1 | 67 | |||
| 68 | Втулка ролика | УТН-5-1111264 | 4 | 4 | 68 |
