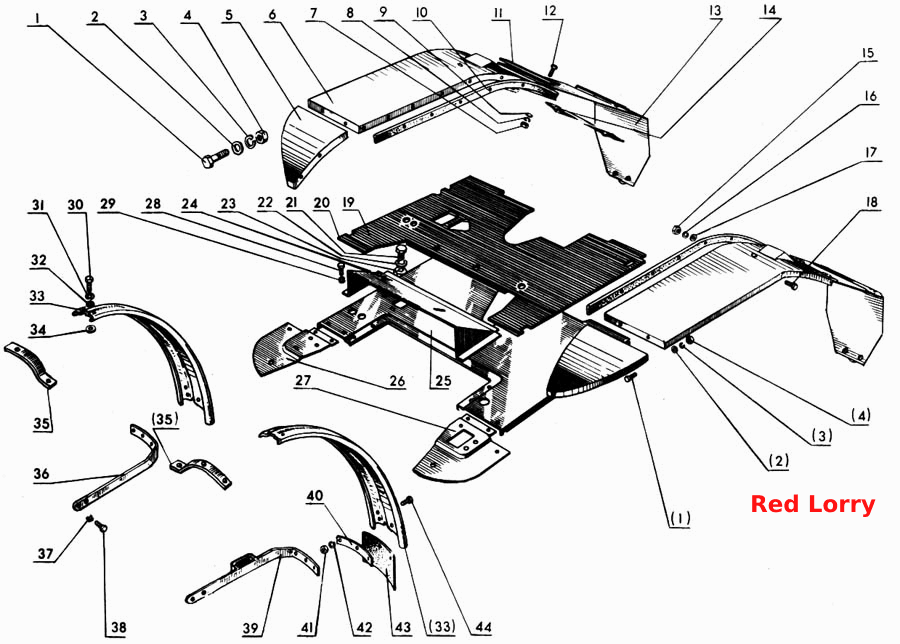

Крылья задние. Крылья передние
100%
Название детали
Закрылок правый
Заводской номер
70-8404023-01
Количество на модель
1
№
Название детали
Крыло левое
Заводской номер
70-8404020-А
Количество на модель
1
№
Название детали
Крыло левое
Заводской номер
70-8404070
Количество на модель
1
№
Название детали
Крыло правое
Заводской номер
70-8404070-01
Количество на модель
1
№
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М6-6gх16.88.35.019 ГОСТ 7798-70
Количество на модель
4
№
1
Название детали
Шайба 6.01.019 ГОСТ 6958-78
Заводской номер
Шайба 6.01.019 ГОСТ 6958-78
Количество на модель
8
№
2
Название детали
Шайба T D ГОСТ
Заводской номер
Шайба 6Т 65Г 06 ГОСТ 6402-70
Количество на модель
4
№
3
Название детали
Гайка М6-6Н.6.019 ГОСТ 5915-70
Заводской номер
Гайка М6-6Н.6.019 ГОСТ 5915-70
Количество на модель
4
№
4
Название детали
Закрылок левый
Заводской номер
70-8404023
Количество на модель
1
№
5
Название детали
Крыло правое
Заводской номер
70-8404020-01
Количество на модель
1
№
6
Название детали
Гайка М6-6Н.6.019
Заводской номер
Гайка М6-6Н.6.019
Количество на модель
18
№
7
Название детали
Шайба 6Т
Заводской номер
Шайба 6Т
Количество на модель
8
№
8
Название детали
Уплотнитель
Заводской номер
70-8404027
Количество на модель
2
№
10
Название детали
Планка
Заводской номер
70-8404018
Количество на модель
2
№
11
Название детали
Шторка
Заводской номер
70-8404049
Количество на модель
2
№
13
Название детали
Пружина
Заводской номер
80-8404031-Б
Количество на модель
2
№
14
Название детали
Гайка М6.6Н.6.019 ГОСТ 5915-70
Заводской номер
Гайка М6.6Н.6.019 ГОСТ 5915-70
Количество на модель
24
№
15
Название детали
Болт М6-6gх16.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М6-6gх16.88.35.019 ГОСТ 7796-70
Количество на модель
24
№
18
Название детали
Коврик пола
Заводской номер
70-6702074-Б
Количество на модель
1
№
19
Название детали
Коврик пола
Заводской номер
70-6702076-Б
Количество на модель
1
№
20
Название детали
Болт М8-6gх20.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М8-6gх20.88.35.019 ГОСТ 7796-70
Количество на модель
3
№
21
Название детали
Шайба 8Т б5Г 06 ГОСТ 6402-70
Заводской номер
Шайба 8Т б5Г 06 ГОСТ 6402-70
Количество на модель
3
№
22
Название детали
Гайка МН. ГОСТ
Заводской номер
Гайка М8.6Н.6.019 ГОСТ 5915-70
Количество на модель
3
№
23
Название детали
Короб пола
Заводской номер
70-6702260
Количество на модель
1
№
24
Название детали
Панель пола
Заводской номер
70-6702140
Количество на модель
1
№
25
Название детали
Накладка пола правая
Заводской номер
70-6702065
Количество на модель
1
№
26
Название детали
Накладка пола левая
Заводской номер
70-6702075
Количество на модель
1
№
27
Название детали
Шайба 6 65Г 06 ГОСТ 6402-70
Заводской номер
Шайба 6 65Г 06 ГОСТ 6402-70
Количество на модель
3
№
29
Название детали
Болт М8-6gх25.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М8-6gх25.88.35.019 ГОСТ 7796-70
Количество на модель
8
№
30
Название детали
Шайба 8.01.019 ГОСТ 11371-78
Заводской номер
Шайба 8.01.019 ГОСТ 11371-78
Количество на модель
8
№
31
Название детали
Шайба T D ГОСТ
Заводской номер
Шайба 8Т 65Г 06 ГОСТ 6402-70
Количество на модель
8
№
32
Название детали
Крыло
Заводской номер
70-8403012
Количество на модель
2
№
33
Название детали
Прокладка
Заводской номер
50-1301165
Количество на модель
8
№
34
Название детали
Кронштейн
Заводской номер
70-8403013
Количество на модель
2
№
35
Название детали
Кронштейн
Заводской номер
50-8403016-В
Количество на модель
1
№
36
Название детали
Шайба 16Н 65Г 06 ГОСТ 6402-70
Заводской номер
Шайба 16Н 65Г 06 ГОСТ 6402-70
Количество на модель
4
№
37
Название детали
Болт М16-6gх32.88.35.019
Заводской номер
Болт М16-6gх32.88.35.019
Количество на модель
4
№
38
Название детали
Кронштейн
Заводской номер
50-8403120
Количество на модель
1
№
39
Название детали
Планка
Заводской номер
40-8403024
Количество на модель
2
№
40
Название детали
Шторка грязевая
Заводской номер
40-8403025-А
Количество на модель
2
№
43
Название детали
Болт М6-6gх16.88.35.019
Заводской номер
Болт М6-6gх16.88.35.019
Количество на модель
6
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Закрылок правый | 70-8404023-01 | 1 | 1 | |||||
| Крыло левое | 70-8404020-А | 1 | 1 | |||||
| Крыло левое | 70-8404070 | 1 | 1 | |||||
| Крыло правое | 70-8404070-01 | 1 | 1 | |||||
| 1 | Болт М- х ГОСТ | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | 4 | 4 | 1 | |||
| 2 | Шайба 6.01.019 ГОСТ 6958-78 | Шайба 6.01.019 ГОСТ 6958-78 | 8 | 8 | 2 | |||
| 3 | Шайба T D ГОСТ | Шайба 6Т 65Г 06 ГОСТ 6402-70 | 4 | 4 | 3 | |||
| 4 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | 4 | 4 | 4 | |||
| 5 | Закрылок левый | 70-8404023 | 1 | 1 | 5 | |||
| 6 | Крыло правое | 70-8404020-01 | 1 | 1 | 6 | |||
| 7 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 | 18 | 18 | 7 | |||
| 8 | Шайба 6Т | Шайба 6Т | 8 | 8 | 8 | |||
| 10 | Уплотнитель | 70-8404027 | 2 | 2 | 10 | |||
| 11 | Планка | 70-8404018 | 2 | 2 | 11 | |||
| 13 | Шторка | 70-8404049 | 2 | 2 | 13 | |||
| 14 | Пружина | 80-8404031-Б | 2 | 2 | 14 | |||
| 15 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | 24 | 24 | 15 | |||
| 18 | Болт М6-6gх16.88.35.019 ГОСТ 7796-70 | Болт М6-6gх16.88.35.019 ГОСТ 7796-70 | 24 | 24 | 18 | |||
| 19 | Коврик пола | 70-6702074-Б | 1 | 1 | 19 | |||
| 20 | Коврик пола | 70-6702076-Б | 1 | 1 | 20 | |||
| 21 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | 3 | 3 | 21 | |||
| 22 | Шайба 8Т б5Г 06 ГОСТ 6402-70 | Шайба 8Т б5Г 06 ГОСТ 6402-70 | 3 | 3 | 22 | |||
| 23 | Гайка МН. ГОСТ | Гайка М8.6Н.6.019 ГОСТ 5915-70 | 3 | 3 | 23 | |||
| 24 | Короб пола | 70-6702260 | 1 | 1 | 24 | |||
| 25 | Панель пола | 70-6702140 | 1 | 1 | 25 | |||
| 26 | Накладка пола правая | 70-6702065 | 1 | 1 | 26 | |||
| 27 | Накладка пола левая | 70-6702075 | 1 | 1 | 27 | |||
| 29 | Шайба 6 65Г 06 ГОСТ 6402-70 | Шайба 6 65Г 06 ГОСТ 6402-70 | 3 | 3 | 29 | |||
| 30 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | 8 | 8 | 30 | |||
| 31 | Шайба 8.01.019 ГОСТ 11371-78 | Шайба 8.01.019 ГОСТ 11371-78 | 8 | 8 | 31 | |||
| 32 | Шайба T D ГОСТ | Шайба 8Т 65Г 06 ГОСТ 6402-70 | 8 | 8 | 32 | |||
| 33 | Крыло | 70-8403012 | 2 | 2 | 33 | |||
| 34 | Прокладка | 50-1301165 | 8 | 8 | 34 | |||
| 35 | Кронштейн | 70-8403013 | 2 | 2 | 35 | |||
| 36 | Кронштейн | 50-8403016-В | 1 | 1 | 36 | |||
| 37 | Шайба 16Н 65Г 06 ГОСТ 6402-70 | Шайба 16Н 65Г 06 ГОСТ 6402-70 | 4 | 4 | 37 | |||
| 38 | Болт М16-6gх32.88.35.019 | Болт М16-6gх32.88.35.019 | 4 | 4 | 38 | |||
| 39 | Кронштейн | 50-8403120 | 1 | 1 | 39 | |||
| 40 | Планка | 40-8403024 | 2 | 2 | 40 | |||
| 43 | Шторка грязевая | 40-8403025-А | 2 | 2 | 43 | |||
| 44 | Болт М6-6gх16.88.35.019 | Болт М6-6gх16.88.35.019 | 6 | 6 | 44 |
