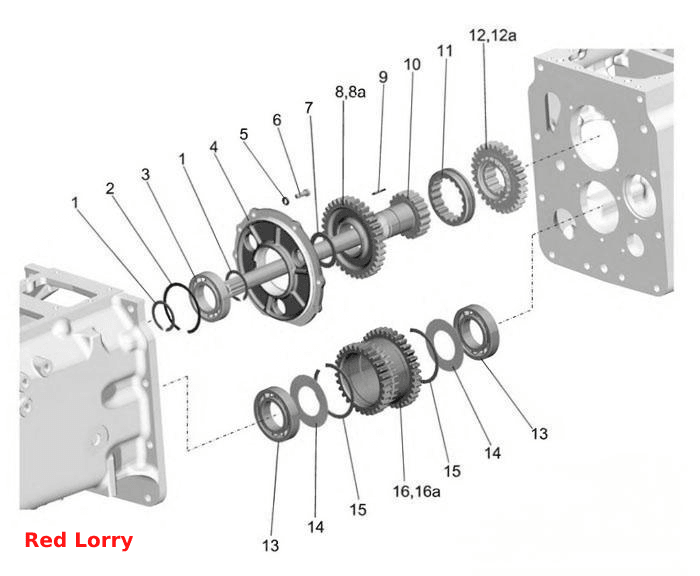

Редуктор (для механических КП)
100%
Название детали
Вал с крышкой
Заводской номер
70-1721020
Количество на модель
1
№
Название детали
Вал муфты с крышкой
Заводской номер
50-1721020
Количество на модель
1
№
Название детали
Шестерня
Заводской номер
50-1721040
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
2С55
Количество на модель
2
№
1
Название детали
Кольцо
Заводской номер
2С100
Количество на модель
1
№
2
Название детали
Подшипник
Заводской номер
211 АУШ1
Количество на модель
1
№
3
Название детали
Крышка опорная
Заводской номер
70-1721022
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
10 ОТ
Количество на модель
4
№
5
Название детали
Болт
Заводской номер
M10-6gx25.88.35.019
Количество на модель
4
№
6
Название детали
Шайба упорная
Заводской номер
70-1721023
Количество на модель
1
№
7
Название детали
Шестерня
Заводской номер
50-1721031
Количество на модель
1
№
8
Название детали
Шестерня
Заводской номер
70-1721031
Количество на модель
1
№
8
Название детали
Ролик
Заводской номер
4х34,8А3
Количество на модель
47
№
9
Название детали
Вал силовой передачи
Заводской номер
70-1721113-А
Количество на модель
1
№
10
Название детали
Муфта
Заводской номер
70-1721045
Количество на модель
1
№
11
Название детали
Шестерня
Заводской номер
50-1721025
Количество на модель
1
№
12
Название детали
Шестерня понижающего редуктора
Заводской номер
70-1721025
Количество на модель
1
№
12
Название детали
Подшипник
Заводской номер
212 АУШ1
Количество на модель
2
№
13
Название детали
Шайба маслоотражательная
Заводской номер
70-1721318
Количество на модель
2
№
14
Название детали
КОЛЬЦО
Заводской номер
2С110
Количество на модель
2
№
15
Название детали
Шестерня редуктора
Заводской номер
70-1721041
Количество на модель
1
№
16
Название детали
Шестерня редуктора в сборе
Заводской номер
70-1721040
Количество на модель
1
№
16
Название детали
Шестерня
Заводской номер
50-1721041
Количество на модель
1
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал с крышкой | 70-1721020 | 1 | 1 | |||||
| Вал муфты с крышкой | 50-1721020 | 1 | 1 | |||||
| Шестерня | 50-1721040 | 1 | 1 | |||||
| 1 | Кольцо | 2С55 | 2 | 2 | 1 | |||
| 2 | Кольцо | 2С100 | 1 | 1 | 2 | |||
| 3 | Подшипник | 211 АУШ1 | 1 | 1 | 3 | |||
| 4 | Крышка опорная | 70-1721022 | 1 | 1 | 4 | |||
| 5 | Шайба | 10 ОТ | 4 | 4 | 5 | |||
| 6 | Болт | M10-6gx25.88.35.019 | 4 | 4 | 6 | |||
| 7 | Шайба упорная | 70-1721023 | 1 | 1 | 7 | |||
| 8 | Шестерня | 50-1721031 | 1 | 1 | 8 | |||
| 8 | Шестерня | 70-1721031 | 1 | 1 | 8 | |||
| 9 | Ролик | 4х34,8А3 | 47 | 47 | 9 | |||
| 10 | Вал силовой передачи | 70-1721113-А | 1 | 1 | 10 | |||
| 11 | Муфта | 70-1721045 | 1 | 1 | 11 | |||
| 12 | Шестерня | 50-1721025 | 1 | 1 | 12 | |||
| 12 | Шестерня понижающего редуктора | 70-1721025 | 1 | 1 | 12 | |||
| 13 | Подшипник | 212 АУШ1 | 2 | 2 | 13 | |||
| 14 | Шайба маслоотражательная | 70-1721318 | 2 | 2 | 14 | |||
| 15 | КОЛЬЦО | 2С110 | 2 | 2 | 15 | |||
| 16 | Шестерня редуктора | 70-1721041 | 1 | 1 | 16 | |||
| 16 | Шестерня редуктора в сборе | 70-1721040 | 1 | 1 | 16 | |||
| 16 | Шестерня | 50-1721041 | 1 | 1 | 16 |
