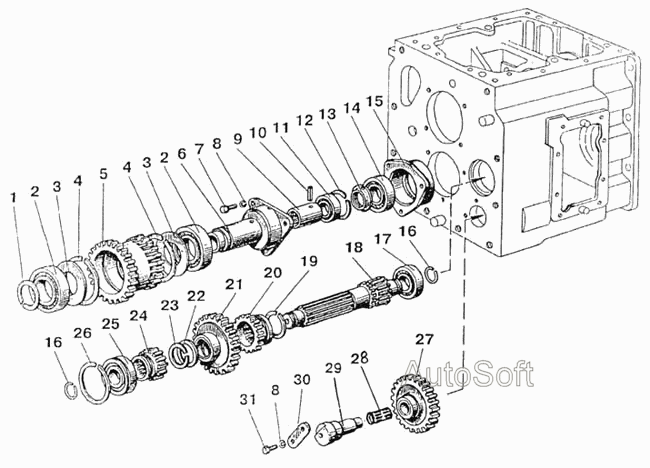

Вал I передачи и заднего хода. Опоры промежуточного и внутреннего валов
100%
Название детали
Кольцо
Заводской номер
2С60
Количество на модель
1
№
1
Название детали
Шарикоподшипник ГОСТ
Заводской номер
212
Количество на модель
2
№
2
Название детали
Шайба маслоотражательная
Заводской номер
70-1721318
Количество на модель
2
№
3
Название детали
КОЛЬЦО
Заводской номер
2С110
Количество на модель
2
№
4
Название детали
Шестерня редуктора в сборе
Заводской номер
70-1721040
Количество на модель
1
№
5
Название детали
Шестерня
Заводской номер
50-1721040
Количество на модель
№
5
Название детали
Шестерня редуктора
Заводской номер
70-1721041
Количество на модель
1
№
5
Название детали
Шестерня
Заводской номер
50-1721041
Количество на модель
№
5
Название детали
Гнездо
Заводской номер
70-1701186
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
М10х35
Количество на модель
3
№
7
Название детали
Шайба
Заводской номер
ШП10
Количество на модель
5
№
8
Название детали
Втулка
Заводской номер
50-1701188
Количество на модель
1
№
9
Название детали
Штифт
Заводской номер
8х45
Количество на модель
1
№
10
Название детали
Подшипник
Заводской номер
307А
Количество на модель
1
№
11
Название детали
Кольцо
Заводской номер
2С80
Количество на модель
1
№
12
Название детали
Гайка вала
Заводской номер
50-1701181
Количество на модель
1
№
13
Название детали
Подшипник
Заводской номер
60210-АУШ1
Количество на модель
1
№
14
Название детали
Гнездо подшипника
Заводской номер
50-1701184
Количество на модель
1
№
15
Название детали
Кольцо
Заводской номер
Х4М-1701163
Количество на модель
2
№
16
Название детали
Подшипник
Заводской номер
208А
Количество на модель
1
№
17
Название детали
Ban
Заводской номер
70-1701382-А
Количество на модель
1
№
18
Название детали
Кольцо
Заводской номер
2С65
Количество на модель
1
№
19
Название детали
Шестерня включения ходоуменьшителя I
Заводской номер
70-1701072
Количество на модель
1
№
20
Название детали
Шестерня привода ходоуменьшителя
Заводской номер
70-1701224
Количество на модель
1
№
21
Название детали
Шайба
Заводской номер
70-1701226
Количество на модель
1
№
22
Название детали
Кольцо
Заводской номер
2С50
Количество на модель
1
№
23
Название детали
Шестерня I передачи и заднего хода
Заводской номер
50-1701212-А
Количество на модель
1
№
24
Название детали
Подшипник
Заводской номер
50308-А
Количество на модель
1
№
25
Название детали
Кольцо
Заводской номер
КСП90
Количество на модель
1
№
26
Название детали
Шестерня заднего хода промежуточная
Заводской номер
70-1701082
Количество на модель
1
№
27
Название детали
Подшипник
Заводской номер
КК30х35х46Е
Количество на модель
1
№
28
Название детали
Ось
Заводской номер
50-1701434-А
Количество на модель
1
№
29
Название детали
Планка
Заводской номер
50-1702082-А
Количество на модель
1
№
30
Название детали
Болт
Заводской номер
М10х25
Количество на модель
2
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кольцо | 2С60 | 1 | 1 | 1 | |||
| 2 | Шарикоподшипник ГОСТ | 212 | 2 | 2 | 2 | |||
| 3 | Шайба маслоотражательная | 70-1721318 | 2 | 2 | 3 | |||
| 4 | КОЛЬЦО | 2С110 | 2 | 2 | 4 | |||
| 5 | Шестерня редуктора в сборе | 70-1721040 | 1 | 1 | 5 | |||
| 5 | Шестерня | 50-1721040 | 5 | |||||
| 5 | Шестерня редуктора | 70-1721041 | 1 | 1 | 5 | |||
| 5 | Шестерня | 50-1721041 | 5 | |||||
| 6 | Гнездо | 70-1701186 | 1 | 1 | 6 | |||
| 7 | Болт | М10х35 | 3 | 3 | 7 | |||
| 8 | Шайба | ШП10 | 5 | 5 | 8 | |||
| 9 | Втулка | 50-1701188 | 1 | 1 | 9 | |||
| 10 | Штифт | 8х45 | 1 | 1 | 10 | |||
| 11 | Подшипник | 307А | 1 | 1 | 11 | |||
| 12 | Кольцо | 2С80 | 1 | 1 | 12 | |||
| 13 | Гайка вала | 50-1701181 | 1 | 1 | 13 | |||
| 14 | Подшипник | 60210-АУШ1 | 1 | 1 | 14 | |||
| 15 | Гнездо подшипника | 50-1701184 | 1 | 1 | 15 | |||
| 16 | Кольцо | Х4М-1701163 | 2 | 2 | 16 | |||
| 17 | Подшипник | 208А | 1 | 1 | 17 | |||
| 18 | Ban | 70-1701382-А | 1 | 1 | 18 | |||
| 19 | Кольцо | 2С65 | 1 | 1 | 19 | |||
| 20 | Шестерня включения ходоуменьшителя I | 70-1701072 | 1 | 1 | 20 | |||
| 21 | Шестерня привода ходоуменьшителя | 70-1701224 | 1 | 1 | 21 | |||
| 22 | Шайба | 70-1701226 | 1 | 1 | 22 | |||
| 23 | Кольцо | 2С50 | 1 | 1 | 23 | |||
| 24 | Шестерня I передачи и заднего хода | 50-1701212-А | 1 | 1 | 24 | |||
| 25 | Подшипник | 50308-А | 1 | 1 | 25 | |||
| 26 | Кольцо | КСП90 | 1 | 1 | 26 | |||
| 27 | Шестерня заднего хода промежуточная | 70-1701082 | 1 | 1 | 27 | |||
| 28 | Подшипник | КК30х35х46Е | 1 | 1 | 28 | |||
| 29 | Ось | 50-1701434-А | 1 | 1 | 29 | |||
| 30 | Планка | 50-1702082-А | 1 | 1 | 30 | |||
| 31 | Болт | М10х25 | 2 | 2 | 31 |
