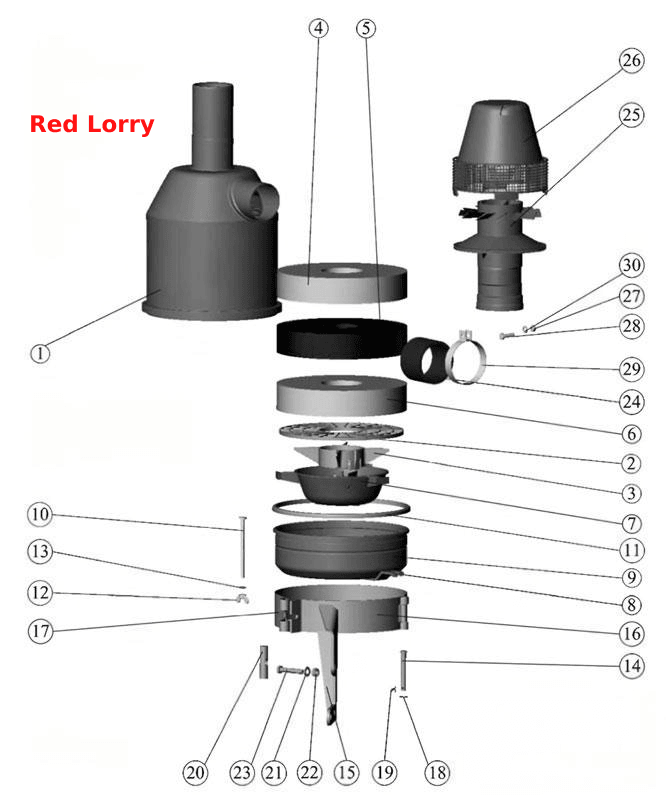

Установка воздухоочистителя
100%
Название детали
Установка воздухоочистителя
Заводской номер
240-1109010-А-15
Количество на модель
1
№
Название детали
Воздухоочиститель
Заводской номер
240-1109015-А-08
Количество на модель
1
№
Название детали
КОРПУС ВОЗДУХООЧИСТИТЕЛЯ
Заводской номер
240-1109035-А2-09
Количество на модель
1
№
1
Название детали
Обойма
Заводской номер
240-1109095
Количество на модель
1
№
2
Название детали
СТОПОР ОБОЙМЫ
Заводской номер
240-1109096-Б1
Количество на модель
1
№
3
Название детали
Элемент фильтрующий
Заводской номер
240-1109165
Количество на модель
1
№
4
Название детали
Элемент фильтрующий
Заводской номер
240-1109166-Б
Количество на модель
1
№
5
Название детали
Элемент фильтрующий
Заводской номер
240-1109167-Б
Количество на модель
1
№
6
Название детали
Ванна масляная
Заводской номер
240-1109254-В
Количество на модель
1
№
7
Название детали
Поддон
Заводской номер
240-1109255
Количество на модель
1
№
8
Название детали
Болт стяжной
Заводской номер
240-1109262
Количество на модель
2
№
9
Название детали
Кольцо
Заводской номер
240-1109306
Количество на модель
1
№
10
Название детали
Гайка-барашек
Заводской номер
М6-6Н.45Л
Количество на модель
2
№
11
Название детали
Шайба
Заводской номер
6.01.08КП
Количество на модель
2
№
12
Название детали
Палец
Заводской номер
50-1109296-Б
Количество на модель
1
№
13
Название детали
Кронштейн
Заводской номер
240-1109290-Б1
Количество на модель
1
№
14
Название детали
Хомут
Заводской номер
240-1109299
Количество на модель
1
№
15
Название детали
Кронштейн (, , , , , , )
Заводской номер
240-1109280
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
50-1401067
Количество на модель
1
№
16
Название детали
Шплинт
Заводской номер
3.2X18.019
Количество на модель
1
№
17
Название детали
Палец
Заводской номер
50Л-1109301-Б
Количество на модель
1
№
18
Название детали
Гайка
Заводской номер
М8-6Н
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
M8-6gX 45
Количество на модель
1
№
21
Название детали
Рукав-деталь
Заводской номер
РД 63-74-75-0,2
Количество на модель
1
№
22
Название детали
Патрубок
Заводской номер
A53.21.001
Количество на модель
1
№
23
Название детали
Обложка
Заводской номер
A53.21.002
Количество на модель
1
№
24
Название детали
Моноциклон
Заводской номер
A53.21.000
Количество на модель
1
№
25
Название детали
Хомут стяжной
Заводской номер
XC-71.016
Количество на модель
2
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка воздухоочистителя | 240-1109010-А-15 | 1 | 1 | |||||
| Воздухоочиститель | 240-1109015-А-08 | 1 | 1 | |||||
| 1 | КОРПУС ВОЗДУХООЧИСТИТЕЛЯ | 240-1109035-А2-09 | 1 | 1 | 1 | |||
| 2 | Обойма | 240-1109095 | 1 | 1 | 2 | |||
| 3 | СТОПОР ОБОЙМЫ | 240-1109096-Б1 | 1 | 1 | 3 | |||
| 4 | Элемент фильтрующий | 240-1109165 | 1 | 1 | 4 | |||
| 5 | Элемент фильтрующий | 240-1109166-Б | 1 | 1 | 5 | |||
| 6 | Элемент фильтрующий | 240-1109167-Б | 1 | 1 | 6 | |||
| 7 | Ванна масляная | 240-1109254-В | 1 | 1 | 7 | |||
| 8 | Поддон | 240-1109255 | 1 | 1 | 8 | |||
| 9 | Болт стяжной | 240-1109262 | 2 | 2 | 9 | |||
| 10 | Кольцо | 240-1109306 | 1 | 1 | 10 | |||
| 11 | Гайка-барашек | М6-6Н.45Л | 2 | 2 | 11 | |||
| 12 | Шайба | 6.01.08КП | 2 | 2 | 12 | |||
| 13 | Палец | 50-1109296-Б | 1 | 1 | 13 | |||
| 14 | Кронштейн | 240-1109290-Б1 | 1 | 1 | 14 | |||
| 15 | Хомут | 240-1109299 | 1 | 1 | 15 | |||
| 15 | Кронштейн (, , , , , , ) | 240-1109280 | 1 | 1 | 15 | |||
| 16 | Шайба | 50-1401067 | 1 | 1 | 16 | |||
| 17 | Шплинт | 3.2X18.019 | 1 | 1 | 17 | |||
| 18 | Палец | 50Л-1109301-Б | 1 | 1 | 18 | |||
| 20 | Гайка | М8-6Н | 1 | 1 | 20 | |||
| 21 | Болт | M8-6gX 45 | 1 | 1 | 21 | |||
| 22 | Рукав-деталь | РД 63-74-75-0,2 | 1 | 1 | 22 | |||
| 23 | Патрубок | A53.21.001 | 1 | 1 | 23 | |||
| 24 | Обложка | A53.21.002 | 1 | 1 | 24 | |||
| 25 | Моноциклон | A53.21.000 | 1 | 1 | 25 | |||
| 25 | Хомут стяжной | XC-71.016 | 2 | 2 | 25 |
