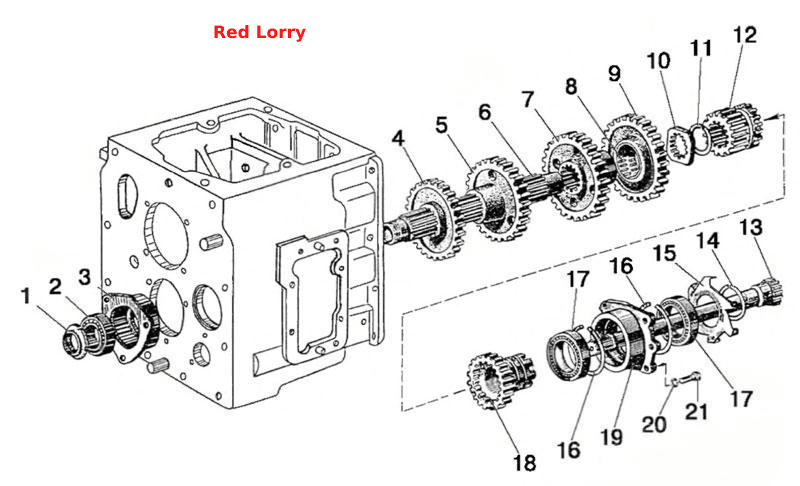

Вал внутренний. Вал промежуточный
100%
Название детали
Шестерня II ступени редуктора в сборе
Заводской номер
50-1701190-А
Количество на модель
1
№
Название детали
Гнездо подшипника с подшипником в сборе
Заводской номер
50-1701200
Количество на модель
1
№
Название детали
Шестерня
Заводской номер
Ф50-1701065
Количество на модель
1
№
Название детали
Гайка вала
Заводской номер
50-1701181
Количество на модель
1
№
1
Название детали
Подшипник
Заводской номер
60210АУШ1
Количество на модель
1
№
2
Название детали
Гнездо подшипника
Заводской номер
50-1701184
Количество на модель
1
№
3
Название детали
Шестерня V передачи и з. х.
Заводской номер
50-1701218
Количество на модель
1
№
4
Название детали
Шестерня IV передачи
Заводской номер
50-1701216
Количество на модель
1
№
5
Название детали
Вал промежуточный
Заводской номер
70-1701182-Б
Количество на модель
1
№
6
Название детали
Шестерня III передачи
Заводской номер
50-1701214
Количество на модель
1
№
7
Название детали
Подшипник
Заводской номер
ЗКК 72x82x45 Е
Количество на модель
1
№
8
Название детали
Шестерня промежуточная
Заводской номер
Ф50-1701056-Б
Количество на модель
1
№
9
Название детали
Шайба упорная
Заводской номер
50-1701183
Количество на модель
1
№
10
Название детали
Упор
Заводской номер
50-1701187
Количество на модель
1
№
11
Название детали
Шестерня 1-й ступени редуктора
Заводской номер
70-1701196
Количество на модель
1
№
12
Название детали
Вал внутренний
Заводской номер
50-1701185
Количество на модель
1
№
13
Название детали
Кольцо
Заводской номер
2С75
Количество на модель
1
№
14
Название детали
Крыльчатка
Заводской номер
50-1701401
Количество на модель
1
№
15
Название детали
Кольцо
Заводской номер
2С115
Количество на модель
2
№
16
Название детали
Подшипник
Заводской номер
6-12115ЕМУШ1
Количество на модель
2
№
17
Название детали
Шестерня II ступени редуктора
Заводской номер
50-1701198-А
Количество на модель
1
№
18
Название детали
Стакан
Заводской номер
50-1701195
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
ШП 12
Количество на модель
4
№
20
Название детали
Болт
Заводской номер
М12x35
Количество на модель
4
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шестерня II ступени редуктора в сборе | 50-1701190-А | 1 | 1 | |||||
| Гнездо подшипника с подшипником в сборе | 50-1701200 | 1 | 1 | |||||
| Шестерня | Ф50-1701065 | 1 | 1 | |||||
| 1 | Гайка вала | 50-1701181 | 1 | 1 | 1 | |||
| 2 | Подшипник | 60210АУШ1 | 1 | 1 | 2 | |||
| 3 | Гнездо подшипника | 50-1701184 | 1 | 1 | 3 | |||
| 4 | Шестерня V передачи и з. х. | 50-1701218 | 1 | 1 | 4 | |||
| 5 | Шестерня IV передачи | 50-1701216 | 1 | 1 | 5 | |||
| 6 | Вал промежуточный | 70-1701182-Б | 1 | 1 | 6 | |||
| 7 | Шестерня III передачи | 50-1701214 | 1 | 1 | 7 | |||
| 8 | Подшипник | ЗКК 72x82x45 Е | 1 | 1 | 8 | |||
| 9 | Шестерня промежуточная | Ф50-1701056-Б | 1 | 1 | 9 | |||
| 10 | Шайба упорная | 50-1701183 | 1 | 1 | 10 | |||
| 11 | Упор | 50-1701187 | 1 | 1 | 11 | |||
| 12 | Шестерня 1-й ступени редуктора | 70-1701196 | 1 | 1 | 12 | |||
| 13 | Вал внутренний | 50-1701185 | 1 | 1 | 13 | |||
| 14 | Кольцо | 2С75 | 1 | 1 | 14 | |||
| 15 | Крыльчатка | 50-1701401 | 1 | 1 | 15 | |||
| 16 | Кольцо | 2С115 | 2 | 2 | 16 | |||
| 17 | Подшипник | 6-12115ЕМУШ1 | 2 | 2 | 17 | |||
| 18 | Шестерня II ступени редуктора | 50-1701198-А | 1 | 1 | 18 | |||
| 19 | Стакан | 50-1701195 | 1 | 1 | 19 | |||
| 20 | Шайба | ШП 12 | 4 | 4 | 20 | |||
| 21 | Болт | М12x35 | 4 | 4 | 21 |
