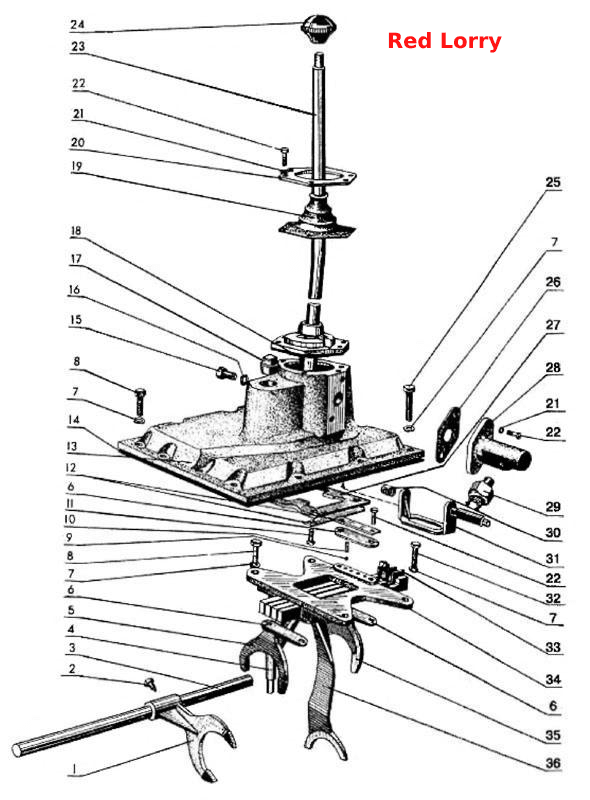

Коробка передач с рычагом переключения по центру (обозначение и краткая характеристика)
100%
Название детали
Крышка коробки передач 50-1702080 в сборе
Заводской номер
70-1702010
Количество на модель
1
№
Название детали
Корпус вилок в сборе
Заводской номер
50-1702080
Количество на модель
1
№
Название детали
Вилка переключения редуктора
Заводской номер
50-1702028
Количество на модель
1
№
1
Название детали
Винт установочный
Заводской номер
36-1702110
Количество на модель
1
№
2
Название детали
Валик
Заводской номер
50-1702063
Количество на модель
1
№
3
Название детали
Поводок
Заводской номер
50-1702095-А1
Количество на модель
1
№
4
Название детали
Вилка переключения IV и V передач
Заводской номер
50-1702116
Количество на модель
1
№
5
Название детали
Планка вилок переключения
Заводской номер
50-1702081
Количество на модель
3
№
6
Название детали
Шайба
Заводской номер
ШП 10
Количество на модель
14
№
7
Название детали
Болт
Заводской номер
М10x25
Количество на модель
18
№
8
Название детали
Шарик ГОСТ 3722-81
Заводской номер
10,0-60
Количество на модель
4
№
9
Название детали
Пружина фиксатора
Заводской номер
50-1702148-А
Количество на модель
4
№
10
Название детали
Болт
Заводской номер
М10х18
Количество на модель
4
№
11
Название детали
Пластина стопорная
Заводской номер
50-1702107-А
Количество на модель
2
№
12
Название детали
Крышка
Заводской номер
50-1702025-А
Количество на модель
1
№
13
Название детали
Прокладка
Заводской номер
50-1702026
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
М12x25
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
ШП 12
Количество на модель
3
№
16
Название детали
Пробка
Заводской номер
КГ 1 1/4
Количество на модель
1
№
17
Название детали
Прокладка
Заводской номер
50-1702121
Количество на модель
1
№
18
Название детали
Чехол
Заводской номер
50-1702236
Количество на модель
1
№
19
Название детали
Кольцо нажимное
Заводской номер
50-1702231
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
ШП8
Количество на модель
8
№
21
Название детали
Болт
Заводской номер
М8х25
Количество на модель
8
№
22
Название детали
Рычаг переключения
Заводской номер
70-1702020-А
Количество на модель
1
№
23
Название детали
Рукоятка
Заводской номер
70-1702125
Количество на модель
1
№
24
Название детали
Болт
Заводской номер
М10x60
Количество на модель
2
№
25
Название детали
Прокладка
Заводской номер
50-1702045
Количество на модель
1
№
26
Название детали
Пластина ограничительная
Заводской номер
50-1702084
Количество на модель
1
№
27
Название детали
Втулка
Заводской номер
50-1702044
Количество на модель
1
№
28
Название детали
Выключатель
Заводской номер
ВК12-3
Количество на модель
1
№
29
Название детали
Пружина
Заводской номер
36-1301163
Количество на модель
1
№
30
Название детали
Рамка
Заводской номер
70-1702040-01
Количество на модель
1
№
31
Название детали
Болт призонный М12х42
Заводской номер
50-1702092
Количество на модель
2
№
32
Название детали
Планка замковая
Заводской номер
50-1702083
Количество на модель
3
№
33
Название детали
Корпус вилок
Заводской номер
50-1702085
Количество на модель
1
№
34
Название детали
Вилка переключения III передачи
Заводской номер
50-1702096
Количество на модель
1
№
35
Название детали
Вилка 1-й передачи и заднего хода
Заводской номер
74-1702086
Количество на модель
1
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Крышка коробки передач 50-1702080 в сборе | 70-1702010 | 1 | 1 | |||||
| Корпус вилок в сборе | 50-1702080 | 1 | 1 | |||||
| 1 | Вилка переключения редуктора | 50-1702028 | 1 | 1 | 1 | |||
| 2 | Винт установочный | 36-1702110 | 1 | 1 | 2 | |||
| 3 | Валик | 50-1702063 | 1 | 1 | 3 | |||
| 4 | Поводок | 50-1702095-А1 | 1 | 1 | 4 | |||
| 5 | Вилка переключения IV и V передач | 50-1702116 | 1 | 1 | 5 | |||
| 6 | Планка вилок переключения | 50-1702081 | 3 | 3 | 6 | |||
| 7 | Шайба | ШП 10 | 14 | 14 | 7 | |||
| 8 | Болт | М10x25 | 18 | 18 | 8 | |||
| 9 | Шарик ГОСТ 3722-81 | 10,0-60 | 4 | 4 | 9 | |||
| 10 | Пружина фиксатора | 50-1702148-А | 4 | 4 | 10 | |||
| 11 | Болт | М10х18 | 4 | 4 | 11 | |||
| 12 | Пластина стопорная | 50-1702107-А | 2 | 2 | 12 | |||
| 13 | Крышка | 50-1702025-А | 1 | 1 | 13 | |||
| 14 | Прокладка | 50-1702026 | 1 | 1 | 14 | |||
| 15 | Болт | М12x25 | 1 | 1 | 15 | |||
| 16 | Шайба | ШП 12 | 3 | 3 | 16 | |||
| 17 | Пробка | КГ 1 1/4 | 1 | 1 | 17 | |||
| 18 | Прокладка | 50-1702121 | 1 | 1 | 18 | |||
| 19 | Чехол | 50-1702236 | 1 | 1 | 19 | |||
| 20 | Кольцо нажимное | 50-1702231 | 1 | 1 | 20 | |||
| 21 | Шайба | ШП8 | 8 | 8 | 21 | |||
| 22 | Болт | М8х25 | 8 | 8 | 22 | |||
| 23 | Рычаг переключения | 70-1702020-А | 1 | 1 | 23 | |||
| 24 | Рукоятка | 70-1702125 | 1 | 1 | 24 | |||
| 25 | Болт | М10x60 | 2 | 2 | 25 | |||
| 26 | Прокладка | 50-1702045 | 1 | 1 | 26 | |||
| 27 | Пластина ограничительная | 50-1702084 | 1 | 1 | 27 | |||
| 28 | Втулка | 50-1702044 | 1 | 1 | 28 | |||
| 29 | Выключатель | ВК12-3 | 1 | 1 | 29 | |||
| 30 | Пружина | 36-1301163 | 1 | 1 | 30 | |||
| 31 | Рамка | 70-1702040-01 | 1 | 1 | 31 | |||
| 32 | Болт призонный М12х42 | 50-1702092 | 2 | 2 | 32 | |||
| 33 | Планка замковая | 50-1702083 | 3 | 3 | 33 | |||
| 34 | Корпус вилок | 50-1702085 | 1 | 1 | 34 | |||
| 35 | Вилка переключения III передачи | 50-1702096 | 1 | 1 | 35 | |||
| 36 | Вилка 1-й передачи и заднего хода | 74-1702086 | 1 | 1 | 36 |
