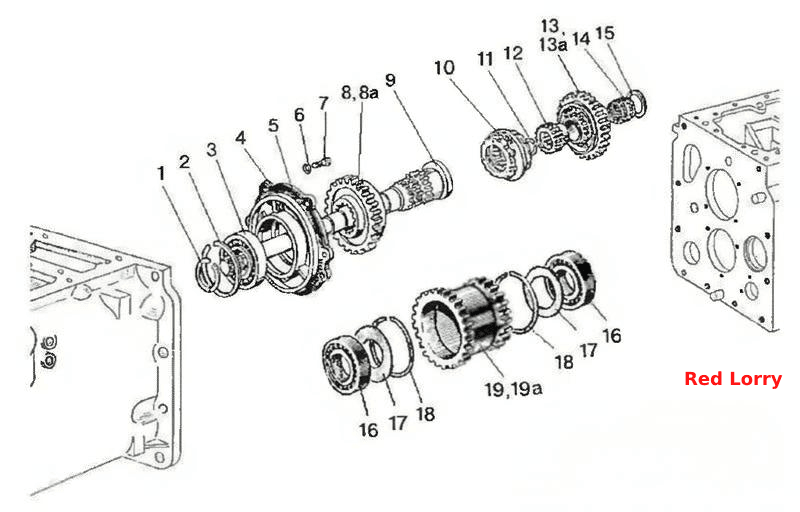

Синхронизированный понижающий редуктор/синхронизированный ускоритель
100%
Название детали
Вал в сборе
Заводской номер
74-1721020
Количество на модель
1
№
Название детали
Вал в сборе
Заводской номер
74-1721020-01
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
2С55
Количество на модель
1
№
1
Название детали
КОЛЬЦО
Заводской номер
2С110
Количество на модель
1
№
2
Название детали
Подшипник
Заводской номер
211АУШ1
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
74-1721023
Количество на модель
1
№
4
Название детали
Прокладка
Заводской номер
74-1721023-01
Количество на модель
1
№
4
Название детали
Крышка опорная
Заводской номер
70-1721022
Количество на модель
1
№
5
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
10ОТ
Количество на модель
4
№
6
Название детали
Болт
Заводской номер
M10-6gx25.88.35.019
Количество на модель
4
№
7
Название детали
Шестерня
Заводской номер
74-1721090
Количество на модель
1
№
8
Название детали
Шестерня
Заводской номер
74-1721090-01
Количество на модель
1
№
8
Название детали
Вал
Заводской номер
74-1721113
Количество на модель
1
№
9
Название детали
Синхронизатор
Заводской номер
74-1701060-А
Количество на модель
1
№
10
Название детали
Кольцо
Заводской номер
С40
Количество на модель
1
№
11
Название детали
Втулка
Заводской номер
74-1721028
Количество на модель
1
№
12
Название детали
Шестерня
Заводской номер
74-1721080-01
Количество на модель
1
№
13
Название детали
Шестерня
Заводской номер
74-1721080
Количество на модель
1
№
13
Название детали
Подшипник
Заводской номер
3КК50х57х36Е
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
74-1701026
Количество на модель
1
№
15
Название детали
Подшипник
Заводской номер
212АУШ1
Количество на модель
2
№
16
Название детали
Шайба маслоотражательная
Заводской номер
70-1721318
Количество на модель
2
№
17
Название детали
Шестерня редуктора
Заводской номер
70-1721041
Количество на модель
1
№
19
Название детали
Шестерня
Заводской номер
50-1721040
Количество на модель
1
№
19
Название детали
Шестерня редуктора в сборе
Заводской номер
70-1721040
Количество на модель
1
№
19
Название детали
Шестерня
Заводской номер
50-1721041
Количество на модель
1
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал в сборе | 74-1721020 | 1 | 1 | |||||
| Вал в сборе | 74-1721020-01 | 1 | 1 | |||||
| 1 | Кольцо | 2С55 | 1 | 1 | 1 | |||
| 2 | КОЛЬЦО | 2С110 | 1 | 1 | 2 | |||
| 3 | Подшипник | 211АУШ1 | 1 | 1 | 3 | |||
| 4 | Прокладка | 74-1721023 | 1 | 1 | 4 | |||
| 4 | Прокладка | 74-1721023-01 | 1 | 1 | 4 | |||
| 5 | Крышка опорная | 70-1721022 | 1 | 1 | 5 | |||
| 6 | Шайба ОСТ 37.001.115-75 | 10ОТ | 4 | 4 | 6 | |||
| 7 | Болт | M10-6gx25.88.35.019 | 4 | 4 | 7 | |||
| 8 | Шестерня | 74-1721090 | 1 | 1 | 8 | |||
| 8 | Шестерня | 74-1721090-01 | 1 | 1 | 8 | |||
| 9 | Вал | 74-1721113 | 1 | 1 | 9 | |||
| 10 | Синхронизатор | 74-1701060-А | 1 | 1 | 10 | |||
| 11 | Кольцо | С40 | 1 | 1 | 11 | |||
| 12 | Втулка | 74-1721028 | 1 | 1 | 12 | |||
| 13 | Шестерня | 74-1721080-01 | 1 | 1 | 13 | |||
| 13 | Шестерня | 74-1721080 | 1 | 1 | 13 | |||
| 14 | Подшипник | 3КК50х57х36Е | 1 | 1 | 14 | |||
| 15 | Шайба | 74-1701026 | 1 | 1 | 15 | |||
| 16 | Подшипник | 212АУШ1 | 2 | 2 | 16 | |||
| 17 | Шайба маслоотражательная | 70-1721318 | 2 | 2 | 17 | |||
| 19 | Шестерня редуктора | 70-1721041 | 1 | 1 | 19 | |||
| 19 | Шестерня | 50-1721040 | 1 | 1 | 19 | |||
| 19 | Шестерня редуктора в сборе | 70-1721040 | 1 | 1 | 19 | |||
| 19 | Шестерня | 50-1721041 | 1 | 1 | 19 |
