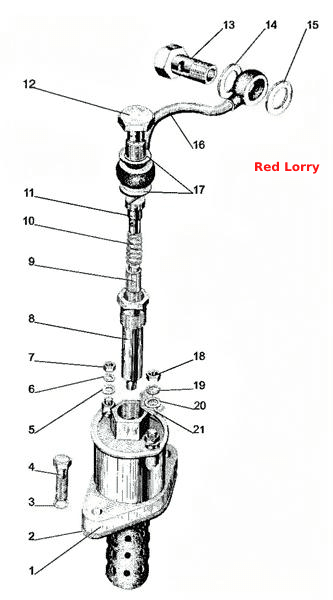

Подогреватель электрофакельный
100%
Название детали
Электрофакельный подогреватель ЭФП-8101
Заводской номер
ЭФП-8101500-01
Количество на модель
1
№
Название детали
Корпус с катушкой
Заводской номер
ЭФП-8101563-Б
Количество на модель
1
№
1
Название детали
Катушка
Заводской номер
ЭФП-8101570
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
240-3707115-А1
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
6Т
Количество на модель
2
№
3
Название детали
Болт
Заводской номер
M6-6gx20.88.35.016
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
С4.01.019
Количество на модель
1
№
5
Название детали
Шайба 4
Заводской номер
4
Количество на модель
1
№
6
Название детали
Гайка
Заводской номер
М4-6Н.6.019
Количество на модель
1
№
7
Название детали
Корпус клапана
Заводской номер
ЭФП-8101610
Количество на модель
1
№
8
Название детали
Клапан
Заводской номер
ЭФП-8101605-В
Количество на модель
1
№
9
Название детали
Пружина перепускного клапана
Заводской номер
16-057
Количество на модель
1
№
10
Название детали
Штуцер
Заводской номер
ЭФП-8101628-Б
Количество на модель
1
№
11
Название детали
Болт штуцера
Заводской номер
ЭФП-8101627-В
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
36-1104787
Количество на модель
1
№
13
Название детали
Прокладка
Заводской номер
36-1104788
Количество на модель
1
№
14
Название детали
Прокладка
Заводской номер
36-1104788-01
Количество на модель
1
№
15
Название детали
Трубопровод
Заводской номер
242-3701130-Б
Количество на модель
1
№
16
Название детали
Прокладка
Заводской номер
240-1007209
Количество на модель
2
№
17
Название детали
Гайка ГОСТ 5915-70
Заводской номер
М5-6Н.6.019
Количество на модель
1
№
18
Название детали
шпонка
Заводской номер
5
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
С5.01.019
Количество на модель
1
№
20
Название детали
Изолятор
Заводской номер
ЭФП-8101696
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Электрофакельный подогреватель ЭФП-8101 | ЭФП-8101500-01 | 1 | 1 | |||||
| 1 | Корпус с катушкой | ЭФП-8101563-Б | 1 | 1 | 1 | |||
| 1 | Катушка | ЭФП-8101570 | 1 | 1 | 1 | |||
| 2 | Прокладка | 240-3707115-А1 | 1 | 1 | 2 | |||
| 3 | Шайба | 6Т | 2 | 2 | 3 | |||
| 4 | Болт | M6-6gx20.88.35.016 | 2 | 2 | 4 | |||
| 5 | Шайба | С4.01.019 | 1 | 1 | 5 | |||
| 6 | Шайба 4 | 4 | 1 | 1 | 6 | |||
| 7 | Гайка | М4-6Н.6.019 | 1 | 1 | 7 | |||
| 8 | Корпус клапана | ЭФП-8101610 | 1 | 1 | 8 | |||
| 9 | Клапан | ЭФП-8101605-В | 1 | 1 | 9 | |||
| 10 | Пружина перепускного клапана | 16-057 | 1 | 1 | 10 | |||
| 11 | Штуцер | ЭФП-8101628-Б | 1 | 1 | 11 | |||
| 12 | Болт штуцера | ЭФП-8101627-В | 1 | 1 | 12 | |||
| 13 | Болт | 36-1104787 | 1 | 1 | 13 | |||
| 14 | Прокладка | 36-1104788 | 1 | 1 | 14 | |||
| 15 | Прокладка | 36-1104788-01 | 1 | 1 | 15 | |||
| 16 | Трубопровод | 242-3701130-Б | 1 | 1 | 16 | |||
| 17 | Прокладка | 240-1007209 | 2 | 2 | 17 | |||
| 18 | Гайка ГОСТ 5915-70 | М5-6Н.6.019 | 1 | 1 | 18 | |||
| 19 | шпонка | 5 | 1 | 1 | 19 | |||
| 20 | Шайба | С5.01.019 | 1 | 1 | 20 | |||
| 21 | Изолятор | ЭФП-8101696 | 1 | 1 | 21 |
