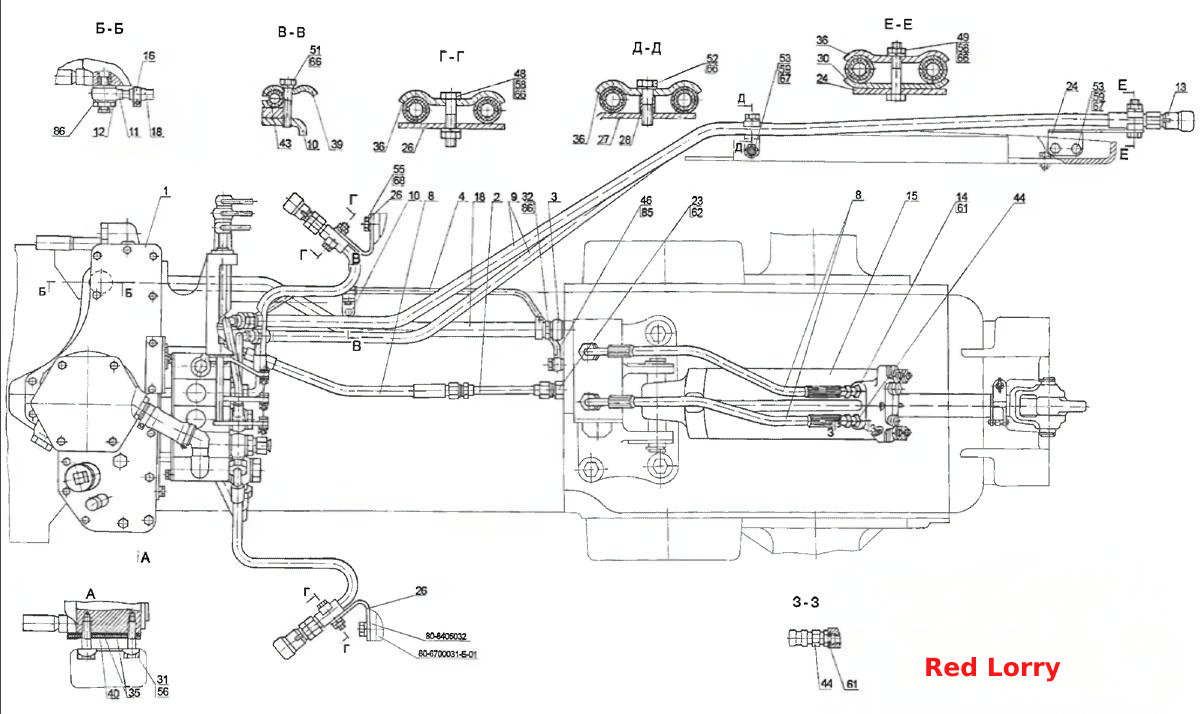

Гидросистема Р90-4600010
100%
Название детали
Гидросистема
Заводской номер
Р90-4600010-04
Количество на модель
№
Название детали
Кронштейн правый
Заводской номер
80-6700031-Б-01
Количество на модель
№
Название детали
Кронштейн
Заводской номер
80-8405032
Количество на модель
№
Название детали
Гидросистема
Заводской номер
Р85-4600015-02
Количество на модель
1
№
1
Название детали
Труба
Заводской номер
Р85-4607010
Количество на модель
1
№
2
Название детали
Маслопровод
Заводской номер
1221-3407090
Количество на модель
1
№
3
Название детали
Труба
Заводской номер
80-4607200
Количество на модель
1
№
4
Название детали
Рукав высокого давления
Заводской номер
680-4607140-05
Количество на модель
3
№
8
Название детали
Рукав высокого давления
Заводской номер
П100-4607140-01
Количество на модель
2
№
9
Название детали
Кронштейн
Заводской номер
70-4607270-А
Количество на модель
1
№
10
Название детали
Труба
Заводской номер
С80-4607380
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
80-4607455
Количество на модель
1
№
12
Название детали
Корпус левый
Заводской номер
М036.50Б.10
Количество на модель
2
№
13
Название детали
Корпус
Заводской номер
М036.50Б.20
Количество на модель
6
№
13
Название детали
Клапан замедлительный
Заводской номер
Н.036.65.000-А2-06
Количество на модель
1
№
14
Название детали
Цилиндр
Заводской номер
Ц100x200-3
Количество на модель
1
№
15
Название детали
Хомут
Заводской номер
ХС-21
Количество на модель
2
№
16
Название детали
Шланг
Заводской номер
Д80-4607063
Количество на модель
1
№
18
Название детали
Штуцер
Заводской номер
С80-4607204
Количество на модель
1
№
23
Название детали
Кронштейн
Заводской номер
М80-4607014
Количество на модель
1
№
24
Название детали
Кронштейн
Заводской номер
М80-4607017
Количество на модель
2
№
26
Название детали
Кронштейн
Заводской номер
М80-4607018
Количество на модель
1
№
27
Название детали
Втулка
Заводской номер
Е1021-4607044
Количество на модель
1
№
28
Название детали
Планка
Заводской номер
70-4607156
Количество на модель
1
№
30
Название детали
Пластина
Заводской номер
70-4607168
Количество на модель
2
№
31
Название детали
Болт
Заводской номер
40-4607032
Количество на модель
1
№
32
Название детали
Прокладка
Заводской номер
50-4608049
Количество на модель
2
№
35
Название детали
Планка
Заводской номер
40-4607029-А
Количество на модель
4
№
36
Название детали
Планка
Заводской номер
70-4607161-А
Количество на модель
1
№
39
Название детали
Пластина
Заводской номер
70-4608072
Количество на модель
1
№
40
Название детали
Втулка
Заводской номер
70-3506027
Количество на модель
1
№
43
Название детали
Штуцер
Заводской номер
70-1405089
Количество на модель
1
№
44
Название детали
Болт
Заводской номер
Д18-051
Количество на модель
2
№
46
Название детали
Болт
Заводской номер
M8-6gx40.88.35.019
Количество на модель
2
№
48
Название детали
Болт
Заводской номер
M8-6gx45.88.35.019
Количество на модель
1
№
49
Название детали
Болт
Заводской номер
M8-6gx30.88.35.019
Количество на модель
1
№
51
Название детали
Болт
Заводской номер
M8-6gx35.88.35.019
Количество на модель
1
№
52
Название детали
Болт
Заводской номер
M10-6gx25.88.35.019
Количество на модель
3
№
53
Название детали
Болт
Заводской номер
M12-6gx30.88.35.019
Количество на модель
1
№
55
Название детали
Болт
Заводской номер
М14х1,5-6gx45.88.35.019
Количество на модель
4
№
56
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
3
№
58
Название детали
Гайка
Заводской номер
М10-6Н.6.019
Количество на модель
3
№
59
Название детали
Кольцо
Заводской номер
017-022-30-1-4
Количество на модель
2
№
61
Название детали
Кольцо
Заводской номер
024-028-25-1-4
Количество на модель
1
№
62
Название детали
Шайба
Заводской номер
8Т
Количество на модель
5
№
66
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
10ОТ
Количество на модель
3
№
67
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
12ОТ
Количество на модель
1
№
68
Название детали
Шайба РМ14
Заводской номер
4600.18
Количество на модель
4
№
85
Название детали
Шайба РМ1/2
Заводской номер
4600.20
Количество на модель
4
№
86
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидросистема | Р90-4600010-04 | |||||||
| Кронштейн правый | 80-6700031-Б-01 | |||||||
| Кронштейн | 80-8405032 | |||||||
| 1 | Гидросистема | Р85-4600015-02 | 1 | 1 | 1 | |||
| 2 | Труба | Р85-4607010 | 1 | 1 | 2 | |||
| 3 | Маслопровод | 1221-3407090 | 1 | 1 | 3 | |||
| 4 | Труба | 80-4607200 | 1 | 1 | 4 | |||
| 8 | Рукав высокого давления | 680-4607140-05 | 3 | 3 | 8 | |||
| 9 | Рукав высокого давления | П100-4607140-01 | 2 | 2 | 9 | |||
| 10 | Кронштейн | 70-4607270-А | 1 | 1 | 10 | |||
| 11 | Труба | С80-4607380 | 1 | 1 | 11 | |||
| 12 | Болт | 80-4607455 | 1 | 1 | 12 | |||
| 13 | Корпус левый | М036.50Б.10 | 2 | 2 | 13 | |||
| 13 | Корпус | М036.50Б.20 | 6 | 6 | 13 | |||
| 14 | Клапан замедлительный | Н.036.65.000-А2-06 | 1 | 1 | 14 | |||
| 15 | Цилиндр | Ц100x200-3 | 1 | 1 | 15 | |||
| 16 | Хомут | ХС-21 | 2 | 2 | 16 | |||
| 18 | Шланг | Д80-4607063 | 1 | 1 | 18 | |||
| 23 | Штуцер | С80-4607204 | 1 | 1 | 23 | |||
| 24 | Кронштейн | М80-4607014 | 1 | 1 | 24 | |||
| 26 | Кронштейн | М80-4607017 | 2 | 2 | 26 | |||
| 27 | Кронштейн | М80-4607018 | 1 | 1 | 27 | |||
| 28 | Втулка | Е1021-4607044 | 1 | 1 | 28 | |||
| 30 | Планка | 70-4607156 | 1 | 1 | 30 | |||
| 31 | Пластина | 70-4607168 | 2 | 2 | 31 | |||
| 32 | Болт | 40-4607032 | 1 | 1 | 32 | |||
| 35 | Прокладка | 50-4608049 | 2 | 2 | 35 | |||
| 36 | Планка | 40-4607029-А | 4 | 4 | 36 | |||
| 39 | Планка | 70-4607161-А | 1 | 1 | 39 | |||
| 40 | Пластина | 70-4608072 | 1 | 1 | 40 | |||
| 43 | Втулка | 70-3506027 | 1 | 1 | 43 | |||
| 44 | Штуцер | 70-1405089 | 1 | 1 | 44 | |||
| 46 | Болт | Д18-051 | 2 | 2 | 46 | |||
| 48 | Болт | M8-6gx40.88.35.019 | 2 | 2 | 48 | |||
| 49 | Болт | M8-6gx45.88.35.019 | 1 | 1 | 49 | |||
| 51 | Болт | M8-6gx30.88.35.019 | 1 | 1 | 51 | |||
| 52 | Болт | M8-6gx35.88.35.019 | 1 | 1 | 52 | |||
| 53 | Болт | M10-6gx25.88.35.019 | 3 | 3 | 53 | |||
| 55 | Болт | M12-6gx30.88.35.019 | 1 | 1 | 55 | |||
| 56 | Болт | М14х1,5-6gx45.88.35.019 | 4 | 4 | 56 | |||
| 58 | Гайка | М8-6Н.6.019 | 3 | 3 | 58 | |||
| 59 | Гайка | М10-6Н.6.019 | 3 | 3 | 59 | |||
| 61 | Кольцо | 017-022-30-1-4 | 2 | 2 | 61 | |||
| 62 | Кольцо | 024-028-25-1-4 | 1 | 1 | 62 | |||
| 66 | Шайба | 8Т | 5 | 5 | 66 | |||
| 67 | Шайба ОСТ 37.001.115-75 | 10ОТ | 3 | 3 | 67 | |||
| 68 | Шайба ОСТ 37.001.115-75 | 12ОТ | 1 | 1 | 68 | |||
| 85 | Шайба РМ14 | 4600.18 | 4 | 4 | 85 | |||
| 86 | Шайба РМ1/2 | 4600.20 | 4 | 4 | 86 |
