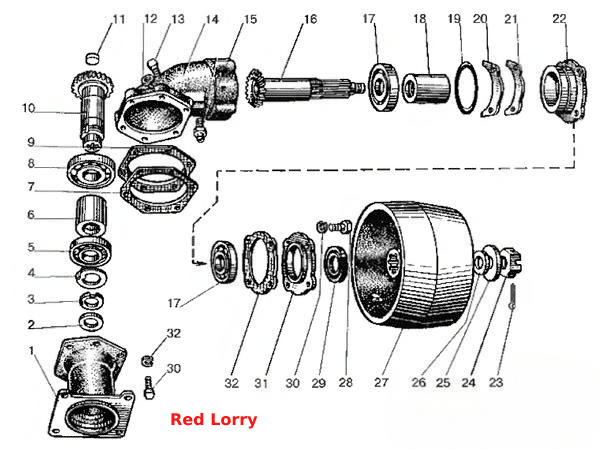

Шкив приводной
100%
Название детали
Приводной шкив 8-шлицевой (1-34)
Заводской номер
40-4211010-01
Количество на модель
1
№
Название детали
Рукав 8-шлицевой в сборе
Заводской номер
40-4211050
Количество на модель
1
№
1
Название детали
Рукав
Заводской номер
40-4211052
Количество на модель
1
№
1
Название детали
Манжета 50x70
Заводской номер
КФА-50х70
Количество на модель
1
№
2
Название детали
Гайка
Заводской номер
40-4211043
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
36-1701061
Количество на модель
1
№
4
Название детали
Подшипник
Заводской номер
211АУШ1
Количество на модель
1
№
5
Название детали
Втулка
Заводской номер
40-4211047
Количество на модель
1
№
6
Название детали
Прокладка
Заводской номер
40-4211079
Количество на модель
1
№
7
Название детали
Подшипник
Заводской номер
311А
Количество на модель
1
№
8
Название детали
Прокладка
Заводской номер
40-4211081
Количество на модель
1
№
9
Название детали
Вал 8 шлиц в сборе
Заводской номер
40-4211040
Количество на модель
1
№
10
Название детали
Вал с 8-шлицевым гнездом
Заводской номер
40-4211045
Количество на модель
1
№
10
Название детали
Заглушка
Заводской номер
40-4211082
Количество на модель
1
№
11
Название детали
Пробка
Заводской номер
ПККГ3/8
Количество на модель
1
№
12
Название детали
Пробка
Заводской номер
ПККГ3/4
Количество на модель
2
№
13
Название детали
Корпус
Заводской номер
40-4211037
Количество на модель
1
№
14
Название детали
Корпус в сборе
Заводской номер
40-4211035
Количество на модель
1
№
14
Название детали
Сапун
Заводской номер
СУ-1/8-А
Количество на модель
1
№
15
Название детали
Вал со стаканом, подшипником и втулкой в сборе
Заводской номер
40-4211065
Количество на модель
1
№
16
Название детали
Вал
Заводской номер
40-4211071
Количество на модель
1
№
16
Название детали
Подшипник
Заводской номер
408
Количество на модель
2
№
17
Название детали
Втулка
Заводской номер
40-4211072
Количество на модель
1
№
18
Название детали
Кольцо
Заводской номер
120-125-30-1-4
Количество на модель
1
№
19
Название детали
Прокладка (0,5 мм)
Заводской номер
36-4211054-Б
Количество на модель
6
№
20
Название детали
Прокладка (0,2 мм)
Заводской номер
36-4211055
Количество на модель
8
№
21
Название детали
Стакан
Заводской номер
36-4211048
Количество на модель
1
№
22
Название детали
Шплинт
Заводской номер
4x36.019
Количество на модель
1
№
23
Название детали
Гайка
Заводской номер
М20х1,5-6Н.04.019
Количество на модель
1
№
24
Название детали
Шайба
Заводской номер
40-3502084
Количество на модель
1
№
25
Название детали
Прокладка
Заводской номер
40-3502083
Количество на модель
1
№
26
Название детали
Шкив
Заводской номер
40-4211075
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
M12-6gx40.88.35.019
Количество на модель
6
№
28
Название детали
Манжета
Заводской номер
2.2-65x90-1
Количество на модель
1
№
29
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
12ОТ
Количество на модель
10
№
30
Название детали
Гнездо
Заводской номер
36-4211073
Количество на модель
1
№
31
Название детали
Прокладка
Заводской номер
36-4211057
Количество на модель
1
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Приводной шкив 8-шлицевой (1-34) | 40-4211010-01 | 1 | 1 | |||||
| 1 | Рукав 8-шлицевой в сборе | 40-4211050 | 1 | 1 | 1 | |||
| 1 | Рукав | 40-4211052 | 1 | 1 | 1 | |||
| 2 | Манжета 50x70 | КФА-50х70 | 1 | 1 | 2 | |||
| 3 | Гайка | 40-4211043 | 1 | 1 | 3 | |||
| 4 | Шайба | 36-1701061 | 1 | 1 | 4 | |||
| 5 | Подшипник | 211АУШ1 | 1 | 1 | 5 | |||
| 6 | Втулка | 40-4211047 | 1 | 1 | 6 | |||
| 7 | Прокладка | 40-4211079 | 1 | 1 | 7 | |||
| 8 | Подшипник | 311А | 1 | 1 | 8 | |||
| 9 | Прокладка | 40-4211081 | 1 | 1 | 9 | |||
| 10 | Вал 8 шлиц в сборе | 40-4211040 | 1 | 1 | 10 | |||
| 10 | Вал с 8-шлицевым гнездом | 40-4211045 | 1 | 1 | 10 | |||
| 11 | Заглушка | 40-4211082 | 1 | 1 | 11 | |||
| 12 | Пробка | ПККГ3/8 | 1 | 1 | 12 | |||
| 13 | Пробка | ПККГ3/4 | 2 | 2 | 13 | |||
| 14 | Корпус | 40-4211037 | 1 | 1 | 14 | |||
| 14 | Корпус в сборе | 40-4211035 | 1 | 1 | 14 | |||
| 15 | Сапун | СУ-1/8-А | 1 | 1 | 15 | |||
| 16 | Вал со стаканом, подшипником и втулкой в сборе | 40-4211065 | 1 | 1 | 16 | |||
| 16 | Вал | 40-4211071 | 1 | 1 | 16 | |||
| 17 | Подшипник | 408 | 2 | 2 | 17 | |||
| 18 | Втулка | 40-4211072 | 1 | 1 | 18 | |||
| 19 | Кольцо | 120-125-30-1-4 | 1 | 1 | 19 | |||
| 20 | Прокладка (0,5 мм) | 36-4211054-Б | 6 | 6 | 20 | |||
| 21 | Прокладка (0,2 мм) | 36-4211055 | 8 | 8 | 21 | |||
| 22 | Стакан | 36-4211048 | 1 | 1 | 22 | |||
| 23 | Шплинт | 4x36.019 | 1 | 1 | 23 | |||
| 24 | Гайка | М20х1,5-6Н.04.019 | 1 | 1 | 24 | |||
| 25 | Шайба | 40-3502084 | 1 | 1 | 25 | |||
| 26 | Прокладка | 40-3502083 | 1 | 1 | 26 | |||
| 27 | Шкив | 40-4211075 | 1 | 1 | 27 | |||
| 28 | Болт | M12-6gx40.88.35.019 | 6 | 6 | 28 | |||
| 29 | Манжета | 2.2-65x90-1 | 1 | 1 | 29 | |||
| 30 | Шайба ОСТ 37.001.115-75 | 12ОТ | 10 | 10 | 30 | |||
| 31 | Гнездо | 36-4211073 | 1 | 1 | 31 | |||
| 32 | Прокладка | 36-4211057 | 1 | 1 | 32 |
