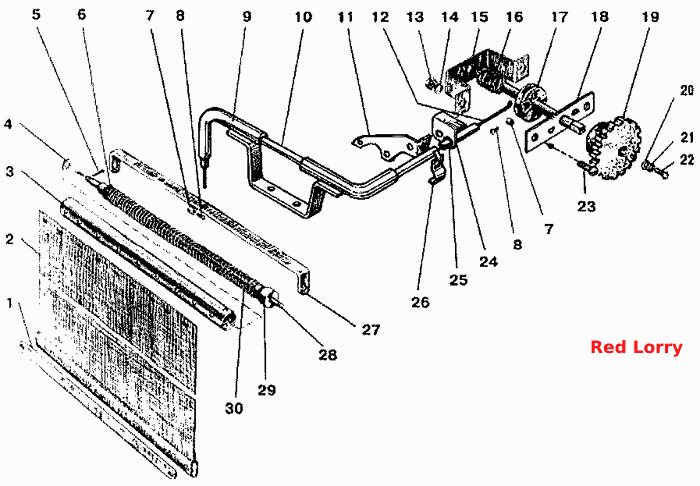

Шторка радиатора
100%
Название детали
Шторка в сборе
Заводской номер
70-1310010
Количество на модель
№
Название детали
Планка
Заводской номер
70-1310016
Количество на модель
№
1
Название детали
Шторка
Заводской номер
А09.01.001
Количество на модель
№
2
Название детали
Барабан
Заводской номер
А09.01.015
Количество на модель
№
3
Название детали
Шайба ШП6
Заводской номер
Шайба ШП6
Количество на модель
№
4
Название детали
Шплинт ГОСТ 397-79
Заводской номер
2х12-001
Количество на модель
№
5
Название детали
Стержень с фиксатором и пружиной
Заводской номер
70-1310030
Количество на модель
№
6
Название детали
Фиксатор
Заводской номер
70-1310441
Количество на модель
№
7
Название детали
Винт Mx
Заводской номер
Винт М4х8
Количество на модель
№
8
Название детали
Кронштейн
Заводской номер
80-1310020
Количество на модель
№
9
Название детали
Оболочка
Заводской номер
80В-1310007
Количество на модель
№
10
Название детали
Кронштейн
Заводской номер
70-4803027
Количество на модель
№
11
Название детали
Шнур
Заводской номер
70-1310121-А
Количество на модель
№
12
Название детали
Орех М
Заводской номер
Гайка М6
Количество на модель
№
13
Название детали
Скоба
Заводской номер
70-1310411
Количество на модель
№
15
Название детали
Пружина
Заводской номер
А09.01.023
Количество на модель
№
16
Название детали
Барабан
Заводской номер
70-1310450
Количество на модель
№
17
Название детали
Планка
Заводской номер
70-13104П2
Количество на модель
№
18
Название детали
Рукоятка
Заводской номер
70-1310130А
Количество на модель
№
19
Название детали
Шайба ШЧ5
Заводской номер
Шайба ШЧ5
Количество на модель
№
20
Название детали
Шайба ШП5
Заводской номер
Шайба ШП5
Количество на модель
№
21
Название детали
Винт М5х12
Заводской номер
Винт М5х12
Количество на модель
№
22
Название детали
Винт Mx
Заводской номер
Винт М6х20
Количество на модель
№
23
Название детали
Кронштейн
Заводской номер
80-4803026
Количество на модель
№
24
Название детали
Втулка
Заводской номер
70-4803022
Количество на модель
№
25
Название детали
Хомут
Заводской номер
70Л-1024216
Количество на модель
№
26
Название детали
Планка
Заводской номер
70-1310013А
Количество на модель
№
27
Название детали
Стержень
Заводской номер
А09.01.004
Количество на модель
№
28
Название детали
Наконечник
Заводской номер
А09.01.011
Количество на модель
№
29
Название детали
Пружина
Заводской номер
А09.01.005
Количество на модель
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шторка в сборе | 70-1310010 | |||||||
| 1 | Планка | 70-1310016 | 1 | |||||
| 2 | Шторка | А09.01.001 | 2 | |||||
| 3 | Барабан | А09.01.015 | 3 | |||||
| 4 | Шайба ШП6 | Шайба ШП6 | 4 | |||||
| 5 | Шплинт ГОСТ 397-79 | 2х12-001 | 5 | |||||
| 6 | Стержень с фиксатором и пружиной | 70-1310030 | 6 | |||||
| 7 | Фиксатор | 70-1310441 | 7 | |||||
| 8 | Винт Mx | Винт М4х8 | 8 | |||||
| 9 | Кронштейн | 80-1310020 | 9 | |||||
| 10 | Оболочка | 80В-1310007 | 10 | |||||
| 11 | Кронштейн | 70-4803027 | 11 | |||||
| 12 | Шнур | 70-1310121-А | 12 | |||||
| 13 | Орех М | Гайка М6 | 13 | |||||
| 15 | Скоба | 70-1310411 | 15 | |||||
| 16 | Пружина | А09.01.023 | 16 | |||||
| 17 | Барабан | 70-1310450 | 17 | |||||
| 18 | Планка | 70-13104П2 | 18 | |||||
| 19 | Рукоятка | 70-1310130А | 19 | |||||
| 20 | Шайба ШЧ5 | Шайба ШЧ5 | 20 | |||||
| 21 | Шайба ШП5 | Шайба ШП5 | 21 | |||||
| 22 | Винт М5х12 | Винт М5х12 | 22 | |||||
| 23 | Винт Mx | Винт М6х20 | 23 | |||||
| 24 | Кронштейн | 80-4803026 | 24 | |||||
| 25 | Втулка | 70-4803022 | 25 | |||||
| 26 | Хомут | 70Л-1024216 | 26 | |||||
| 27 | Планка | 70-1310013А | 27 | |||||
| 28 | Стержень | А09.01.004 | 28 | |||||
| 29 | Наконечник | А09.01.011 | 29 | |||||
| 30 | Пружина | А09.01.005 | 30 |
