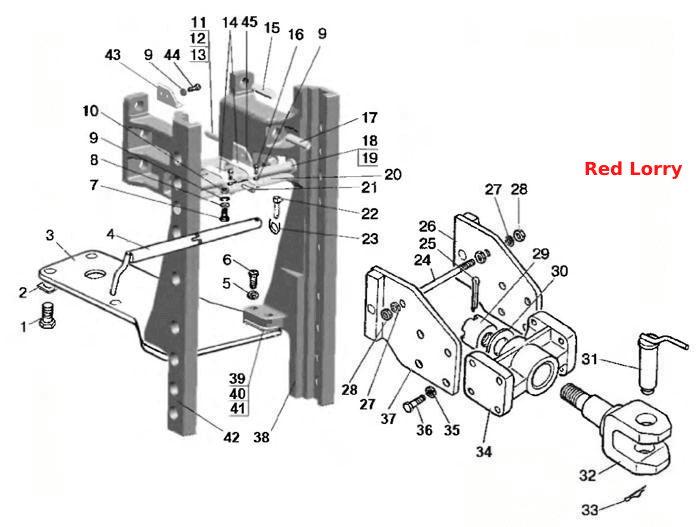

Тягово-сцепное устройство
100%
Название детали
Тягово-сцепное устройство
Заводской номер
1322-2707210
Количество на модель
1
№
Название детали
Болт
Заводской номер
1321-2707014
Количество на модель
4
№
1
Название детали
Пластина
Заводской номер
1222-2707137
Количество на модель
2
№
2
Название детали
Плита
Заводской номер
1321-2707011-Б
Количество на модель
1
№
3
Название детали
Палец
Заводской номер
1321-2707030
Количество на модель
1
№
4
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
16ОТ
Количество на модель
4
№
5
Название детали
Болт
Заводской номер
1220-4605506
Количество на модель
4
№
6
Название детали
Болт
Заводской номер
М6-6gx18.88.35.019
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
С6.01.019
Количество на модель
1
№
8
Название детали
Шайба
Заводской номер
6Т
Количество на модель
9
№
9
Название детали
Гайка
Заводской номер
М6-6Н.6.019
Количество на модель
1
№
10
Название детали
Шпилька
Заводской номер
921-2707068-02
Количество на модель
2
№
11
Название детали
Гайка
Заводской номер
М20-6Н.6.019
Количество на модель
6
№
12
Название детали
Шайба
Заводской номер
20ОТ
Количество на модель
6
№
13
Название детали
Скоба
Заводской номер
1321-2707083-Б
Количество на модель
2
№
14
Название детали
Шпилька
Заводской номер
921-2707068
Количество на модель
2
№
15
Название детали
Болт
Заводской номер
М6-6gx12.88.35.019
Количество на модель
4
№
16
Название детали
Шпилька
Заводской номер
921-2707068-03
Количество на модель
2
№
17
Название детали
Стяжка
Заводской номер
1322-2707274
Количество на модель
1
№
18
Название детали
Втулка
Заводской номер
1322-2707211
Количество на модель
1
№
19
Название детали
Щиток в сборе
Заводской номер
1322-2707280
Количество на модель
1
№
20
Название детали
Штифт
Заводской номер
А.6х30.65Г
Количество на модель
1
№
21
Название детали
Чека
Заводской номер
А61.05.005
Количество на модель
1
№
22
Название детали
Кольцо
Заводской номер
А61.05.004
Количество на модель
1
№
23
Название детали
Стяжка
Заводской номер
1522-2707244
Количество на модель
1
№
24
Название детали
Шплинт
Заводской номер
6,3x63.019
Количество на модель
1
№
25
Название детали
Пластина
Заводской номер
1321-2707070-Б-01
Количество на модель
1
№
26
Название детали
Гайка
Заводской номер
М16-6Н.6.019
Количество на модель
4
№
28
Название детали
Гайка
Заводской номер
1522-2707243
Количество на модель
1
№
29
Название детали
Шайба
Заводской номер
1522-2707242
Количество на модель
1
№
30
Название детали
Шкворень
Заводской номер
1522-2707079-А
Количество на модель
1
№
31
Название детали
Вилка
Заводской номер
921-2707055
Количество на модель
1
№
32
Название детали
Шплинт
Заводской номер
А61.07.001-А
Количество на модель
1
№
33
Название детали
Кронштейн
Заводской номер
1321-2707051-Б
Количество на модель
1
№
34
Название детали
Болт
Заводской номер
680-2707024
Количество на модель
8
№
36
Название детали
Пластина
Заводской номер
1321-2707070-Б
Количество на модель
1
№
37
Название детали
Боковина
Заводской номер
1322-2707261
Количество на модель
1
№
38
Название детали
Пластина
Заводской номер
900-2707135
Количество на модель
2
№
39
Название детали
Пластина
Заводской номер
900-2707135-01
Количество на модель
2
№
40
Название детали
Пластина
Заводской номер
900-2707135-02
Количество на модель
2
№
41
Название детали
Боковина
Заводской номер
1322-2707261-01
Количество на модель
1
№
42
Название детали
Кронштейн
Заводской номер
1322-2707262-01
Количество на модель
1
№
43
Название детали
Болт
Заводской номер
М6-6gx16.88.35.019
Количество на модель
4
№
44
Название детали
Кронштейн
Заводской номер
1322-2707262
Количество на модель
1
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Тягово-сцепное устройство | 1322-2707210 | 1 | 1 | |||||
| 1 | Болт | 1321-2707014 | 4 | 4 | 1 | |||
| 2 | Пластина | 1222-2707137 | 2 | 2 | 2 | |||
| 3 | Плита | 1321-2707011-Б | 1 | 1 | 3 | |||
| 4 | Палец | 1321-2707030 | 1 | 1 | 4 | |||
| 5 | Шайба ОСТ 37.001.115-75 | 16ОТ | 4 | 4 | 5 | |||
| 6 | Болт | 1220-4605506 | 4 | 4 | 6 | |||
| 7 | Болт | М6-6gx18.88.35.019 | 1 | 1 | 7 | |||
| 8 | Шайба | С6.01.019 | 1 | 1 | 8 | |||
| 9 | Шайба | 6Т | 9 | 9 | 9 | |||
| 10 | Гайка | М6-6Н.6.019 | 1 | 1 | 10 | |||
| 11 | Шпилька | 921-2707068-02 | 2 | 2 | 11 | |||
| 12 | Гайка | М20-6Н.6.019 | 6 | 6 | 12 | |||
| 13 | Шайба | 20ОТ | 6 | 6 | 13 | |||
| 14 | Скоба | 1321-2707083-Б | 2 | 2 | 14 | |||
| 15 | Шпилька | 921-2707068 | 2 | 2 | 15 | |||
| 16 | Болт | М6-6gx12.88.35.019 | 4 | 4 | 16 | |||
| 17 | Шпилька | 921-2707068-03 | 2 | 2 | 17 | |||
| 18 | Стяжка | 1322-2707274 | 1 | 1 | 18 | |||
| 19 | Втулка | 1322-2707211 | 1 | 1 | 19 | |||
| 20 | Щиток в сборе | 1322-2707280 | 1 | 1 | 20 | |||
| 21 | Штифт | А.6х30.65Г | 1 | 1 | 21 | |||
| 22 | Чека | А61.05.005 | 1 | 1 | 22 | |||
| 23 | Кольцо | А61.05.004 | 1 | 1 | 23 | |||
| 24 | Стяжка | 1522-2707244 | 1 | 1 | 24 | |||
| 25 | Шплинт | 6,3x63.019 | 1 | 1 | 25 | |||
| 26 | Пластина | 1321-2707070-Б-01 | 1 | 1 | 26 | |||
| 28 | Гайка | М16-6Н.6.019 | 4 | 4 | 28 | |||
| 29 | Гайка | 1522-2707243 | 1 | 1 | 29 | |||
| 30 | Шайба | 1522-2707242 | 1 | 1 | 30 | |||
| 31 | Шкворень | 1522-2707079-А | 1 | 1 | 31 | |||
| 32 | Вилка | 921-2707055 | 1 | 1 | 32 | |||
| 33 | Шплинт | А61.07.001-А | 1 | 1 | 33 | |||
| 34 | Кронштейн | 1321-2707051-Б | 1 | 1 | 34 | |||
| 36 | Болт | 680-2707024 | 8 | 8 | 36 | |||
| 37 | Пластина | 1321-2707070-Б | 1 | 1 | 37 | |||
| 38 | Боковина | 1322-2707261 | 1 | 1 | 38 | |||
| 39 | Пластина | 900-2707135 | 2 | 2 | 39 | |||
| 40 | Пластина | 900-2707135-01 | 2 | 2 | 40 | |||
| 41 | Пластина | 900-2707135-02 | 2 | 2 | 41 | |||
| 42 | Боковина | 1322-2707261-01 | 1 | 1 | 42 | |||
| 43 | Кронштейн | 1322-2707262-01 | 1 | 1 | 43 | |||
| 44 | Болт | М6-6gx16.88.35.019 | 4 | 4 | 44 | |||
| 45 | Кронштейн | 1322-2707262 | 1 | 1 | 45 |
