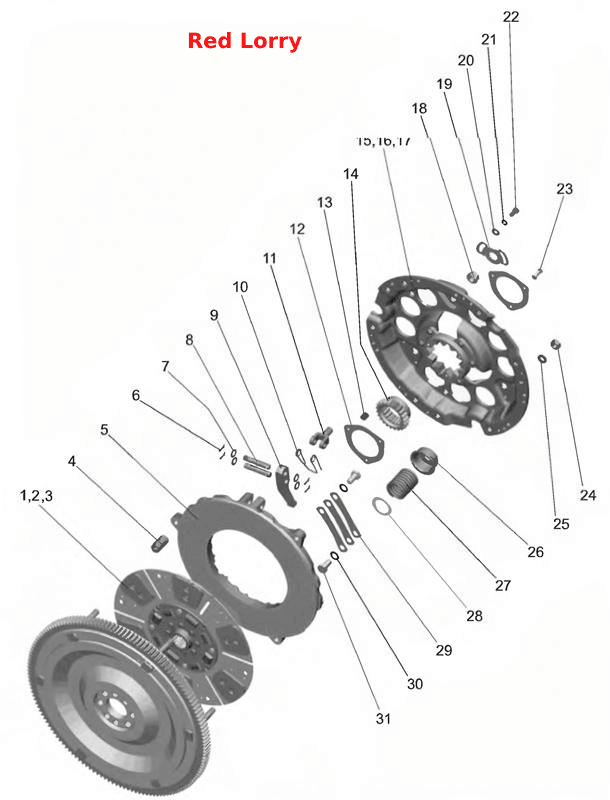

Установка сцепления
100%
Название детали
Диск сцепления в сборе
Заводской номер
80-1601090
Количество на модель
1
№
Название детали
Диск ведомый
Заводской номер
80-1601130-А
Количество на модель
1
№
1
Название детали
Сегмент GBV 156400
Заводской номер
566528
Количество на модель
12
№
2
Название детали
Заклепка
Заводской номер
566529
Количество на модель
12
№
3
Название детали
Втулка
Заводской номер
70-1601074
Количество на модель
6
№
4
Название детали
Диск нажимной
Заводской номер
80-1601093
Количество на модель
1
№
5
Название детали
Шплинт
Заводской номер
3,2x18.019ГОСТ397-79
Количество на модель
12
№
6
Название детали
Шайба
Заводской номер
85-1601108
Количество на модель
12
№
7
Название детали
Палец
Заводской номер
85-1601096
Количество на модель
6
№
8
Название детали
Рычаг отжимной
Заводской номер
85-1601094
Количество на модель
3
№
9
Название детали
Пружина
Заводской номер
85-1601083
Количество на модель
3
№
10
Название детали
Вилка
Заводской номер
85-1601097
Количество на модель
3
№
11
Название детали
Шайба
Заводской номер
70-1601062
Количество на модель
2
№
12
Название детали
Демпфер
Заводской номер
70-1601091
Количество на модель
12
№
13
Название детали
Втулка
Заводской номер
70-1601053
Количество на модель
1
№
14
Название детали
Диск опорный
Заводской номер
85-1601125-Б
Количество на модель
1
№
15
Название детали
Диск опорный
Заводской номер
85-1601120-Б
Количество на модель
1
№
15
Название детали
Ступица (входит в дет.)
Заводской номер
70-1601051
Количество на модель
1
№
16
Название детали
Заклепка
Заводской номер
8x22.01
Количество на модель
6
№
17
Название детали
Гайка регулировочная
Заводской номер
85-1601109-А
Количество на модель
3
№
18
Название детали
Шайба стопорная
Заводской номер
85-1601086
Количество на модель
3
№
19
Название детали
Шайба
Заводской номер
С8.01.019
Количество на модель
6
№
20
Название детали
Шайба
Заводской номер
8Т
Количество на модель
6
№
21
Название детали
Болт
Заводской номер
М8-6gx16.88.35.019
Количество на модель
6
№
22
Название детали
Заклепка
Заводской номер
6x30.01
Количество на модель
3
№
23
Название детали
Гайка
Заводской номер
М12х1,25-61-1.6.019
Количество на модель
9
№
24
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
12ОТ
Количество на модель
9
№
25
Название детали
Стакан
Заводской номер
85-1601072-Б
Количество на модель
9
№
26
Название детали
Пружина
Заводской номер
85-1601115
Количество на модель
9
№
27
Название детали
Шайба изолирующая
Заводской номер
85-1601118-Б
Количество на модель
9
№
28
Название детали
Пластина
Заводской номер
85-1601124
Количество на модель
9
№
29
Название детали
Шайба
Заводской номер
85-1601121
Количество на модель
6
№
30
Название детали
Болт
Заводской номер
85-1601126
Количество на модель
6
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Диск сцепления в сборе | 80-1601090 | 1 | 1 | |||||
| 1 | Диск ведомый | 80-1601130-А | 1 | 1 | 1 | |||
| 2 | Сегмент GBV 156400 | 566528 | 12 | 12 | 2 | |||
| 3 | Заклепка | 566529 | 12 | 12 | 3 | |||
| 4 | Втулка | 70-1601074 | 6 | 6 | 4 | |||
| 5 | Диск нажимной | 80-1601093 | 1 | 1 | 5 | |||
| 6 | Шплинт | 3,2x18.019ГОСТ397-79 | 12 | 12 | 6 | |||
| 7 | Шайба | 85-1601108 | 12 | 12 | 7 | |||
| 8 | Палец | 85-1601096 | 6 | 6 | 8 | |||
| 9 | Рычаг отжимной | 85-1601094 | 3 | 3 | 9 | |||
| 10 | Пружина | 85-1601083 | 3 | 3 | 10 | |||
| 11 | Вилка | 85-1601097 | 3 | 3 | 11 | |||
| 12 | Шайба | 70-1601062 | 2 | 2 | 12 | |||
| 13 | Демпфер | 70-1601091 | 12 | 12 | 13 | |||
| 14 | Втулка | 70-1601053 | 1 | 1 | 14 | |||
| 15 | Диск опорный | 85-1601125-Б | 1 | 1 | 15 | |||
| 15 | Диск опорный | 85-1601120-Б | 1 | 1 | 15 | |||
| 16 | Ступица (входит в дет.) | 70-1601051 | 1 | 1 | 16 | |||
| 17 | Заклепка | 8x22.01 | 6 | 6 | 17 | |||
| 18 | Гайка регулировочная | 85-1601109-А | 3 | 3 | 18 | |||
| 19 | Шайба стопорная | 85-1601086 | 3 | 3 | 19 | |||
| 20 | Шайба | С8.01.019 | 6 | 6 | 20 | |||
| 21 | Шайба | 8Т | 6 | 6 | 21 | |||
| 22 | Болт | М8-6gx16.88.35.019 | 6 | 6 | 22 | |||
| 23 | Заклепка | 6x30.01 | 3 | 3 | 23 | |||
| 24 | Гайка | М12х1,25-61-1.6.019 | 9 | 9 | 24 | |||
| 25 | Шайба ОСТ 37.001.115-75 | 12ОТ | 9 | 9 | 25 | |||
| 26 | Стакан | 85-1601072-Б | 9 | 9 | 26 | |||
| 27 | Пружина | 85-1601115 | 9 | 9 | 27 | |||
| 28 | Шайба изолирующая | 85-1601118-Б | 9 | 9 | 28 | |||
| 29 | Пластина | 85-1601124 | 9 | 9 | 29 | |||
| 30 | Шайба | 85-1601121 | 6 | 6 | 30 | |||
| 31 | Болт | 85-1601126 | 6 | 6 | 31 |
