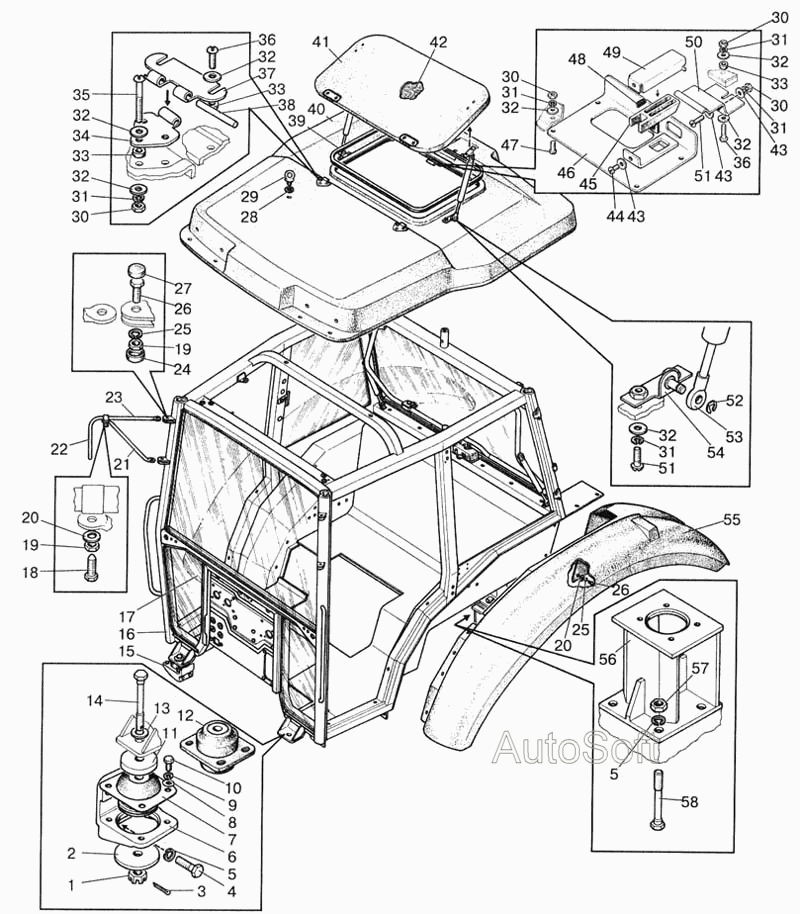

Кабина
100%
Название детали
Кабина в сборе
Заводской номер
822-6700010
Количество на модель
1
№
Название детали
Крыша (30-54)
Заводской номер
822-67107025
Количество на модель
1
№
Название детали
Гайка
Заводской номер
М16
Количество на модель
4
№
1
Название детали
Шайба
Заводской номер
822-6702048
Количество на модель
4
№
2
Название детали
Шплинт
Заводской номер
4х36
Количество на модель
4
№
3
Название детали
Болт
Заводской номер
М16х50
Количество на модель
8
№
4
Название детали
Шайба
Заводской номер
ШП16
Количество на модель
16
№
5
Название детали
Кронштейн
Заводской номер
822-6702068
Количество на модель
1
№
6
Название детали
Виброизолятор (Германия) с шайбой поз. 11
Заводской номер
5718228
Количество на модель
4
№
7
Название детали
Шайба
Заводской номер
ШЧ10
Количество на модель
16
№
8
Название детали
Шайба
Заводской номер
ШП10.
Количество на модель
16
№
9
Название детали
Болт
Заводской номер
М10х30
Количество на модель
16
№
10
Название детали
Шайба
Заводской номер
822-6702049
Количество на модель
4
№
11
Название детали
Виброизолятор
Заводской номер
822-6700200
Количество на модель
4
№
12
Название детали
Шайба
Заводской номер
ШЧ16
Количество на модель
4
№
13
Название детали
Болт
Заводской номер
80-6700029
Количество на модель
4
№
14
Название детали
Кронштейн
Заводской номер
822-6702069
Количество на модель
1
№
15
Название детали
Кабина
Заводской номер
822-6700020
Количество на модель
1
№
16
Название детали
Крыло правое
Заводской номер
822-8404020
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
822-8201213
Количество на модель
2
№
18
Название детали
Гайка
Заводской номер
М8
Количество на модель
6
№
19
Название детали
Шайба
Заводской номер
ШЧ8
Количество на модель
30
№
20
Название детали
Труба
Заводской номер
822-8201212
Количество на модель
2
№
21
Название детали
Труба
Заводской номер
822-8201211
Количество на модель
2
№
22
Название детали
Труба
Заводской номер
822-8201205
Количество на модель
2
№
23
Название детали
Колпачок
Заводской номер
А30.04.017-02
Количество на модель
4
№
24
Название детали
Шайба
Заводской номер
ШП8
Количество на модель
32
№
25
Название детали
Болт
Заводской номер
М8х20
Количество на модель
32
№
26
Название детали
Шапка
Заводской номер
А30.04.017-01
Количество на модель
4
№
27
Название детали
Прокладка
Заводской номер
2522-6707034
Количество на модель
3
№
28
Название детали
Рым-болт
Заводской номер
2522-6707033
Количество на модель
3
№
29
Название детали
Гайка
Заводской номер
М6
Количество на модель
17
№
30
Название детали
Шайба
Заводской номер
ШП6
Количество на модель
25
№
31
Название детали
Шайба
Заводской номер
ШЧ6
Количество на модель
30
№
32
Название детали
Прокладка
Заводской номер
549-1305044
Количество на модель
1
№
33
Название детали
Петля
Заводской номер
822-6707082
Количество на модель
2
№
34
Название детали
Винт
Заводской номер
М6х50
Количество на модель
6
№
35
Название детали
Винт
Заводской номер
Винт М6х25
Количество на модель
5
№
36
Название детали
Петля
Заводской номер
822-6707081
Количество на модель
2
№
37
Название детали
Ось
Заводской номер
А37.03.012
Количество на модель
1
№
38
Название детали
Уплотнитель
Заводской номер
F-202
Количество на модель
1
№
39
Название детали
Крышка
Заводской номер
822-6707035
Количество на модель
1
№
40
Название детали
Люк
Заводской номер
822-6707040
Количество на модель
1
№
41
Название детали
Прокладка
Заводской номер
822-6707030
Количество на модель
1
№
42
Название детали
Винт
Заводской номер
Винт М6х10
Количество на модель
1
№
44
Название детали
Зацеп
Заводской номер
822-6707061
Количество на модель
1
№
45
Название детали
Панель
Заводской номер
822-6707065
Количество на модель
1
№
46
Название детали
Винт Mx
Заводской номер
Винт М6х16
Количество на модель
4
№
47
Название детали
Пружина
Заводской номер
55.17.27
Количество на модель
1
№
48
Название детали
Крышка
Заводской номер
822-6707066
Количество на модель
1
№
49
Название детали
Кронштейн
Заводской номер
822-6707051
Количество на модель
1
№
50
Название детали
Винт Mx
Заводской номер
Винт М6х20
Количество на модель
10
№
51
Название детали
Шайба
Заводской номер
6.65Г
Количество на модель
4
№
52
Название детали
Пневмоподъемник
Заводской номер
21532
Количество на модель
2
№
53
Название детали
Кронштейн
Заводской номер
822-6707075
Количество на модель
4
№
54
Название детали
Крыло левое
Заводской номер
822-8404010
Количество на модель
1
№
55
Название детали
Кронштейн
Заводской номер
822-6700035
Количество на модель
2
№
56
Название детали
Гайка
Заводской номер
М16х1,5
Количество на модель
8
№
57
Название детали
Болт
Заводской номер
822-6700027
Количество на модель
8
№
58
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Кабина в сборе | 822-6700010 | 1 | 1 | |||||
| Крыша (30-54) | 822-67107025 | 1 | 1 | |||||
| 1 | Гайка | М16 | 4 | 4 | 1 | |||
| 2 | Шайба | 822-6702048 | 4 | 4 | 2 | |||
| 3 | Шплинт | 4х36 | 4 | 4 | 3 | |||
| 4 | Болт | М16х50 | 8 | 8 | 4 | |||
| 5 | Шайба | ШП16 | 16 | 16 | 5 | |||
| 6 | Кронштейн | 822-6702068 | 1 | 1 | 6 | |||
| 7 | Виброизолятор (Германия) с шайбой поз. 11 | 5718228 | 4 | 4 | 7 | |||
| 8 | Шайба | ШЧ10 | 16 | 16 | 8 | |||
| 9 | Шайба | ШП10. | 16 | 16 | 9 | |||
| 10 | Болт | М10х30 | 16 | 16 | 10 | |||
| 11 | Шайба | 822-6702049 | 4 | 4 | 11 | |||
| 12 | Виброизолятор | 822-6700200 | 4 | 4 | 12 | |||
| 13 | Шайба | ШЧ16 | 4 | 4 | 13 | |||
| 14 | Болт | 80-6700029 | 4 | 4 | 14 | |||
| 15 | Кронштейн | 822-6702069 | 1 | 1 | 15 | |||
| 16 | Кабина | 822-6700020 | 1 | 1 | 16 | |||
| 17 | Крыло правое | 822-8404020 | 1 | 1 | 17 | |||
| 18 | Болт | 822-8201213 | 2 | 2 | 18 | |||
| 19 | Гайка | М8 | 6 | 6 | 19 | |||
| 20 | Шайба | ШЧ8 | 30 | 30 | 20 | |||
| 21 | Труба | 822-8201212 | 2 | 2 | 21 | |||
| 22 | Труба | 822-8201211 | 2 | 2 | 22 | |||
| 23 | Труба | 822-8201205 | 2 | 2 | 23 | |||
| 24 | Колпачок | А30.04.017-02 | 4 | 4 | 24 | |||
| 25 | Шайба | ШП8 | 32 | 32 | 25 | |||
| 26 | Болт | М8х20 | 32 | 32 | 26 | |||
| 27 | Шапка | А30.04.017-01 | 4 | 4 | 27 | |||
| 28 | Прокладка | 2522-6707034 | 3 | 3 | 28 | |||
| 29 | Рым-болт | 2522-6707033 | 3 | 3 | 29 | |||
| 30 | Гайка | М6 | 17 | 17 | 30 | |||
| 31 | Шайба | ШП6 | 25 | 25 | 31 | |||
| 32 | Шайба | ШЧ6 | 30 | 30 | 32 | |||
| 33 | Прокладка | 549-1305044 | 1 | 1 | 33 | |||
| 34 | Петля | 822-6707082 | 2 | 2 | 34 | |||
| 35 | Винт | М6х50 | 6 | 6 | 35 | |||
| 36 | Винт | Винт М6х25 | 5 | 5 | 36 | |||
| 37 | Петля | 822-6707081 | 2 | 2 | 37 | |||
| 38 | Ось | А37.03.012 | 1 | 1 | 38 | |||
| 39 | Уплотнитель | F-202 | 1 | 1 | 39 | |||
| 40 | Крышка | 822-6707035 | 1 | 1 | 40 | |||
| 41 | Люк | 822-6707040 | 1 | 1 | 41 | |||
| 42 | Прокладка | 822-6707030 | 1 | 1 | 42 | |||
| 44 | Винт | Винт М6х10 | 1 | 1 | 44 | |||
| 45 | Зацеп | 822-6707061 | 1 | 1 | 45 | |||
| 46 | Панель | 822-6707065 | 1 | 1 | 46 | |||
| 47 | Винт Mx | Винт М6х16 | 4 | 4 | 47 | |||
| 48 | Пружина | 55.17.27 | 1 | 1 | 48 | |||
| 49 | Крышка | 822-6707066 | 1 | 1 | 49 | |||
| 50 | Кронштейн | 822-6707051 | 1 | 1 | 50 | |||
| 51 | Винт Mx | Винт М6х20 | 10 | 10 | 51 | |||
| 52 | Шайба | 6.65Г | 4 | 4 | 52 | |||
| 53 | Пневмоподъемник | 21532 | 2 | 2 | 53 | |||
| 54 | Кронштейн | 822-6707075 | 4 | 4 | 54 | |||
| 55 | Крыло левое | 822-8404010 | 1 | 1 | 55 | |||
| 56 | Кронштейн | 822-6700035 | 2 | 2 | 56 | |||
| 57 | Гайка | М16х1,5 | 8 | 8 | 57 | |||
| 58 | Болт | 822-6700027 | 8 | 8 | 58 |
