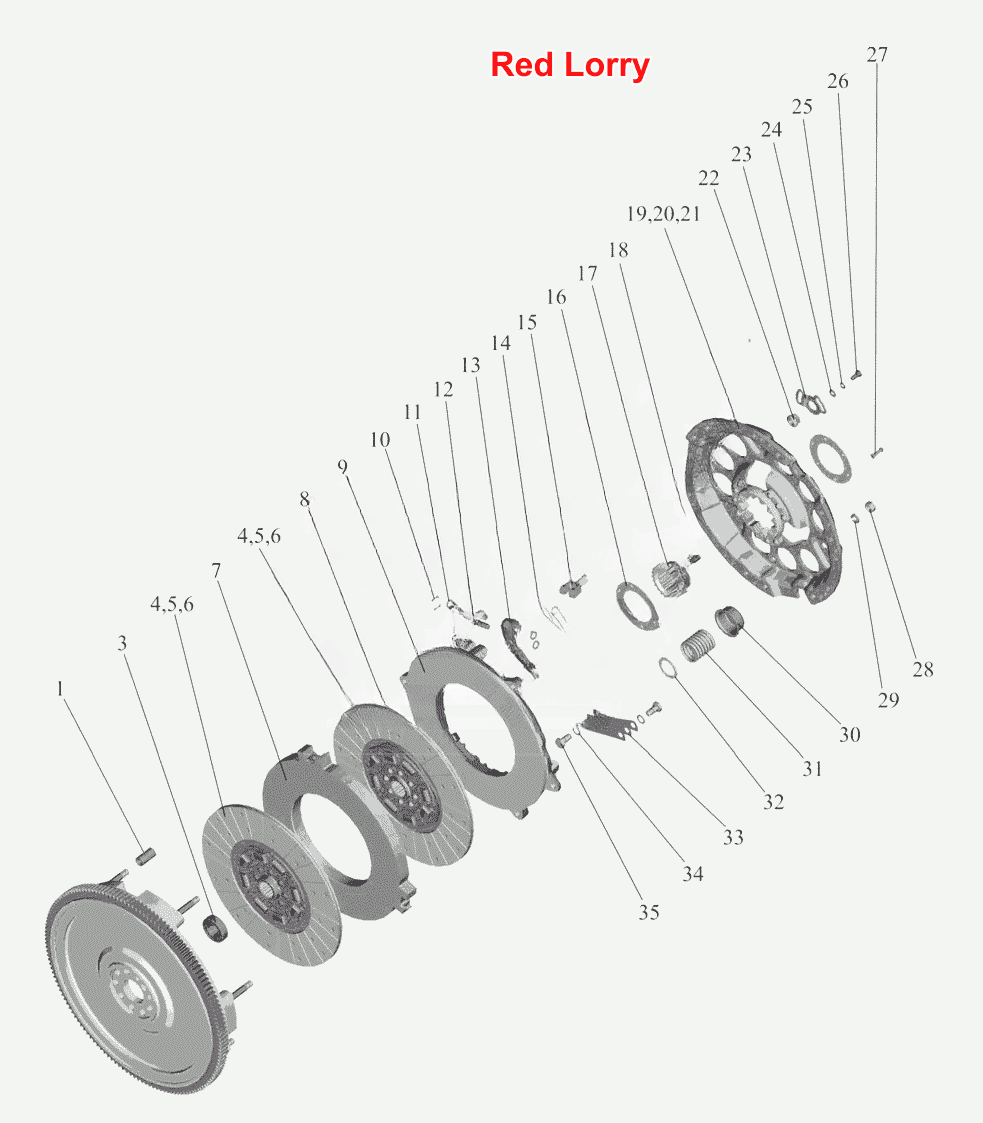

Установка сцепления 1523Д-1005009
100%
Название детали
Установка сцепления
Заводской номер
1523Д-1005009
Количество на модель
1
№
Название детали
Диск сцепления
Заводской номер
85-1601090-B
Количество на модель
1
№
Название детали
Втулка
Заводской номер
70-1601074
Количество на модель
6
№
1
Название детали
Подшипник
Заводской номер
180205K1C17
Количество на модель
1
№
3
Название детали
Диск ведомый (с безасбестовыми накладками)
Заводской номер
85-1601130-01
Количество на модель
2
№
4
Название детали
Накладка фрикционная
Заводской номер
70-1601138-01
Количество на модель
2
№
5
Название детали
Заклепка
Заводской номер
2-4х8.32
Количество на модель
48
№
6
Название детали
Диск средний
Заводской номер
1520-1601092
Количество на модель
1
№
7
Название детали
Упор
Заводской номер
1520-1601123
Количество на модель
3
№
8
Название детали
Диск нажимной
Заводской номер
85-1601093-Б
Количество на модель
1
№
9
Название детали
Шплинт
Заводской номер
3,2x18.019
Количество на модель
12
№
10
Название детали
Шайба
Заводской номер
85-1601108
Количество на модель
12
№
11
Название детали
Палец
Заводской номер
85-1601096
Количество на модель
6
№
12
Название детали
Рычаг отжимной
Заводской номер
85-1601094
Количество на модель
3
№
13
Название детали
Пружина
Заводской номер
85-1601083
Количество на модель
3
№
14
Название детали
Вилка
Заводской номер
85-1601097
Количество на модель
3
№
15
Название детали
Шайба
Заводской номер
1522-1601062
Количество на модель
2
№
16
Название детали
Втулка
Заводской номер
70-1601053
Количество на модель
1
№
17
Название детали
Демпфер
Заводской номер
70-1601091
Количество на модель
12
№
18
Название детали
Заклепка
Заводской номер
8x22.01
Количество на модель
9
№
19
Название детали
Ступица
Заводской номер
1522-1601051
Количество на модель
1
№
20
Название детали
Диск опорный
Заводской номер
1522-1601120
Количество на модель
1
№
21
Название детали
Диск опорный
Заводской номер
1522-1601125
Количество на модель
1
№
21
Название детали
Гайка регулировочная
Заводской номер
85-1601109-A
Количество на модель
3
№
22
Название детали
Шайба стопорная
Заводской номер
85-1601086
Количество на модель
3
№
23
Название детали
Шайба
Заводской номер
C8.01.019
Количество на модель
6
№
24
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
6
№
25
Название детали
Болт
Заводской номер
M8х16
Количество на модель
6
№
26
Название детали
Заклепка
Заводской номер
6х30.01
Количество на модель
6
№
27
Название детали
Гайка
Заводской номер
M12x1,25
Количество на модель
9
№
28
Название детали
Шайба
Заводской номер
Шайба12.ОТ
Количество на модель
9
№
29
Название детали
Стакан
Заводской номер
85-1601072-Б
Количество на модель
9
№
30
Название детали
Пружина
Заводской номер
85-1601115
Количество на модель
9
№
31
Название детали
Шайба изолирующая
Заводской номер
85-1601118-Б
Количество на модель
9
№
32
Название детали
Пластина
Заводской номер
85-1601124
Количество на модель
9
№
33
Название детали
Шайба
Заводской номер
85-1601121
Количество на модель
6
№
34
Название детали
Болт
Заводской номер
85-1601126
Количество на модель
6
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка сцепления | 1523Д-1005009 | 1 | 1 | |||||
| Диск сцепления | 85-1601090-B | 1 | 1 | |||||
| 1 | Втулка | 70-1601074 | 6 | 6 | 1 | |||
| 3 | Подшипник | 180205K1C17 | 1 | 1 | 3 | |||
| 4 | Диск ведомый (с безасбестовыми накладками) | 85-1601130-01 | 2 | 2 | 4 | |||
| 5 | Накладка фрикционная | 70-1601138-01 | 2 | 2 | 5 | |||
| 6 | Заклепка | 2-4х8.32 | 48 | 48 | 6 | |||
| 7 | Диск средний | 1520-1601092 | 1 | 1 | 7 | |||
| 8 | Упор | 1520-1601123 | 3 | 3 | 8 | |||
| 9 | Диск нажимной | 85-1601093-Б | 1 | 1 | 9 | |||
| 10 | Шплинт | 3,2x18.019 | 12 | 12 | 10 | |||
| 11 | Шайба | 85-1601108 | 12 | 12 | 11 | |||
| 12 | Палец | 85-1601096 | 6 | 6 | 12 | |||
| 13 | Рычаг отжимной | 85-1601094 | 3 | 3 | 13 | |||
| 14 | Пружина | 85-1601083 | 3 | 3 | 14 | |||
| 15 | Вилка | 85-1601097 | 3 | 3 | 15 | |||
| 16 | Шайба | 1522-1601062 | 2 | 2 | 16 | |||
| 17 | Втулка | 70-1601053 | 1 | 1 | 17 | |||
| 18 | Демпфер | 70-1601091 | 12 | 12 | 18 | |||
| 19 | Заклепка | 8x22.01 | 9 | 9 | 19 | |||
| 20 | Ступица | 1522-1601051 | 1 | 1 | 20 | |||
| 21 | Диск опорный | 1522-1601120 | 1 | 1 | 21 | |||
| 21 | Диск опорный | 1522-1601125 | 1 | 1 | 21 | |||
| 22 | Гайка регулировочная | 85-1601109-A | 3 | 3 | 22 | |||
| 23 | Шайба стопорная | 85-1601086 | 3 | 3 | 23 | |||
| 24 | Шайба | C8.01.019 | 6 | 6 | 24 | |||
| 25 | Шайба 8Т | Шайба8Т | 6 | 6 | 25 | |||
| 26 | Болт | M8х16 | 6 | 6 | 26 | |||
| 27 | Заклепка | 6х30.01 | 6 | 6 | 27 | |||
| 28 | Гайка | M12x1,25 | 9 | 9 | 28 | |||
| 29 | Шайба | Шайба12.ОТ | 9 | 9 | 29 | |||
| 30 | Стакан | 85-1601072-Б | 9 | 9 | 30 | |||
| 31 | Пружина | 85-1601115 | 9 | 9 | 31 | |||
| 32 | Шайба изолирующая | 85-1601118-Б | 9 | 9 | 32 | |||
| 33 | Пластина | 85-1601124 | 9 | 9 | 33 | |||
| 34 | Шайба | 85-1601121 | 6 | 6 | 34 | |||
| 35 | Болт | 85-1601126 | 6 | 6 | 35 |
