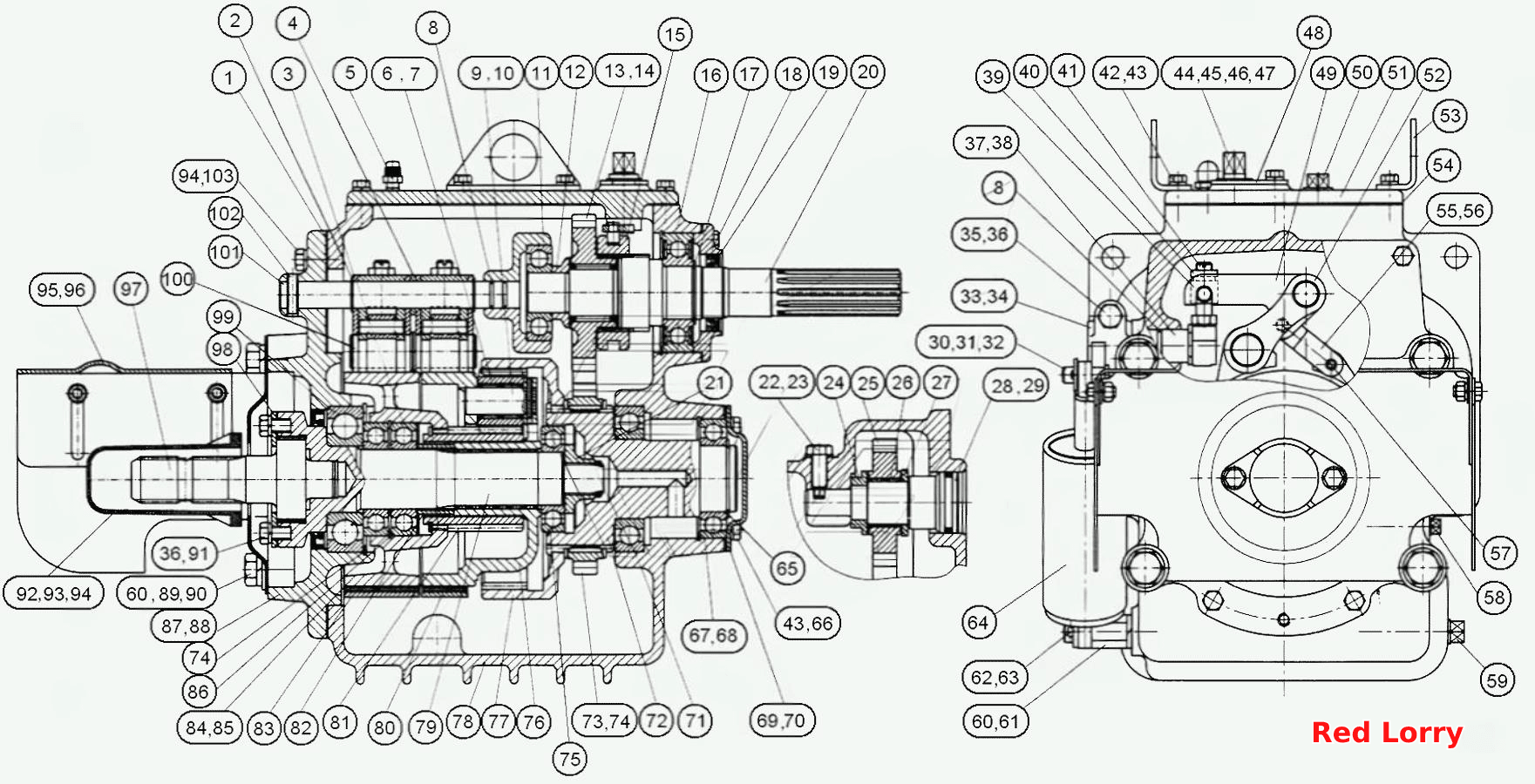

Вал отбора мощности передний. Редуктор
100%
Название детали
Редуктор
Заводской номер
1522-4209025
Количество на модель
1
№
Название детали
Прокладка
Заводской номер
1521-4209042
Количество на модель
1
№
1
Название детали
Кольцо
Заводской номер
С204
Количество на модель
2
№
2
Название детали
Подшипник
Заводской номер
209А
Количество на модель
2
№
3
Название детали
Втулка
Заводской номер
1521-4209076
Количество на модель
1
№
4
Название детали
Сапун
Заводской номер
«MINTOR»TSS0G-1,8dm
Количество на модель
1
№
5
Название детали
Сателлит
Заводской номер
70-4202024
Количество на модель
3
№
6
Название детали
Подшипник
Заводской номер
КК20х26х34Е
Количество на модель
3
№
7
Название детали
Кольцо
Заводской номер
021-025-25-1-4
Количество на модель
1
№
8
Название детали
Ось
Заводской номер
70-4202026
Количество на модель
3
№
9
Название детали
Штифт
Заводской номер
4хЗ0
Количество на модель
3
№
10
Название детали
Подшипник
Заводской номер
6-180306А1
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
1521-4209031
Количество на модель
1
№
12
Название детали
Шестерня
Заводской номер
1521-4209028
Количество на модель
1
№
13
Название детали
Подшипник
Заводской номер
464906Е
Количество на модель
2
№
14
Название детали
Втулка
Заводской номер
1521-4209029
Количество на модель
1
№
15
Название детали
Подшипник
Заводской номер
180308AC23
Количество на модель
1
№
16
Название детали
Кольцо
Заводской номер
С40
Количество на модель
1
№
17
Название детали
Крышка
Заводской номер
1522-4209060
Количество на модель
1
№
18
Название детали
Манжета
Заводской номер
2.2-38x58-1
Количество на модель
1
№
19
Название детали
Вал
Заводской номер
1522-4209027
Количество на модель
1
№
20
Название детали
Орех
Заводской номер
70-4202083-А
Количество на модель
2
№
21
Название детали
Болт
Заводской номер
50-1702046-А
Количество на модель
1
№
22
Название детали
Шайба
Заводской номер
1521-4209044
Количество на модель
1
№
23
Название детали
Втулка
Заводской номер
1521-4209034
Количество на модель
1
№
24
Название детали
Шестерня
Заводской номер
1521-4209033
Количество на модель
1
№
25
Название детали
Подшипник 464607Е
Заводской номер
464607Е
Количество на модель
1
№
26
Название детали
Шайба
Заводской номер
1521-4209036
Количество на модель
1
№
27
Название детали
Ось
Заводской номер
1521-4209032
Количество на модель
1
№
28
Название детали
Кольцо
Заводской номер
038-046-46-1-4
Количество на модель
1
№
29
Название детали
Палец
Заводской номер
12x32
Количество на модель
1
№
30
Название детали
Шплинт
Заводской номер
3,2x18
Количество на модель
1
№
31
Название детали
Шайба
Заводской номер
ШЧ8
Количество на модель
2
№
32
Название детали
Ступица
Заводской номер
50-3503063
Количество на модель
1
№
33
Название детали
Пластина
Заводской номер
1521-4209066
Количество на модель
1
№
34
Название детали
Болт
Заводской номер
М12х35
Количество на модель
1
№
35
Название детали
Шайба
Заводской номер
ШП12
Количество на модель
1
№
36
Название детали
Рычаг
Заводской номер
1521-4209040
Количество на модель
1
№
37
Название детали
Шпонка
Заводской номер
СШ6х11
Количество на модель
1
№
38
Название детали
Гайка
Заводской номер
1522-4209084
Количество на модель
2
№
39
Название детали
Палец
Заводской номер
1522-4209082
Количество на модель
2
№
40
Название детали
Винт
Заводской номер
1522-4209083
Количество на модель
2
№
41
Название детали
Болт
Заводской номер
М8х25
Количество на модель
14
№
42
Название детали
Шайба
Заводской номер
ШП8
Количество на модель
18
№
43
Название детали
Валик
Заводской номер
1521-4209086
Количество на модель
1
№
44
Название детали
Пластина
Заводской номер
1521-4209087
Количество на модель
1
№
45
Название детали
Штифт
Заводской номер
70-1601114
Количество на модель
1
№
46
Название детали
Кольцо
Заводской номер
017-022-30-1-4
Количество на модель
1
№
47
Название детали
Пластина
Заводской номер
1521-4209056
Количество на модель
1
№
48
Название детали
Рычаг
Заводской номер
1521-4209081
Количество на модель
2
№
49
Название детали
Пробка
Заводской номер
ПККГ3,4dm
Количество на модель
1
№
50
Название детали
Крышка
Заводской номер
1522-4209057
Количество на модель
1
№
51
Название детали
Стяжка
Заводской номер
2522-4209149
Количество на модель
4
№
52
Название детали
Кронштейн
Заводской номер
80-4608073
Количество на модель
2
№
53
Название детали
Прокладка
Заводской номер
1522-4209041
Количество на модель
1
№
54
Название детали
Стяжка
Заводской номер
1521-4209078
Количество на модель
2
№
55
Название детали
Штифт
Заводской номер
2.10x35
Количество на модель
1
№
56
Название детали
Штифт
Заводской номер
ШЦК8х36
Количество на модель
1
№
57
Название детали
Пробка
Заводской номер
КГ1,8dm
Количество на модель
1
№
58
Название детали
Пробка
Заводской номер
ПККГ3,8dm
Количество на модель
1
№
59
Название детали
Шайба
Заводской номер
ШП16
Количество на модель
5
№
60
Название детали
Болт
Заводской номер
1521-4209037
Количество на модель
1
№
61
Название детали
Шайба
Заводской номер
ШЧ16
Количество на модель
1
№
63
Название детали
Цилиндр
Заводской номер
80-4216100
Количество на модель
1
№
64
Название детали
Кольцо
Заводской номер
2С50
Количество на модель
2
№
65
Название детали
Болт
Заводской номер
М8х20
Количество на модель
4
№
66
Название детали
Подшипник
Заводской номер
210АУШ1
Количество на модель
1
№
67
Название детали
Кольцо
Заводской номер
2С90
Количество на модель
2
№
68
Название детали
Крышка
Заводской номер
1521-4209038
Количество на модель
1
№
69
Название детали
Прокладка
Заводской номер
1521-4209039
Количество на модель
2
№
70
Название детали
Подшипник
Заводской номер
212АУШ1
Количество на модель
1
№
71
Название детали
Вал
Заводской номер
1522-4209046
Количество на модель
1
№
72
Название детали
Шестерня
Заводской номер
1521-4209047
Количество на модель
1
№
73
Название детали
КОЛЬЦО
Заводской номер
2С110
Количество на модель
3
№
74
Название детали
Подшипник
Заводской номер
208А
Количество на модель
1
№
75
Название детали
Водило
Заводской номер
85-4202065
Количество на модель
1
№
76
Название детали
Шестерня коронная
Заводской номер
70-4202043
Количество на модель
1
№
77
Название детали
Корпус
Заводской номер
1522-4209026
Количество на модель
1
№
78
Название детали
Вал
Заводской номер
80-4202017-Б
Количество на модель
1
№
79
Название детали
Лента
Заводской номер
2522-4209125-01
Количество на модель
1
№
80
Название детали
Шестерня солнечная
Заводской номер
70-4202032
Количество на модель
1
№
81
Название детали
Втулка
Заводской номер
70-4202077
Количество на модель
1
№
82
Название детали
Лента
Заводской номер
2522-4209125
Количество на модель
1
№
83
Название детали
Барабан
Заводской номер
85-4202033
Количество на модель
1
№
84
Название детали
Кольцо
Заводской номер
2С68
Количество на модель
1
№
85
Название детали
Кольцо
Заводской номер
2С85
Количество на модель
1
№
86
Название детали
Крышка
Заводской номер
1521-4209071
Количество на модель
1
№
87
Название детали
Манжета
Заводской номер
2.2-80х105-1
Количество на модель
1
№
88
Название детали
Болт
Заводской номер
М16х32
Количество на модель
4
№
89
Название детали
Болт
Заводской номер
М10х18
Количество на модель
7
№
91
Название детали
Колпак
Заводской номер
80-4202101
Количество на модель
1
№
92
Название детали
Болт
Заводской номер
М8х16
Количество на модель
2
№
93
Название детали
Шайба
Заводской номер
ШП10
Количество на модель
11
№
94
Название детали
Ограждение
Заводской номер
2022-4209200
Количество на модель
1
№
95
Название детали
Шайба
Заводской номер
ШЧ12
Количество на модель
2
№
96
Название детали
Хвостовик
Заводской номер
80-4202019-Б-02
Количество на модель
1
№
97
Название детали
Пластина
Заводской номер
80-4202081-А
Количество на модель
1
№
98
Название детали
Подшипник
Заводской номер
60310А
Количество на модель
1
№
99
Название детали
Палец
Заводской номер
2522-4209148
Количество на модель
2
№
100
Название детали
Ось
Заводской номер
1521-4209072
Количество на модель
1
№
101
Название детали
Штифт
Заводской номер
А8х30.65Г
Количество на модель
1
№
102
Название детали
Болт
Заводской номер
М10х25
Количество на модель
6
№
103
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Редуктор | 1522-4209025 | 1 | 1 | |||||
| 1 | Прокладка | 1521-4209042 | 1 | 1 | 1 | |||
| 2 | Кольцо | С204 | 2 | 2 | 2 | |||
| 3 | Подшипник | 209А | 2 | 2 | 3 | |||
| 4 | Втулка | 1521-4209076 | 1 | 1 | 4 | |||
| 5 | Сапун | «MINTOR»TSS0G-1,8dm | 1 | 1 | 5 | |||
| 6 | Сателлит | 70-4202024 | 3 | 3 | 6 | |||
| 7 | Подшипник | КК20х26х34Е | 3 | 3 | 7 | |||
| 8 | Кольцо | 021-025-25-1-4 | 1 | 1 | 8 | |||
| 9 | Ось | 70-4202026 | 3 | 3 | 9 | |||
| 10 | Штифт | 4хЗ0 | 3 | 3 | 10 | |||
| 11 | Подшипник | 6-180306А1 | 1 | 1 | 11 | |||
| 12 | Шайба | 1521-4209031 | 1 | 1 | 12 | |||
| 13 | Шестерня | 1521-4209028 | 1 | 1 | 13 | |||
| 14 | Подшипник | 464906Е | 2 | 2 | 14 | |||
| 15 | Втулка | 1521-4209029 | 1 | 1 | 15 | |||
| 16 | Подшипник | 180308AC23 | 1 | 1 | 16 | |||
| 17 | Кольцо | С40 | 1 | 1 | 17 | |||
| 18 | Крышка | 1522-4209060 | 1 | 1 | 18 | |||
| 19 | Манжета | 2.2-38x58-1 | 1 | 1 | 19 | |||
| 20 | Вал | 1522-4209027 | 1 | 1 | 20 | |||
| 21 | Орех | 70-4202083-А | 2 | 2 | 21 | |||
| 22 | Болт | 50-1702046-А | 1 | 1 | 22 | |||
| 23 | Шайба | 1521-4209044 | 1 | 1 | 23 | |||
| 24 | Втулка | 1521-4209034 | 1 | 1 | 24 | |||
| 25 | Шестерня | 1521-4209033 | 1 | 1 | 25 | |||
| 26 | Подшипник 464607Е | 464607Е | 1 | 1 | 26 | |||
| 27 | Шайба | 1521-4209036 | 1 | 1 | 27 | |||
| 28 | Ось | 1521-4209032 | 1 | 1 | 28 | |||
| 29 | Кольцо | 038-046-46-1-4 | 1 | 1 | 29 | |||
| 30 | Палец | 12x32 | 1 | 1 | 30 | |||
| 31 | Шплинт | 3,2x18 | 1 | 1 | 31 | |||
| 32 | Шайба | ШЧ8 | 2 | 2 | 32 | |||
| 33 | Ступица | 50-3503063 | 1 | 1 | 33 | |||
| 34 | Пластина | 1521-4209066 | 1 | 1 | 34 | |||
| 35 | Болт | М12х35 | 1 | 1 | 35 | |||
| 36 | Шайба | ШП12 | 1 | 1 | 36 | |||
| 37 | Рычаг | 1521-4209040 | 1 | 1 | 37 | |||
| 38 | Шпонка | СШ6х11 | 1 | 1 | 38 | |||
| 39 | Гайка | 1522-4209084 | 2 | 2 | 39 | |||
| 40 | Палец | 1522-4209082 | 2 | 2 | 40 | |||
| 41 | Винт | 1522-4209083 | 2 | 2 | 41 | |||
| 42 | Болт | М8х25 | 14 | 14 | 42 | |||
| 43 | Шайба | ШП8 | 18 | 18 | 43 | |||
| 44 | Валик | 1521-4209086 | 1 | 1 | 44 | |||
| 45 | Пластина | 1521-4209087 | 1 | 1 | 45 | |||
| 46 | Штифт | 70-1601114 | 1 | 1 | 46 | |||
| 47 | Кольцо | 017-022-30-1-4 | 1 | 1 | 47 | |||
| 48 | Пластина | 1521-4209056 | 1 | 1 | 48 | |||
| 49 | Рычаг | 1521-4209081 | 2 | 2 | 49 | |||
| 50 | Пробка | ПККГ3,4dm | 1 | 1 | 50 | |||
| 51 | Крышка | 1522-4209057 | 1 | 1 | 51 | |||
| 52 | Стяжка | 2522-4209149 | 4 | 4 | 52 | |||
| 53 | Кронштейн | 80-4608073 | 2 | 2 | 53 | |||
| 54 | Прокладка | 1522-4209041 | 1 | 1 | 54 | |||
| 55 | Стяжка | 1521-4209078 | 2 | 2 | 55 | |||
| 56 | Штифт | 2.10x35 | 1 | 1 | 56 | |||
| 57 | Штифт | ШЦК8х36 | 1 | 1 | 57 | |||
| 58 | Пробка | КГ1,8dm | 1 | 1 | 58 | |||
| 59 | Пробка | ПККГ3,8dm | 1 | 1 | 59 | |||
| 60 | Шайба | ШП16 | 5 | 5 | 60 | |||
| 61 | Болт | 1521-4209037 | 1 | 1 | 61 | |||
| 63 | Шайба | ШЧ16 | 1 | 1 | 63 | |||
| 64 | Цилиндр | 80-4216100 | 1 | 1 | 64 | |||
| 65 | Кольцо | 2С50 | 2 | 2 | 65 | |||
| 66 | Болт | М8х20 | 4 | 4 | 66 | |||
| 67 | Подшипник | 210АУШ1 | 1 | 1 | 67 | |||
| 68 | Кольцо | 2С90 | 2 | 2 | 68 | |||
| 69 | Крышка | 1521-4209038 | 1 | 1 | 69 | |||
| 70 | Прокладка | 1521-4209039 | 2 | 2 | 70 | |||
| 71 | Подшипник | 212АУШ1 | 1 | 1 | 71 | |||
| 72 | Вал | 1522-4209046 | 1 | 1 | 72 | |||
| 73 | Шестерня | 1521-4209047 | 1 | 1 | 73 | |||
| 74 | КОЛЬЦО | 2С110 | 3 | 3 | 74 | |||
| 75 | Подшипник | 208А | 1 | 1 | 75 | |||
| 76 | Водило | 85-4202065 | 1 | 1 | 76 | |||
| 77 | Шестерня коронная | 70-4202043 | 1 | 1 | 77 | |||
| 78 | Корпус | 1522-4209026 | 1 | 1 | 78 | |||
| 79 | Вал | 80-4202017-Б | 1 | 1 | 79 | |||
| 80 | Лента | 2522-4209125-01 | 1 | 1 | 80 | |||
| 81 | Шестерня солнечная | 70-4202032 | 1 | 1 | 81 | |||
| 82 | Втулка | 70-4202077 | 1 | 1 | 82 | |||
| 83 | Лента | 2522-4209125 | 1 | 1 | 83 | |||
| 84 | Барабан | 85-4202033 | 1 | 1 | 84 | |||
| 85 | Кольцо | 2С68 | 1 | 1 | 85 | |||
| 86 | Кольцо | 2С85 | 1 | 1 | 86 | |||
| 87 | Крышка | 1521-4209071 | 1 | 1 | 87 | |||
| 88 | Манжета | 2.2-80х105-1 | 1 | 1 | 88 | |||
| 89 | Болт | М16х32 | 4 | 4 | 89 | |||
| 91 | Болт | М10х18 | 7 | 7 | 91 | |||
| 92 | Колпак | 80-4202101 | 1 | 1 | 92 | |||
| 93 | Болт | М8х16 | 2 | 2 | 93 | |||
| 94 | Шайба | ШП10 | 11 | 11 | 94 | |||
| 95 | Ограждение | 2022-4209200 | 1 | 1 | 95 | |||
| 96 | Шайба | ШЧ12 | 2 | 2 | 96 | |||
| 97 | Хвостовик | 80-4202019-Б-02 | 1 | 1 | 97 | |||
| 98 | Пластина | 80-4202081-А | 1 | 1 | 98 | |||
| 99 | Подшипник | 60310А | 1 | 1 | 99 | |||
| 100 | Палец | 2522-4209148 | 2 | 2 | 100 | |||
| 101 | Ось | 1521-4209072 | 1 | 1 | 101 | |||
| 102 | Штифт | А8х30.65Г | 1 | 1 | 102 | |||
| 103 | Болт | М10х25 | 6 | 6 | 103 |
