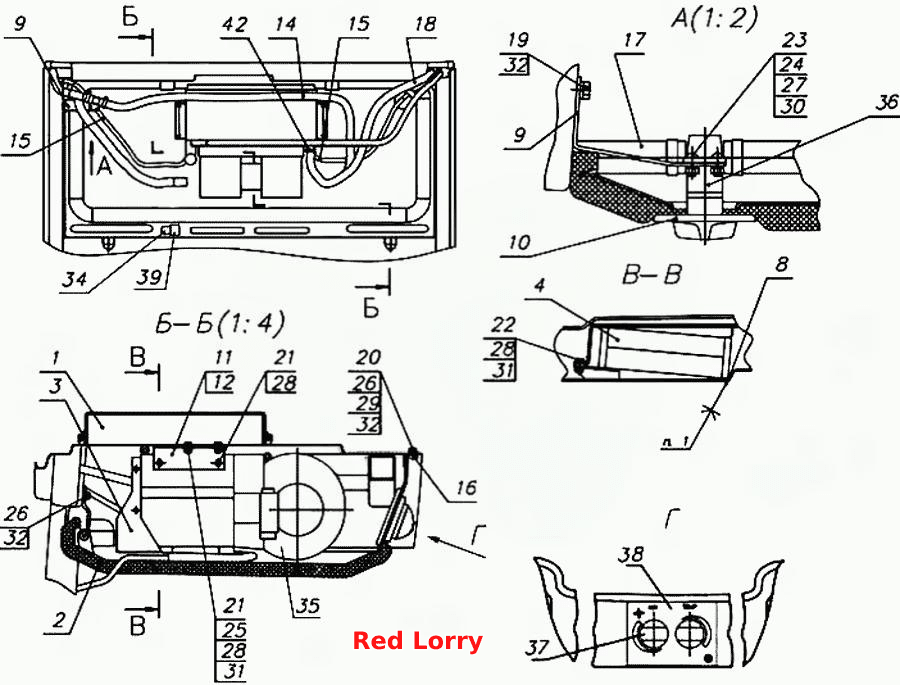

Установка отопителя-охладителя
100%
Название детали
Крышка
Заводской номер
80-8101760
Количество на модель
1
№
1
Название детали
Панель
Заводской номер
80-8101810-02
Количество на модель
1
№
2
Название детали
Короб
Заводской номер
80-8101930
Количество на модель
1
№
3
Название детали
Фильтр
Заводской номер
80-8104070
Количество на модель
2
№
4
Название детали
Уплотнитель
Заводской номер
80-8101714-04
Количество на модель
1
№
8
Название детали
Кронштейн
Заводской номер
80-8101717
Количество на модель
1
№
9
Название детали
Накладка
Заводской номер
80-8101811
Количество на модель
1
№
10
Название детали
Уголок
Заводской номер
80-8101941
Количество на модель
1
№
11
Название детали
Уголок
Заводской номер
80-8101941-01
Количество на модель
1
№
12
Название детали
Шланг
Заводской номер
1522-8101012-03
Количество на модель
1
№
14
Название детали
Трубка
Заводской номер
3022-8101012
Количество на модель
2
№
15
Название детали
Шапка
Заводской номер
А30.04.017-01
Количество на модель
2
№
16
Название детали
Шланг
Заводской номер
8101.001
Количество на модель
1
№
17
Название детали
Шланг
Заводской номер
8101.002
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
М8-6gх20.88.35.019
Количество на модель
2
№
19
Название детали
Болт
Заводской номер
М8-6gх35.88.35.019
Количество на модель
2
№
20
Название детали
Болт
Заводской номер
М6-6gх16.88.35.019
Количество на модель
10
№
21
Название детали
Болт
Заводской номер
М6-6gх20.88.35.019
Количество на модель
2
№
22
Название детали
Винт
Заводской номер
В.М5-6gх10.58.019
Количество на модель
2
№
23
Название детали
Гайка ГОСТ 5915-70
Заводской номер
М5-6Н.6.019
Количество на модель
2
№
24
Название детали
Гайка
Заводской номер
М6-6Н.6.019
Количество на модель
6
№
25
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
4
№
26
Название детали
Шайба
Заводской номер
С5.01.019
Количество на модель
2
№
27
Название детали
Шайба
Заводской номер
С6.01.019
Количество на модель
16
№
28
Название детали
Шайба
Заводской номер
С8.01.019
Количество на модель
2
№
29
Название детали
Шайба
Заводской номер
Шайба5Т
Количество на модель
2
№
30
Название детали
Шайба
Заводской номер
Шайба6Т
Количество на модель
12
№
31
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
6
№
32
Название детали
Выключатель вентилятора
Заводской номер
586415
Количество на модель
1
№
34
Название детали
Климатический блок
Заводской номер
586404
Количество на модель
1
№
35
Название детали
Кран
Заводской номер
ПО11
Количество на модель
1
№
36
Название детали
ПАТРУЛЬНЫЙ СВЕТЛО-ЖЕЛТЫЙ
Заводской номер
68407
Количество на модель
2
№
37
Название детали
Табличка
Заводской номер
67060,1
Количество на модель
1
№
38
Название детали
Термостат
Заводской номер
68011,1
Количество на модель
1
№
39
Название детали
Хомут с червячной резьбой 20-32
Заводской номер
5000.03
Количество на модель
4
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | 80-8101760 | 1 | 1 | 1 | |||
| 2 | Панель | 80-8101810-02 | 1 | 1 | 2 | |||
| 3 | Короб | 80-8101930 | 1 | 1 | 3 | |||
| 4 | Фильтр | 80-8104070 | 2 | 2 | 4 | |||
| 8 | Уплотнитель | 80-8101714-04 | 1 | 1 | 8 | |||
| 9 | Кронштейн | 80-8101717 | 1 | 1 | 9 | |||
| 10 | Накладка | 80-8101811 | 1 | 1 | 10 | |||
| 11 | Уголок | 80-8101941 | 1 | 1 | 11 | |||
| 12 | Уголок | 80-8101941-01 | 1 | 1 | 12 | |||
| 14 | Шланг | 1522-8101012-03 | 1 | 1 | 14 | |||
| 15 | Трубка | 3022-8101012 | 2 | 2 | 15 | |||
| 16 | Шапка | А30.04.017-01 | 2 | 2 | 16 | |||
| 17 | Шланг | 8101.001 | 1 | 1 | 17 | |||
| 18 | Шланг | 8101.002 | 1 | 1 | 18 | |||
| 19 | Болт | М8-6gх20.88.35.019 | 2 | 2 | 19 | |||
| 20 | Болт | М8-6gх35.88.35.019 | 2 | 2 | 20 | |||
| 21 | Болт | М6-6gх16.88.35.019 | 10 | 10 | 21 | |||
| 22 | Болт | М6-6gх20.88.35.019 | 2 | 2 | 22 | |||
| 23 | Винт | В.М5-6gх10.58.019 | 2 | 2 | 23 | |||
| 24 | Гайка ГОСТ 5915-70 | М5-6Н.6.019 | 2 | 2 | 24 | |||
| 25 | Гайка | М6-6Н.6.019 | 6 | 6 | 25 | |||
| 26 | Гайка | М8-6Н.6.019 | 4 | 4 | 26 | |||
| 27 | Шайба | С5.01.019 | 2 | 2 | 27 | |||
| 28 | Шайба | С6.01.019 | 16 | 16 | 28 | |||
| 29 | Шайба | С8.01.019 | 2 | 2 | 29 | |||
| 30 | Шайба | Шайба5Т | 2 | 2 | 30 | |||
| 31 | Шайба | Шайба6Т | 12 | 12 | 31 | |||
| 32 | Шайба 8Т | Шайба8Т | 6 | 6 | 32 | |||
| 34 | Выключатель вентилятора | 586415 | 1 | 1 | 34 | |||
| 35 | Климатический блок | 586404 | 1 | 1 | 35 | |||
| 36 | Кран | ПО11 | 1 | 1 | 36 | |||
| 37 | ПАТРУЛЬНЫЙ СВЕТЛО-ЖЕЛТЫЙ | 68407 | 2 | 2 | 37 | |||
| 38 | Табличка | 67060,1 | 1 | 1 | 38 | |||
| 39 | Термостат | 68011,1 | 1 | 1 | 39 | |||
| 42 | Хомут с червячной резьбой 20-32 | 5000.03 | 4 | 4 | 42 |
