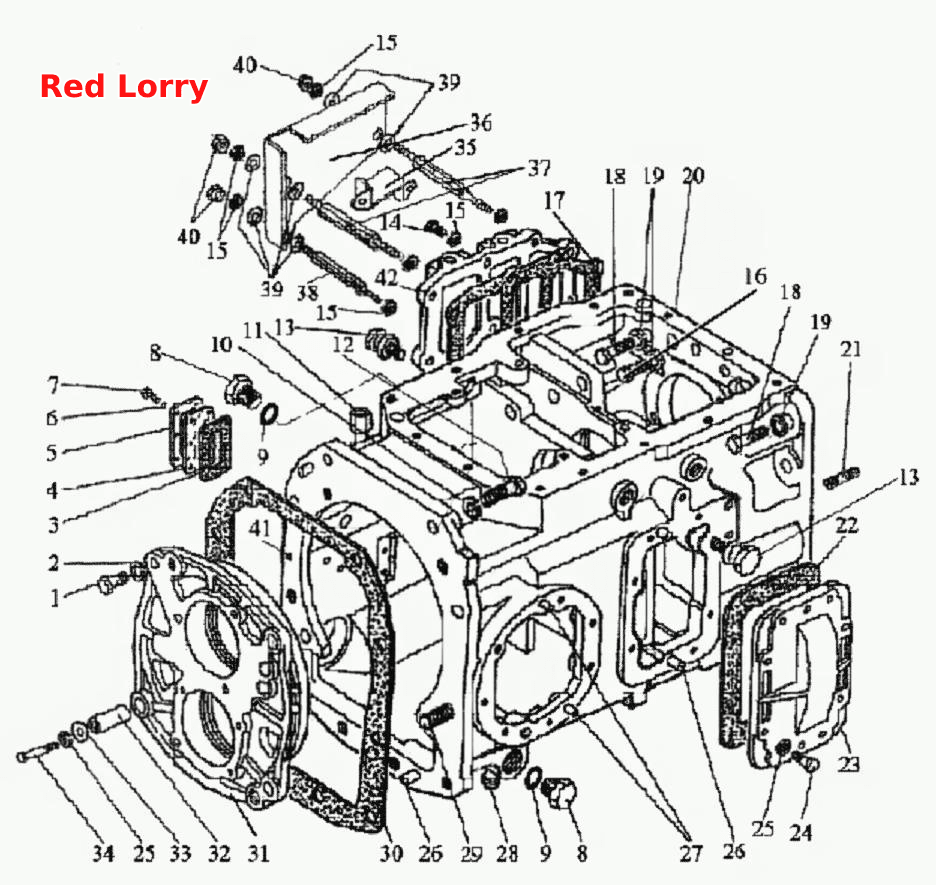

Коробка передач (24F+12R)
100%
Название детали
Коробка передач
Заводской номер
1222-1700010-02
Количество на модель
1
№
Название детали
Коробка передач
Заводской номер
1222-1700010-05
Количество на модель
1
№
Название детали
Болт М16-6gx45.88.35.019
Заводской номер
БолтМ16-6gx45.88.35.019
Количество на модель
2
№
1
Название детали
Шайба
Заводской номер
Шайба16.ОТ
Количество на модель
2
№
2
Название детали
Прокладка
Заводской номер
85-4608086-A
Количество на модель
1
№
3
Название детали
Указатель
Заводской номер
85-4608087
Количество на модель
1
№
4
Название детали
Пластина
Заводской номер
85-4608088
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
Шайба6Т
Количество на модель
6
№
6
Название детали
Болт
Заводской номер
БолтМ6-6gx16.88.35.019
Количество на модель
6
№
7
Название детали
Заглушка
Заводской номер
80-4608021
Количество на модель
2
№
8
Название детали
Кольцо
Заводской номер
027-032-30-1-4
Количество на модель
2
№
9
Название детали
Шайба
Заводской номер
Шайба20.ОТ
Количество на модель
4
№
10
Название детали
Штуцер
Заводской номер
1221-1737099
Количество на модель
1
№
11
Название детали
Болт Mx
Заводской номер
БолтМ20х60
Количество на модель
4
№
12
Название детали
Рым
Заводской номер
50-1002318-Б
Количество на модель
2
№
13
Название детали
Болт М10-6gx35.88.35.019
Заводской номер
БолтМ10-6gx35.88.35.019
Количество на модель
6
№
14
Название детали
Шайба
Заводской номер
Шайба10.ОТ
Количество на модель
12
№
15
Название детали
Болт
Заводской номер
1221-2401011-02
Количество на модель
1
№
16
Название детали
Прокладка
Заводской номер
80-1701399-Б
Количество на модель
1
№
17
Название детали
Болт М18х60
Заводской номер
1221-2401011-01
Количество на модель
8
№
18
Название детали
Шайба 18.ОТ
Заводской номер
Шайба18.ОТ
Количество на модель
9
№
19
Название детали
Корпус
Заводской номер
1222-1701025
Количество на модель
1
№
20
Название детали
Шпилька
Заводской номер
112-1701524
Количество на модель
2
№
21
Название детали
Прокладка
Заводской номер
50-1701456-A
Количество на модель
1
№
22
Название детали
Крышка
Заводской номер
70-1701454-A2-01
Количество на модель
1
№
23
Название детали
Болт М12-6gx30.88.35.019
Заводской номер
БолтМ12-6gx30.88.35.019
Количество на модель
7
№
24
Название детали
Шайба
Заводской номер
Шайба12.ОТ
Количество на модель
9
№
25
Название детали
Штифт установочный
Заводской номер
Д01-015
Количество на модель
4
№
26
Название детали
Штифт
Заводской номер
ШЦК10x25
Количество на модель
4
№
27
Название детали
Пробка
Заводской номер
ПККГ3,8'
Количество на модель
1
№
28
Название детали
Шпилька
Заводской номер
80-1701525
Количество на модель
1
№
29
Название детали
Прокладка
Заводской номер
80-1701026
Количество на модель
1
№
30
Название детали
Стакан
Заводской номер
1222-1701034
Количество на модель
1
№
31
Название детали
Штифт
Заводской номер
1222-1701071
Количество на модель
2
№
32
Название детали
Шайба
Заводской номер
1222-1701072
Количество на модель
2
№
33
Название детали
Болт М-
Заводской номер
БолтМ12-6gx60.88.35.019
Количество на модель
2
№
34
Название детали
Скоба
Заводской номер
1221-1802089-А
Количество на модель
1
№
35
Название детали
Щиток
Заводской номер
1221-1802093
Количество на модель
1
№
36
Название детали
Шпилька
Заводской номер
1221-1802094
Количество на модель
2
№
37
Название детали
Шпилька
Заводской номер
1221-1802094-01
Количество на модель
1
№
38
Название детали
Шайба С
Заводской номер
ШайбаС10.01.019
Количество на модель
6
№
39
Название детали
Гайка
Заводской номер
ГайкаМ10-6Н.6.019
Количество на модель
3
№
40
Название детали
Шарик 10,0-60
Заводской номер
Шарик10,0-60
Количество на модель
1
№
41
Название детали
Крышка
Заводской номер
1221-1802016
Количество на модель
1
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Коробка передач | 1222-1700010-02 | 1 | 1 | |||||
| Коробка передач | 1222-1700010-05 | 1 | 1 | |||||
| 1 | Болт М16-6gx45.88.35.019 | БолтМ16-6gx45.88.35.019 | 2 | 2 | 1 | |||
| 2 | Шайба | Шайба16.ОТ | 2 | 2 | 2 | |||
| 3 | Прокладка | 85-4608086-A | 1 | 1 | 3 | |||
| 4 | Указатель | 85-4608087 | 1 | 1 | 4 | |||
| 5 | Пластина | 85-4608088 | 1 | 1 | 5 | |||
| 6 | Шайба | Шайба6Т | 6 | 6 | 6 | |||
| 7 | Болт | БолтМ6-6gx16.88.35.019 | 6 | 6 | 7 | |||
| 8 | Заглушка | 80-4608021 | 2 | 2 | 8 | |||
| 9 | Кольцо | 027-032-30-1-4 | 2 | 2 | 9 | |||
| 10 | Шайба | Шайба20.ОТ | 4 | 4 | 10 | |||
| 11 | Штуцер | 1221-1737099 | 1 | 1 | 11 | |||
| 12 | Болт Mx | БолтМ20х60 | 4 | 4 | 12 | |||
| 13 | Рым | 50-1002318-Б | 2 | 2 | 13 | |||
| 14 | Болт М10-6gx35.88.35.019 | БолтМ10-6gx35.88.35.019 | 6 | 6 | 14 | |||
| 15 | Шайба | Шайба10.ОТ | 12 | 12 | 15 | |||
| 16 | Болт | 1221-2401011-02 | 1 | 1 | 16 | |||
| 17 | Прокладка | 80-1701399-Б | 1 | 1 | 17 | |||
| 18 | Болт М18х60 | 1221-2401011-01 | 8 | 8 | 18 | |||
| 19 | Шайба 18.ОТ | Шайба18.ОТ | 9 | 9 | 19 | |||
| 20 | Корпус | 1222-1701025 | 1 | 1 | 20 | |||
| 21 | Шпилька | 112-1701524 | 2 | 2 | 21 | |||
| 22 | Прокладка | 50-1701456-A | 1 | 1 | 22 | |||
| 23 | Крышка | 70-1701454-A2-01 | 1 | 1 | 23 | |||
| 24 | Болт М12-6gx30.88.35.019 | БолтМ12-6gx30.88.35.019 | 7 | 7 | 24 | |||
| 25 | Шайба | Шайба12.ОТ | 9 | 9 | 25 | |||
| 26 | Штифт установочный | Д01-015 | 4 | 4 | 26 | |||
| 27 | Штифт | ШЦК10x25 | 4 | 4 | 27 | |||
| 28 | Пробка | ПККГ3,8' | 1 | 1 | 28 | |||
| 29 | Шпилька | 80-1701525 | 1 | 1 | 29 | |||
| 30 | Прокладка | 80-1701026 | 1 | 1 | 30 | |||
| 31 | Стакан | 1222-1701034 | 1 | 1 | 31 | |||
| 32 | Штифт | 1222-1701071 | 2 | 2 | 32 | |||
| 33 | Шайба | 1222-1701072 | 2 | 2 | 33 | |||
| 34 | Болт М- | БолтМ12-6gx60.88.35.019 | 2 | 2 | 34 | |||
| 35 | Скоба | 1221-1802089-А | 1 | 1 | 35 | |||
| 36 | Щиток | 1221-1802093 | 1 | 1 | 36 | |||
| 37 | Шпилька | 1221-1802094 | 2 | 2 | 37 | |||
| 38 | Шпилька | 1221-1802094-01 | 1 | 1 | 38 | |||
| 39 | Шайба С | ШайбаС10.01.019 | 6 | 6 | 39 | |||
| 40 | Гайка | ГайкаМ10-6Н.6.019 | 3 | 3 | 40 | |||
| 41 | Шарик 10,0-60 | Шарик10,0-60 | 1 | 1 | 41 | |||
| 42 | Крышка | 1221-1802016 | 1 | 1 | 42 |
