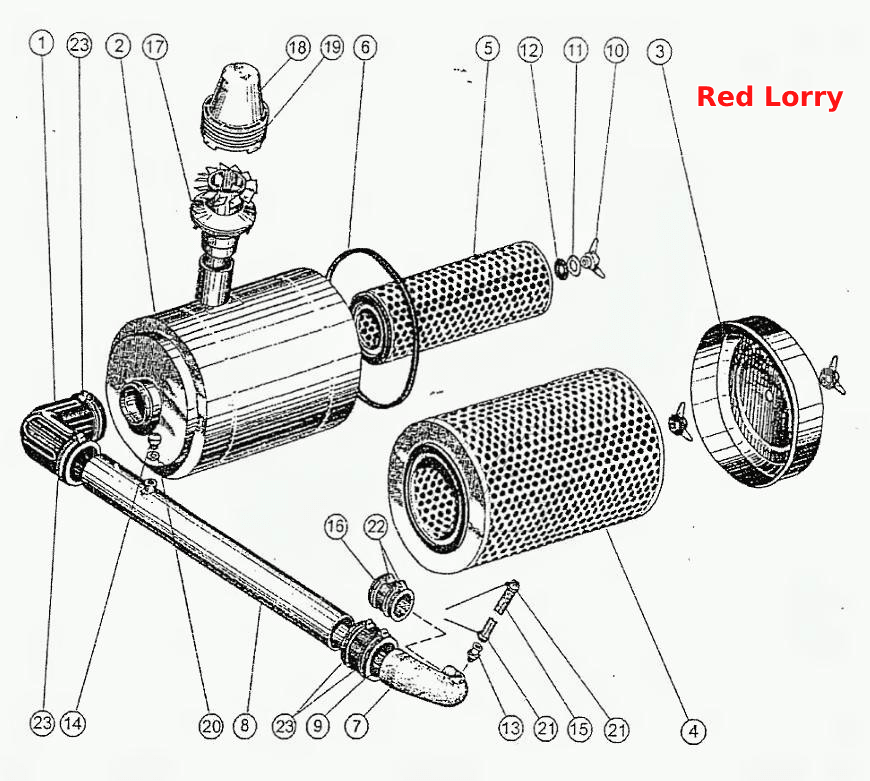

Тракт воздухоподводящий
100%
Название детали
Воздухоочиститель в сборе
Заводской номер
260-1109010
Количество на модель
1
№
Название детали
Воздухоочиститель
Заводской номер
260-1109015-02
Количество на модель
1
№
Название детали
Моноциклон
Заводской номер
А53.21.000-02
Количество на модель
1
№
Название детали
Патрубок
Заводской номер
260-1109009-А
Количество на модель
1
№
1
Название детали
Корпус
Заводской номер
260-1109035-02
Количество на модель
1
№
2
Название детали
Поддон
Заводской номер
260-1109256
Количество на модель
1
№
3
Название детали
Фильтр-патрон
Заводской номер
260-1109300
Количество на модель
1
№
4
Название детали
Фильтр - патрон
Заводской номер
В4318-00
Количество на модель
1
№
4
Название детали
Фильтр-патрон
Заводской номер
260-1109300-01
Количество на модель
1
№
5
Название детали
Фильтр - патрон
Заводской номер
В4318-01.00
Количество на модель
1
№
5
Название детали
Кольцо
Заводской номер
260-1109306
Количество на модель
1
№
6
Название детали
Патрубок
Заводской номер
260-1109402
Количество на модель
1
№
7
Название детали
Труба
Заводской номер
260-1109400-01
Количество на модель
1
№
8
Название детали
Труба
Заводской номер
260-1109410-01
Количество на модель
1
№
8
Название детали
Патрубок
Заводской номер
245-1008029
Количество на модель
1
№
9
Название детали
Гайка со втулкой, осью винта и пальцем в сборе
Заводской номер
245-1109310
Количество на модель
1
№
10
Название детали
Гайка
Заводской номер
245-1109311
Количество на модель
3
№
10
Название детали
Шайба
Заводской номер
245-1109316
Количество на модель
3
№
11
Название детали
Прокладка
Заводской номер
245-1109317
Количество на модель
3
№
12
Название детали
Штуцер
Заводской номер
242-3509213
Количество на модель
1
№
13
Название детали
Пробка резьбовая
Заводской номер
50-1117028
Количество на модель
1
№
14
Название детали
Рукав деталь
Заводской номер
18-29-600-1,3(13)
Количество на модель
1
№
15
Название детали
Рукав деталь
Заводской номер
70-81-66-0,2(2)
Количество на модель
1
№
16
Название детали
Патрубок
Заводской номер
А53.21.001-02
Количество на модель
1
№
17
Название детали
Обложка
Заводской номер
А53.21.002-02
Количество на модель
1
№
18
Название детали
Чехол
Заводской номер
А53.21.00З-02
Количество на модель
1
№
19
Название детали
Кольцо уплотнительное
Заводской номер
Д18-055-А-01
Количество на модель
1
№
20
Название детали
Хомут стяжной
Заводской номер
ХЧП.10-019
Количество на модель
2
№
21
Название детали
Хомут стяжной
Заводской номер
ХС-26.019
Количество на модель
2
№
21
Название детали
Хомут стяжной
Заводской номер
ХС-78.019
Количество на модель
2
№
22
Название детали
Хомут стяжной
Заводской номер
ХС-101.019
Количество на модель
4
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Воздухоочиститель в сборе | 260-1109010 | 1 | 1 | |||||
| Воздухоочиститель | 260-1109015-02 | 1 | 1 | |||||
| Моноциклон | А53.21.000-02 | 1 | 1 | |||||
| 1 | Патрубок | 260-1109009-А | 1 | 1 | 1 | |||
| 2 | Корпус | 260-1109035-02 | 1 | 1 | 2 | |||
| 3 | Поддон | 260-1109256 | 1 | 1 | 3 | |||
| 4 | Фильтр-патрон | 260-1109300 | 1 | 1 | 4 | |||
| 4 | Фильтр - патрон | В4318-00 | 1 | 1 | 4 | |||
| 5 | Фильтр-патрон | 260-1109300-01 | 1 | 1 | 5 | |||
| 5 | Фильтр - патрон | В4318-01.00 | 1 | 1 | 5 | |||
| 6 | Кольцо | 260-1109306 | 1 | 1 | 6 | |||
| 7 | Патрубок | 260-1109402 | 1 | 1 | 7 | |||
| 8 | Труба | 260-1109400-01 | 1 | 1 | 8 | |||
| 8 | Труба | 260-1109410-01 | 1 | 1 | 8 | |||
| 9 | Патрубок | 245-1008029 | 1 | 1 | 9 | |||
| 10 | Гайка со втулкой, осью винта и пальцем в сборе | 245-1109310 | 1 | 1 | 10 | |||
| 10 | Гайка | 245-1109311 | 3 | 3 | 10 | |||
| 11 | Шайба | 245-1109316 | 3 | 3 | 11 | |||
| 12 | Прокладка | 245-1109317 | 3 | 3 | 12 | |||
| 13 | Штуцер | 242-3509213 | 1 | 1 | 13 | |||
| 14 | Пробка резьбовая | 50-1117028 | 1 | 1 | 14 | |||
| 15 | Рукав деталь | 18-29-600-1,3(13) | 1 | 1 | 15 | |||
| 16 | Рукав деталь | 70-81-66-0,2(2) | 1 | 1 | 16 | |||
| 17 | Патрубок | А53.21.001-02 | 1 | 1 | 17 | |||
| 18 | Обложка | А53.21.002-02 | 1 | 1 | 18 | |||
| 19 | Чехол | А53.21.00З-02 | 1 | 1 | 19 | |||
| 20 | Кольцо уплотнительное | Д18-055-А-01 | 1 | 1 | 20 | |||
| 21 | Хомут стяжной | ХЧП.10-019 | 2 | 2 | 21 | |||
| 21 | Хомут стяжной | ХС-26.019 | 2 | 2 | 21 | |||
| 22 | Хомут стяжной | ХС-78.019 | 2 | 2 | 22 | |||
| 23 | Хомут стяжной | ХС-101.019 | 4 | 4 | 23 |
