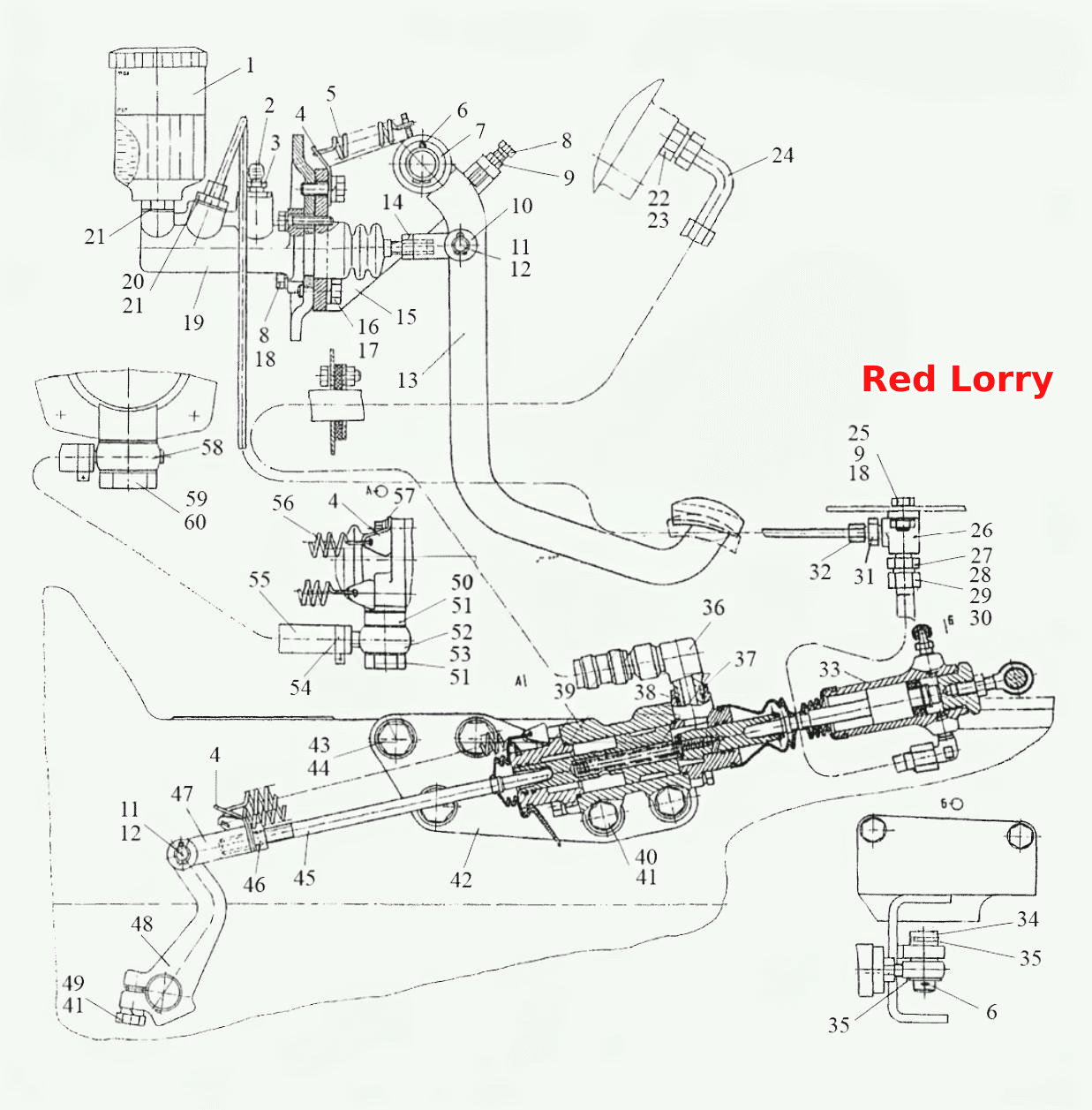

Управление сцеплением
100%
Название детали
Управление сцеплением на переднем ходу
Заводской номер
1522-1602010
Количество на модель
1
№
Название детали
Бачок
Заводской номер
822-1602120
Количество на модель
1
№
1
Название детали
Ушко
Заводской номер
80-1602116
Количество на модель
5
№
4
Название детали
Пружина
Заводской номер
70-4616033зам
Количество на модель
1
№
5
Название детали
Шплинт
Заводской номер
Шплинт4х36.019
Количество на модель
2
№
6
Название детали
Шайба упорная
Заводской номер
50-3406037
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
БолтМ8-6gх35.88.35.019
Количество на модель
3
№
8
Название детали
Гайка
Заводской номер
ГайкаМ8-6Н.6.019
Количество на модель
3
№
9
Название детали
Вилка
Заводской номер
822-3502203
Количество на модель
1
№
10
Название детали
Шплинт
Заводской номер
Шплинт3,2х18.019
Количество на модель
2
№
11
Название детали
Палец
Заводской номер
Палец12х32
Количество на модель
2
№
12
Название детали
Педаль
Заводской номер
1522-1602090
Количество на модель
1
№
13
Название детали
Гайка
Заводской номер
ГайкаМ10-6Н.6.019
Количество на модель
1
№
14
Название детали
Кронштейн
Заводской номер
1522-1602030
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
БолтМ10-6gх25.88.35.019
Количество на модель
4
№
16
Название детали
Шайба
Заводской номер
Шайба10.ОТ
Количество на модель
4
№
17
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
4
№
18
Название детали
Цилиндр главный
Заводской номер
2022-1602810
Количество на модель
1
№
19
Название детали
Штуцер
Заводской номер
822-3503083
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
Д18-055-А
Количество на модель
2
№
21
Название детали
Штуцер
Заводской номер
1522-3407016
Количество на модель
1
№
22
Название детали
Кольцо
Заводской номер
025-029-25-2-2
Количество на модель
1
№
23
Название детали
Рукав высокого давления
Заводской номер
1522В-3407100-03
Количество на модель
1
№
24
Название детали
Болт
Заводской номер
БолтМ8-6gх25.88.35.019
Количество на модель
2
№
25
Название детали
Угольник
Заводской номер
80В-1602106-Б
Количество на модель
1
№
26
Название детали
Штуцер
Заводской номер
822-3503155
Количество на модель
1
№
27
Название детали
Рукав гибкий сцепления, тип 11
Заводской номер
2022-1602200
Количество на модель
1
№
28
Название детали
Ниппель
Заводской номер
923-3503221
Количество на модель
2
№
29
Название детали
Гайка
Заводской номер
Д80-4607212
Количество на модель
2
№
30
Название детали
Штуцер
Заводской номер
822-3503701
Количество на модель
1
№
31
Название детали
Трубопровод
Заводской номер
2522-1602595
Количество на модель
1
№
32
Название детали
Цилиндр рабочий
Заводской номер
1523-1602550
Количество на модель
1
№
33
Название детали
Палец 16х40
Заводской номер
Палец16х40
Количество на модель
1
№
34
Название детали
Шайба С
Заводской номер
ШайбаС16.01.019
Количество на модель
3
№
35
Название детали
Штуцер М20х1,5
Заводской номер
40-3405061-А
Количество на модель
1
№
36
Название детали
Гайка
Заводской номер
40-3405062
Количество на модель
1
№
37
Название детали
Кольцо
Заводской номер
017-022-30-1-4
Количество на модель
1
№
38
Название детали
Гидроусилитель
Заводской номер
80-1602510-01
Количество на модель
1
№
39
Название детали
Болт М12-6gх90.88.35.019
Заводской номер
БолтМ12-6gх90.88.35.019
Количество на модель
2
№
40
Название детали
Шайба
Заводской номер
Шайба12.ОТ
Количество на модель
3
№
41
Название детали
Кронштейн
Заводской номер
1522-1602067
Количество на модель
1
№
42
Название детали
Болт
Заводской номер
БолтМ16-6gх50.88.35.019
Количество на модель
3
№
43
Название детали
Шайба
Заводской номер
Шайба16.ОТ
Количество на модель
3
№
44
Название детали
Тяга
Заводской номер
1221В-1602112
Количество на модель
1
№
45
Название детали
Гайка
Заводской номер
М12х1,25
Количество на модель
1
№
46
Название детали
Вилка
Заводской номер
50-3502203
Количество на модель
1
№
47
Название детали
Рычаг
Заводской номер
1522-1601219
Количество на модель
1
№
48
Название детали
Болт
Заводской номер
БолтМ12-6gх35.88.35.019
Количество на модель
1
№
49
Название детали
Втулка
Заводской номер
1522-1602034
Количество на модель
1
№
50
Название детали
Шайба
Заводской номер
40-4607038-А
Количество на модель
3
№
51
Название детали
Труба
Заводской номер
С80-4607380
Количество на модель
1
№
52
Название детали
Болт
Заводской номер
40-4607051
Количество на модель
1
№
53
Название детали
Хомут
Заводской номер
ХС-21
Количество на модель
2
№
54
Название детали
Шланг
Заводской номер
1522-1602711
Количество на модель
1
№
55
Название детали
Пружина
Заводской номер
50-1605152
Количество на модель
2
№
56
Название детали
Шайба
Заводской номер
ШайбаС8.01.019
Количество на модель
2
№
57
Название детали
Маслопровод
Заводской номер
1221-3407130
Количество на модель
1
№
58
Название детали
Клапан
Заводской номер
1221-3407140-01
Количество на модель
1
№
59
Название детали
Шайба
Заводской номер
40-4607033-А
Количество на модель
2
№
60
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Управление сцеплением на переднем ходу | 1522-1602010 | 1 | 1 | |||||
| 1 | Бачок | 822-1602120 | 1 | 1 | 1 | |||
| 4 | Ушко | 80-1602116 | 5 | 5 | 4 | |||
| 5 | Пружина | 70-4616033зам | 1 | 1 | 5 | |||
| 6 | Шплинт | Шплинт4х36.019 | 2 | 2 | 6 | |||
| 7 | Шайба упорная | 50-3406037 | 1 | 1 | 7 | |||
| 8 | Болт | БолтМ8-6gх35.88.35.019 | 3 | 3 | 8 | |||
| 9 | Гайка | ГайкаМ8-6Н.6.019 | 3 | 3 | 9 | |||
| 10 | Вилка | 822-3502203 | 1 | 1 | 10 | |||
| 11 | Шплинт | Шплинт3,2х18.019 | 2 | 2 | 11 | |||
| 12 | Палец | Палец12х32 | 2 | 2 | 12 | |||
| 13 | Педаль | 1522-1602090 | 1 | 1 | 13 | |||
| 14 | Гайка | ГайкаМ10-6Н.6.019 | 1 | 1 | 14 | |||
| 15 | Кронштейн | 1522-1602030 | 1 | 1 | 15 | |||
| 16 | Болт | БолтМ10-6gх25.88.35.019 | 4 | 4 | 16 | |||
| 17 | Шайба | Шайба10.ОТ | 4 | 4 | 17 | |||
| 18 | Шайба 8Т | Шайба8Т | 4 | 4 | 18 | |||
| 19 | Цилиндр главный | 2022-1602810 | 1 | 1 | 19 | |||
| 20 | Штуцер | 822-3503083 | 1 | 1 | 20 | |||
| 21 | Шайба | Д18-055-А | 2 | 2 | 21 | |||
| 22 | Штуцер | 1522-3407016 | 1 | 1 | 22 | |||
| 23 | Кольцо | 025-029-25-2-2 | 1 | 1 | 23 | |||
| 24 | Рукав высокого давления | 1522В-3407100-03 | 1 | 1 | 24 | |||
| 25 | Болт | БолтМ8-6gх25.88.35.019 | 2 | 2 | 25 | |||
| 26 | Угольник | 80В-1602106-Б | 1 | 1 | 26 | |||
| 27 | Штуцер | 822-3503155 | 1 | 1 | 27 | |||
| 28 | Рукав гибкий сцепления, тип 11 | 2022-1602200 | 1 | 1 | 28 | |||
| 29 | Ниппель | 923-3503221 | 2 | 2 | 29 | |||
| 30 | Гайка | Д80-4607212 | 2 | 2 | 30 | |||
| 31 | Штуцер | 822-3503701 | 1 | 1 | 31 | |||
| 32 | Трубопровод | 2522-1602595 | 1 | 1 | 32 | |||
| 33 | Цилиндр рабочий | 1523-1602550 | 1 | 1 | 33 | |||
| 34 | Палец 16х40 | Палец16х40 | 1 | 1 | 34 | |||
| 35 | Шайба С | ШайбаС16.01.019 | 3 | 3 | 35 | |||
| 36 | Штуцер М20х1,5 | 40-3405061-А | 1 | 1 | 36 | |||
| 37 | Гайка | 40-3405062 | 1 | 1 | 37 | |||
| 38 | Кольцо | 017-022-30-1-4 | 1 | 1 | 38 | |||
| 39 | Гидроусилитель | 80-1602510-01 | 1 | 1 | 39 | |||
| 40 | Болт М12-6gх90.88.35.019 | БолтМ12-6gх90.88.35.019 | 2 | 2 | 40 | |||
| 41 | Шайба | Шайба12.ОТ | 3 | 3 | 41 | |||
| 42 | Кронштейн | 1522-1602067 | 1 | 1 | 42 | |||
| 43 | Болт | БолтМ16-6gх50.88.35.019 | 3 | 3 | 43 | |||
| 44 | Шайба | Шайба16.ОТ | 3 | 3 | 44 | |||
| 45 | Тяга | 1221В-1602112 | 1 | 1 | 45 | |||
| 46 | Гайка | М12х1,25 | 1 | 1 | 46 | |||
| 47 | Вилка | 50-3502203 | 1 | 1 | 47 | |||
| 48 | Рычаг | 1522-1601219 | 1 | 1 | 48 | |||
| 49 | Болт | БолтМ12-6gх35.88.35.019 | 1 | 1 | 49 | |||
| 50 | Втулка | 1522-1602034 | 1 | 1 | 50 | |||
| 51 | Шайба | 40-4607038-А | 3 | 3 | 51 | |||
| 52 | Труба | С80-4607380 | 1 | 1 | 52 | |||
| 53 | Болт | 40-4607051 | 1 | 1 | 53 | |||
| 54 | Хомут | ХС-21 | 2 | 2 | 54 | |||
| 55 | Шланг | 1522-1602711 | 1 | 1 | 55 | |||
| 56 | Пружина | 50-1605152 | 2 | 2 | 56 | |||
| 57 | Шайба | ШайбаС8.01.019 | 2 | 2 | 57 | |||
| 58 | Маслопровод | 1221-3407130 | 1 | 1 | 58 | |||
| 59 | Клапан | 1221-3407140-01 | 1 | 1 | 59 | |||
| 60 | Шайба | 40-4607033-А | 2 | 2 | 60 |
