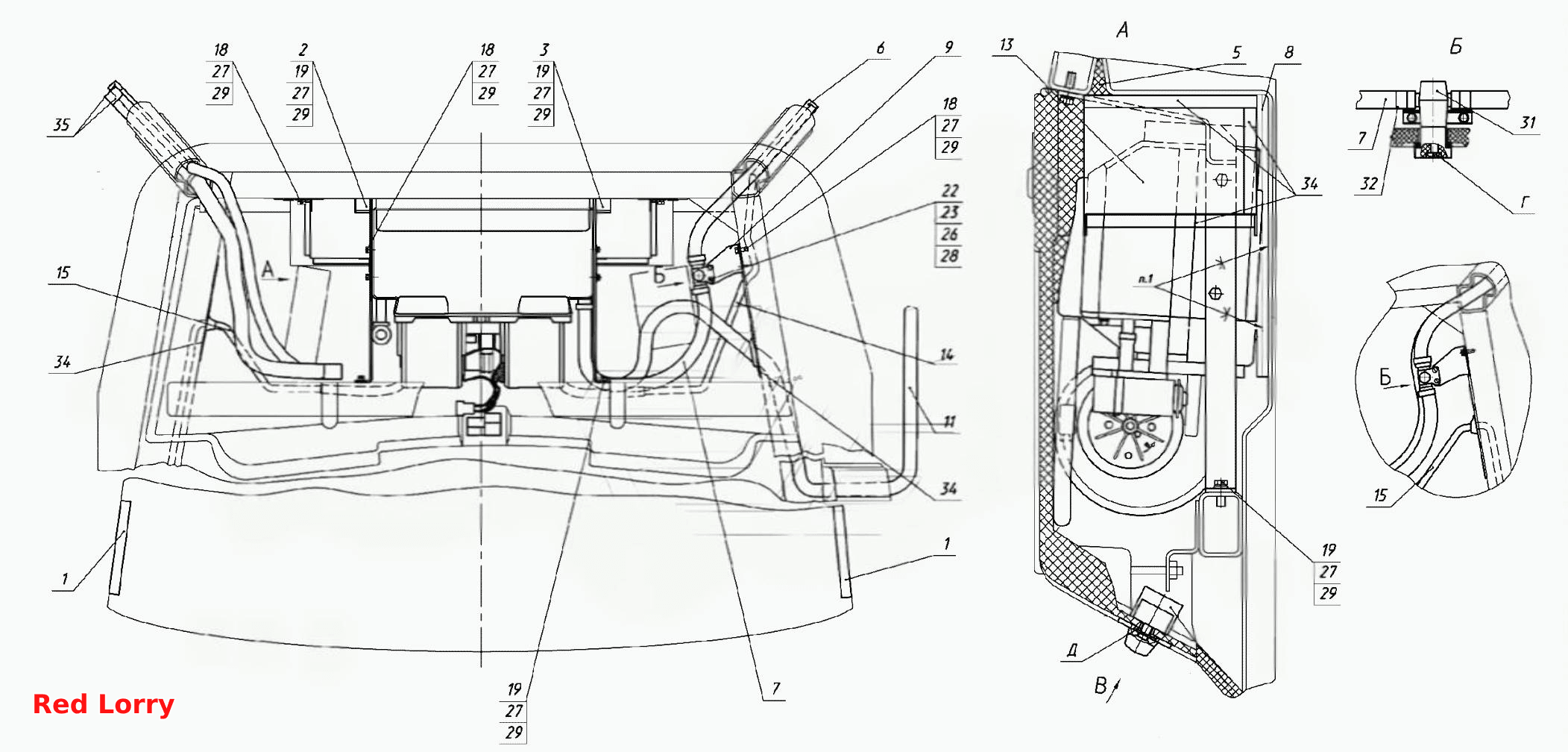

Установка отопителя-охладителя
100%
Название детали
Установка отопителя-охладителя
Заводской номер
2822-8101010
Количество на модель
1
№
Название детали
Установка фильтра
Заводской номер
2522-8104010
Количество на модель
2
№
1
Название детали
Кронштейн
Заводской номер
3022-8101020
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
3022-8101020-01
Количество на модель
1
№
3
Название детали
Уплотнитель
Заводской номер
80-8101714-03
Количество на модель
2
№
5
Название детали
Шланг
Заводской номер
2822ДЦ-8100014
Количество на модель
1
№
6
Название детали
Шланг
Заводской номер
1522-8101012-04
Количество на модель
1
№
7
Название детали
Уплотнитель
Заводской номер
2022-8101013
Количество на модель
2
№
8
Название детали
Кронштейн
Заводской номер
1522-8101034
Количество на модель
1
№
9
Название детали
Шланг
Заводской номер
3022-8101011-02
Количество на модель
1
№
11
Название детали
Стенка
Заводской номер
3022-8101017
Количество на модель
2
№
13
Название детали
Трубка
Заводской номер
3022-8101012-02
Количество на модель
2
№
15
Название детали
Болт
Заводской номер
БолтМ6-6gх25.88.35.019
Количество на модель
8
№
18
Название детали
Болт М6-6gх30.88.35.019
Заводской номер
БолтМ6-6gх30.88.35.019
Количество на модель
4
№
19
Название детали
Винт
Заводской номер
ВинтВ.М5-6gх16.58.019
Количество на модель
2
№
22
Название детали
Гайка
Заводской номер
ГайкаМ5-6Н.6.019
Количество на модель
2
№
23
Название детали
Шайба С.5.01.019
Заводской номер
ШайбаС.5.01.019
Количество на модель
2
№
26
Название детали
Шайба С.6.01.019
Заводской номер
ШайбаС.6.01.019
Количество на модель
12
№
27
Название детали
Шайба
Заводской номер
Шайба5Т
Количество на модель
2
№
28
Название детали
Шайба
Заводской номер
Шайба6Т
Количество на модель
12
№
29
Название детали
Кран ПО
Заводской номер
КранПО11
Количество на модель
1
№
31
Название детали
Хомут/С1аmр NORМА ТОRRО
Заводской номер
16-27/971
Количество на модель
4
№
32
Название детали
Хомут «Норма»
Заводской номер
16-25/9-C6W
Количество на модель
4
№
32
Название детали
Герметик
Заводской номер
ВикарЛТ50х2
Количество на модель
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка отопителя-охладителя | 2822-8101010 | 1 | 1 | |||||
| 1 | Установка фильтра | 2522-8104010 | 2 | 2 | 1 | |||
| 2 | Кронштейн | 3022-8101020 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 3022-8101020-01 | 1 | 1 | 3 | |||
| 5 | Уплотнитель | 80-8101714-03 | 2 | 2 | 5 | |||
| 6 | Шланг | 2822ДЦ-8100014 | 1 | 1 | 6 | |||
| 7 | Шланг | 1522-8101012-04 | 1 | 1 | 7 | |||
| 8 | Уплотнитель | 2022-8101013 | 2 | 2 | 8 | |||
| 9 | Кронштейн | 1522-8101034 | 1 | 1 | 9 | |||
| 11 | Шланг | 3022-8101011-02 | 1 | 1 | 11 | |||
| 13 | Стенка | 3022-8101017 | 2 | 2 | 13 | |||
| 15 | Трубка | 3022-8101012-02 | 2 | 2 | 15 | |||
| 18 | Болт | БолтМ6-6gх25.88.35.019 | 8 | 8 | 18 | |||
| 19 | Болт М6-6gх30.88.35.019 | БолтМ6-6gх30.88.35.019 | 4 | 4 | 19 | |||
| 22 | Винт | ВинтВ.М5-6gх16.58.019 | 2 | 2 | 22 | |||
| 23 | Гайка | ГайкаМ5-6Н.6.019 | 2 | 2 | 23 | |||
| 26 | Шайба С.5.01.019 | ШайбаС.5.01.019 | 2 | 2 | 26 | |||
| 27 | Шайба С.6.01.019 | ШайбаС.6.01.019 | 12 | 12 | 27 | |||
| 28 | Шайба | Шайба5Т | 2 | 2 | 28 | |||
| 29 | Шайба | Шайба6Т | 12 | 12 | 29 | |||
| 31 | Кран ПО | КранПО11 | 1 | 1 | 31 | |||
| 32 | Хомут/С1аmр NORМА ТОRRО | 16-27/971 | 4 | 4 | 32 | |||
| 32 | Хомут «Норма» | 16-25/9-C6W | 4 | 4 | 32 | |||
| 34 | Герметик | ВикарЛТ50х2 | 34 |
