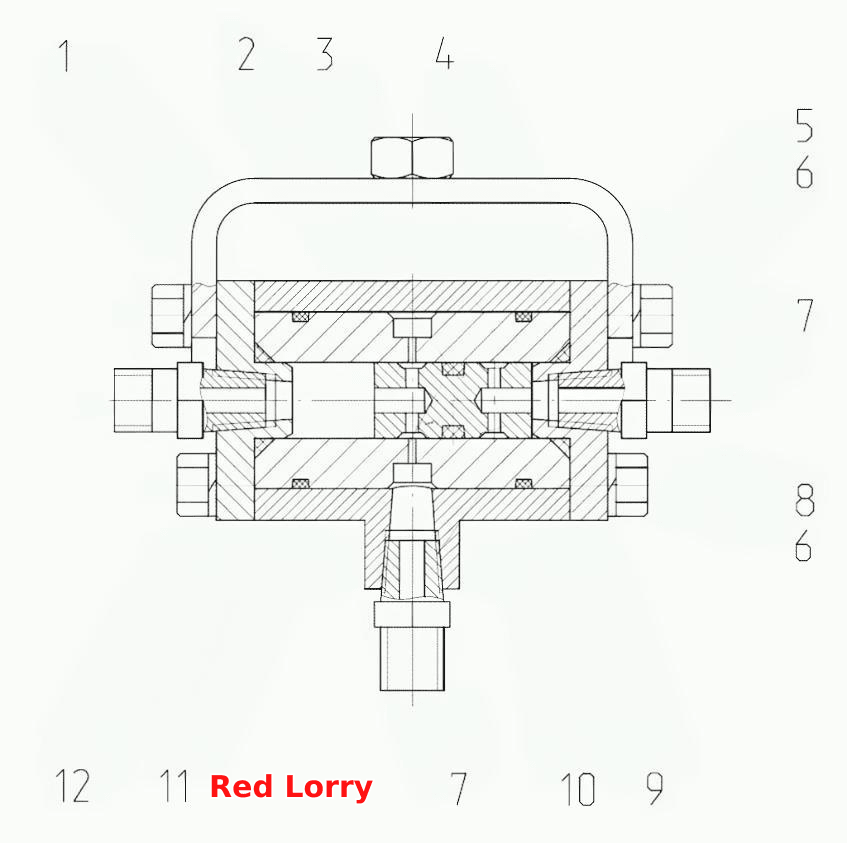

Кран
100%
Название детали
Кран
Заводской номер
2822-1602100-01
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
2822-1602110
Количество на модель
1
№
1
Название детали
Кольцо
Заводской номер
OREPDM7000800250
Количество на модель
1
№
2
Название детали
Поршень
Заводской номер
2822-1602104
Количество на модель
1
№
3
Название детали
Кольцо
Заводской номер
OREPDM7001150250
Количество на модель
2
№
4
Название детали
Болт
Заводской номер
БолтМ6-6gх25.58.35.019
Количество на модель
4
№
5
Название детали
Шайба
Заводской номер
Шайба6Т
Количество на модель
8
№
6
Название детали
Штуцер
Заводской номер
80-1701549
Количество на модель
3
№
7
Название детали
Болт
Заводской номер
БолтМ6-6gх20.88.35.019
Количество на модель
4
№
8
Название детали
Корпус
Заводской номер
2822-1602102
Количество на модель
1
№
9
Название детали
Кольцо
Заводской номер
OREPDM7002500200
Количество на модель
2
№
10
Название детали
Корпус
Заводской номер
2822-1602101
Количество на модель
1
№
11
Название детали
Крышка
Заводской номер
2822-1602103
Количество на модель
2
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Кран | 2822-1602100-01 | 1 | 1 | |||||
| 1 | Кронштейн | 2822-1602110 | 1 | 1 | 1 | |||
| 2 | Кольцо | OREPDM7000800250 | 1 | 1 | 2 | |||
| 3 | Поршень | 2822-1602104 | 1 | 1 | 3 | |||
| 4 | Кольцо | OREPDM7001150250 | 2 | 2 | 4 | |||
| 5 | Болт | БолтМ6-6gх25.58.35.019 | 4 | 4 | 5 | |||
| 6 | Шайба | Шайба6Т | 8 | 8 | 6 | |||
| 7 | Штуцер | 80-1701549 | 3 | 3 | 7 | |||
| 8 | Болт | БолтМ6-6gх20.88.35.019 | 4 | 4 | 8 | |||
| 9 | Корпус | 2822-1602102 | 1 | 1 | 9 | |||
| 10 | Кольцо | OREPDM7002500200 | 2 | 2 | 10 | |||
| 11 | Корпус | 2822-1602101 | 1 | 1 | 11 | |||
| 12 | Крышка | 2822-1602103 | 2 | 2 | 12 |
