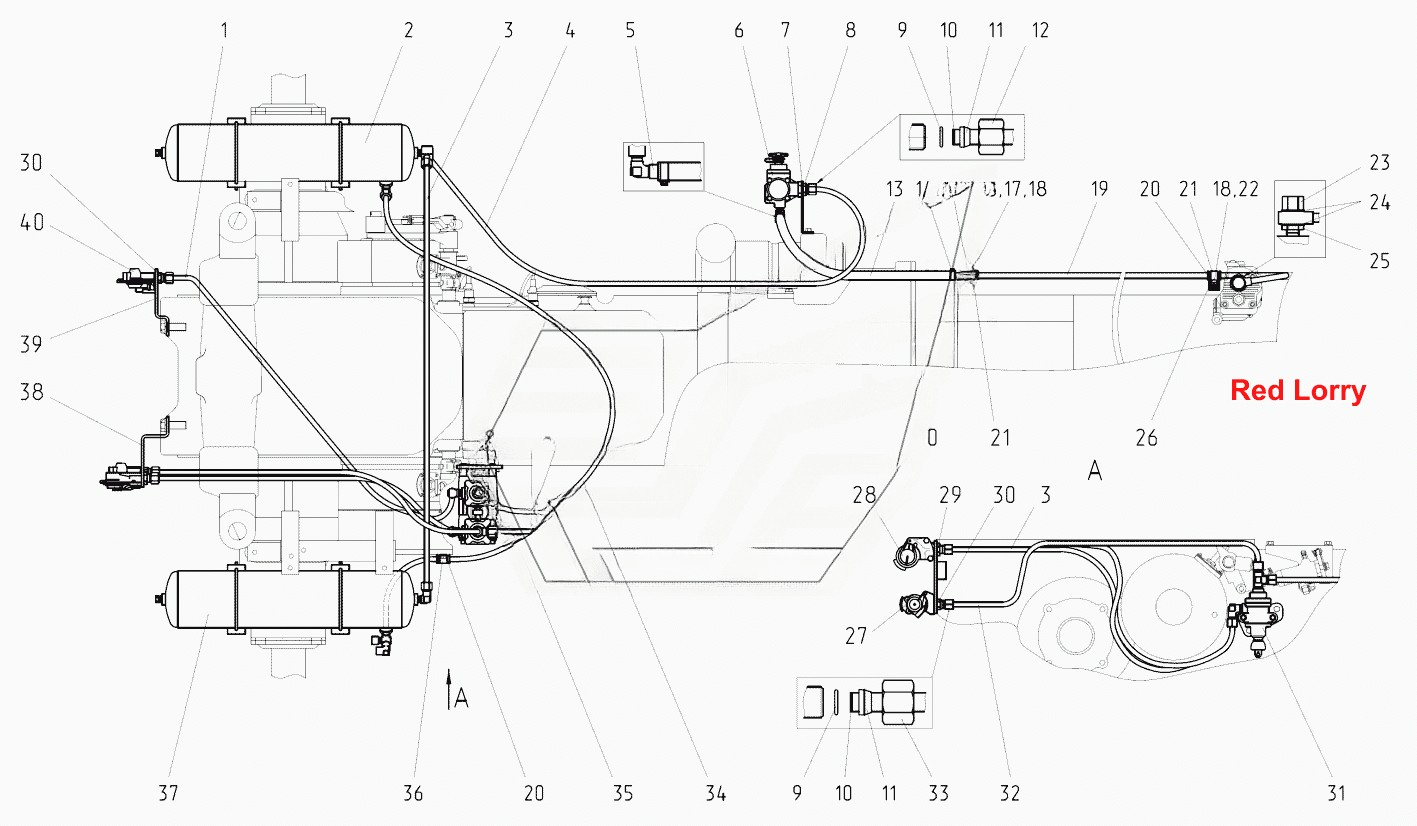

Пневмопривод (комбинированный)
100%
Название детали
Пневмопривод
Заводской номер
1525.5-3506705
Количество на модель
1
№
Название детали
Трубопровод
Заводской номер
1021-3506020-03
Количество на модель
1
№
1
Название детали
Трубка
Заводской номер
1021-3506021-03
Количество на модель
1
№
1
Название детали
Баллон
Заводской номер
1525.5-3513705
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
1025-3506560-01
Количество на модель
2
№
3
Название детали
Трубка
Заводской номер
1025-3506561-01
Количество на модель
2
№
3
Название детали
Трубка
Заводской номер
1522-3506021-03
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
1522-3506020-04
Количество на модель
1
№
4
Название детали
Угольник
Заводской номер
70-3513015
Количество на модель
1
№
5
Название детали
Регулятор давления
Заводской номер
А29.51.000Б
Количество на модель
1
№
6
Название детали
Регулятор давления
Заводской номер
11.3512010-30
Количество на модель
1
№
6
Название детали
Регулятор давления
Заводской номер
80-3512010
Количество на модель
1
№
6
Название детали
Кронштейн
Заводской номер
2422-3512012
Количество на модель
1
№
7
Название детали
Контргайка
Заводской номер
80-3512006
Количество на модель
1
№
8
Название детали
Кольцо- -
Заводской номер
Кольцо012-015-19-2-4
Количество на модель
14
№
9
Название детали
Нипель
Заводской номер
1522-3506022
Количество на модель
14
№
10
Название детали
Муфта
Заводской номер
1522-3506024
Количество на модель
14
№
11
Название детали
Гайка накидная
Заводской номер
1522-3506026
Количество на модель
1
№
12
Название детали
Шланг
Заводской номер
1523.4-3506014
Количество на модель
1
№
13
Название детали
Хомут
Заводской номер
Хомут16-27
Количество на модель
2
№
14
Название детали
Планка
Заводской номер
1221М-3506012
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
БолтМ10-6gх20.88.35.019
Количество на модель
1
№
16
Название детали
Гайка
Заводской номер
ГайкаМ10-6Н.6.019
Количество на модель
1
№
17
Название детали
Шайба
Заводской номер
Шайба10.ОТ
Количество на модель
2
№
18
Название детали
Трубопровод
Заводской номер
1523.4-3506210
Количество на модель
1
№
19
Название детали
Втулка
Заводской номер
70-3506027
Количество на модель
3
№
20
Название детали
Хомут
Заводской номер
1321-8700031
Количество на модель
2
№
21
Название детали
Болт
Заводской номер
БолтМ10-6gх16.88.35.019
Количество на модель
1
№
22
Название детали
Гайка
Заводской номер
1025-3506623
Количество на модель
1
№
23
Название детали
Шайба
Заводской номер
40-4607038-А
Количество на модель
2
№
24
Название детали
Штуцер
Заводской номер
1025-3506622
Количество на модель
1
№
25
Название детали
Планка
Заводской номер
1523.4-3506012-Б
Количество на модель
1
№
26
Название детали
Головка соединительная автоматическая
Заводской номер
64226-3521110
Количество на модель
1
№
27
Название детали
Головка соединительная автоматическая
Заводской номер
11.3521410-20
Количество на модель
1
№
27
Название детали
Головка соединительная
Заводской номер
80-3521010
Количество на модель
1
№
28
Название детали
Головка соединительная
Заводской номер
12.3521010-01
Количество на модель
1
№
28
Название детали
Головка соединительная в сборе
Заводской номер
А29.76.000
Количество на модель
1
№
28
Название детали
Штуцер
Заводской номер
1522-3521012
Количество на модель
1
№
29
Название детали
Штуцер
Заводской номер
1522-3521513
Количество на модель
2
№
30
Название детали
Кран тормозной
Заводской номер
1523-3514705-01
Количество на модель
1
№
31
Название детали
Трубопровод
Заводской номер
1522М-3506040
Количество на модель
1
№
32
Название детали
Трубка
Заводской номер
1522М-3506041
Количество на модель
1
№
32
Название детали
Гайка
Заводской номер
1522-3506023
Количество на модель
13
№
33
Название детали
Трубопровод
Заводской номер
2022Д-3506020
Количество на модель
1
№
34
Название детали
Трубка
Заводской номер
2022Д-3506021
Количество на модель
1
№
34
Название детали
Трубопровод
Заводской номер
1021-3506021-01
Количество на модель
1
№
35
Название детали
Трубопровод
Заводской номер
1021-3506020-01
Количество на модель
1
№
35
Название детали
Кляммер
Заводской номер
70-4802045
Количество на модель
1
№
36
Название детали
Баллон
Заводской номер
1525.5-3513710
Количество на модель
1
№
37
Название детали
Кронштейн
Заводской номер
2022Д-3521711
Количество на модель
1
№
38
Название детали
Кронштейн
Заводской номер
1522-3521512
Количество на модель
1
№
39
Название детали
Головка соединительная автоматическая
Заводской номер
64226-3521111
Количество на модель
1
№
40
Название детали
Головка соединительная автоматическая
Заводской номер
11.3521411-20
Количество на модель
1
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Пневмопривод | 1525.5-3506705 | 1 | 1 | |||||
| 1 | Трубопровод | 1021-3506020-03 | 1 | 1 | 1 | |||
| 1 | Трубка | 1021-3506021-03 | 1 | 1 | 1 | |||
| 2 | Баллон | 1525.5-3513705 | 1 | 1 | 2 | |||
| 3 | Трубопровод | 1025-3506560-01 | 2 | 2 | 3 | |||
| 3 | Трубка | 1025-3506561-01 | 2 | 2 | 3 | |||
| 4 | Трубка | 1522-3506021-03 | 1 | 1 | 4 | |||
| 4 | Трубопровод | 1522-3506020-04 | 1 | 1 | 4 | |||
| 5 | Угольник | 70-3513015 | 1 | 1 | 5 | |||
| 6 | Регулятор давления | А29.51.000Б | 1 | 1 | 6 | |||
| 6 | Регулятор давления | 11.3512010-30 | 1 | 1 | 6 | |||
| 6 | Регулятор давления | 80-3512010 | 1 | 1 | 6 | |||
| 7 | Кронштейн | 2422-3512012 | 1 | 1 | 7 | |||
| 8 | Контргайка | 80-3512006 | 1 | 1 | 8 | |||
| 9 | Кольцо- - | Кольцо012-015-19-2-4 | 14 | 14 | 9 | |||
| 10 | Нипель | 1522-3506022 | 14 | 14 | 10 | |||
| 11 | Муфта | 1522-3506024 | 14 | 14 | 11 | |||
| 12 | Гайка накидная | 1522-3506026 | 1 | 1 | 12 | |||
| 13 | Шланг | 1523.4-3506014 | 1 | 1 | 13 | |||
| 14 | Хомут | Хомут16-27 | 2 | 2 | 14 | |||
| 15 | Планка | 1221М-3506012 | 1 | 1 | 15 | |||
| 16 | Болт | БолтМ10-6gх20.88.35.019 | 1 | 1 | 16 | |||
| 17 | Гайка | ГайкаМ10-6Н.6.019 | 1 | 1 | 17 | |||
| 18 | Шайба | Шайба10.ОТ | 2 | 2 | 18 | |||
| 19 | Трубопровод | 1523.4-3506210 | 1 | 1 | 19 | |||
| 20 | Втулка | 70-3506027 | 3 | 3 | 20 | |||
| 21 | Хомут | 1321-8700031 | 2 | 2 | 21 | |||
| 22 | Болт | БолтМ10-6gх16.88.35.019 | 1 | 1 | 22 | |||
| 23 | Гайка | 1025-3506623 | 1 | 1 | 23 | |||
| 24 | Шайба | 40-4607038-А | 2 | 2 | 24 | |||
| 25 | Штуцер | 1025-3506622 | 1 | 1 | 25 | |||
| 26 | Планка | 1523.4-3506012-Б | 1 | 1 | 26 | |||
| 27 | Головка соединительная автоматическая | 64226-3521110 | 1 | 1 | 27 | |||
| 27 | Головка соединительная автоматическая | 11.3521410-20 | 1 | 1 | 27 | |||
| 28 | Головка соединительная | 80-3521010 | 1 | 1 | 28 | |||
| 28 | Головка соединительная | 12.3521010-01 | 1 | 1 | 28 | |||
| 28 | Головка соединительная в сборе | А29.76.000 | 1 | 1 | 28 | |||
| 29 | Штуцер | 1522-3521012 | 1 | 1 | 29 | |||
| 30 | Штуцер | 1522-3521513 | 2 | 2 | 30 | |||
| 31 | Кран тормозной | 1523-3514705-01 | 1 | 1 | 31 | |||
| 32 | Трубопровод | 1522М-3506040 | 1 | 1 | 32 | |||
| 32 | Трубка | 1522М-3506041 | 1 | 1 | 32 | |||
| 33 | Гайка | 1522-3506023 | 13 | 13 | 33 | |||
| 34 | Трубопровод | 2022Д-3506020 | 1 | 1 | 34 | |||
| 34 | Трубка | 2022Д-3506021 | 1 | 1 | 34 | |||
| 35 | Трубопровод | 1021-3506021-01 | 1 | 1 | 35 | |||
| 35 | Трубопровод | 1021-3506020-01 | 1 | 1 | 35 | |||
| 36 | Кляммер | 70-4802045 | 1 | 1 | 36 | |||
| 37 | Баллон | 1525.5-3513710 | 1 | 1 | 37 | |||
| 38 | Кронштейн | 2022Д-3521711 | 1 | 1 | 38 | |||
| 39 | Кронштейн | 1522-3521512 | 1 | 1 | 39 | |||
| 40 | Головка соединительная автоматическая | 64226-3521111 | 1 | 1 | 40 | |||
| 40 | Головка соединительная автоматическая | 11.3521411-20 | 1 | 1 | 40 |
