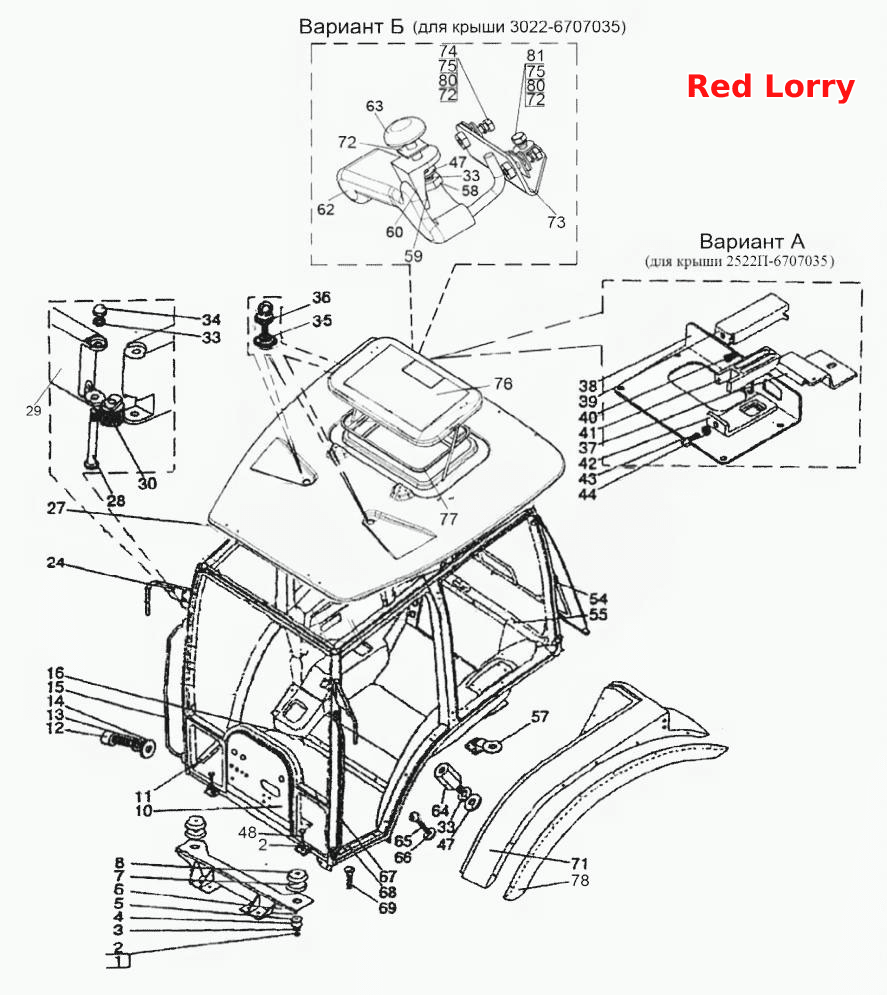

Кабина трактора
100%
Название детали
Кабина в сборе
Заводской номер
1523.6-6700010
Количество на модель
1
№
Название детали
Шплинт
Заводской номер
Шплинт4х36.019
Количество на модель
4
№
1
Название детали
Гайка
Заводской номер
М16-6Н.6.019
Количество на модель
4
№
2
Название детали
Шайба
Заводской номер
Шайба16.ОТ
Количество на модель
4
№
3
Название детали
Шайба С
Заводской номер
ШайбаС16.01.019
Количество на модель
4
№
4
Название детали
Подушка
Заводской номер
130-5001364-В
Количество на модель
4
№
5
Название детали
Кронштейн
Заводской номер
1525.5-6700030
Количество на модель
1
№
6
Название детали
Виброизолятор
Заводской номер
80-6700160
Количество на модель
4
№
7
Название детали
Обойма
Заводской номер
80-6700163
Количество на модель
4
№
8
Название детали
Прокладка
Заводской номер
2522-6703031-Б
Количество на модель
1
№
10
Название детали
Прижим
Заводской номер
2522-6702001-01
Количество на модель
1
№
11
Название детали
Винт
Заводской номер
ВМ10x35
Количество на модель
4
№
12
Название детали
Шайба С
Заводской номер
ШайбаС10.01.019
Количество на модель
4
№
13
Название детали
Шайба
Заводской номер
Шайба10.ОТ
Количество на модель
4
№
14
Название детали
Поручень правый
Заводской номер
2522.5-6703115
Количество на модель
1
№
15
Название детали
Прижим
Заводской номер
2522-6702466
Количество на модель
1
№
16
Название детали
Кронштейн
Заводской номер
2522-8201200
Количество на модель
2
№
24
Название детали
Крыша
Заводской номер
2522П-6707035
Количество на модель
1
№
27
Название детали
Крыша
Заводской номер
3022-6707035
Количество на модель
1
№
27
Название детали
Винт
Заводской номер
2522-8201219
Количество на модель
2
№
28
Название детали
Кронштейн
Заводской номер
2522-8201205
Количество на модель
2
№
29
Название детали
Валик
Заводской номер
2522-8201204
Количество на модель
2
№
30
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
2
№
33
Название детали
Гайка
Заводской номер
2522-6708029
Количество на модель
2
№
34
Название детали
Шайба
Заводской номер
2522-6707081
Количество на модель
3
№
35
Название детали
Рым-болт
Заводской номер
2522-6707033
Количество на модель
3
№
36
Название детали
Кронштейн
Заводской номер
822-6707051
Количество на модель
1
№
37
Название детали
Панель
Заводской номер
822-6707065
Количество на модель
1
№
38
Название детали
Крышка
Заводской номер
822-6707066
Количество на модель
1
№
39
Название детали
Пружина
Заводской номер
55-17-27
Количество на модель
1
№
40
Название детали
Зацеп
Заводской номер
822-6707061
Количество на модель
1
№
41
Название детали
Кронштейн
Заводской номер
822-6707067
Количество на модель
1
№
42
Название детали
Винт В.М6-6gх10.58.019
Заводской номер
ВинтВ.М6-6gх10.58.019
Количество на модель
1
№
43
Название детали
Шайба
Заводской номер
ШайбаС6.01.019
Количество на модель
1
№
44
Название детали
Шайба
Заводской номер
ШайбаС8.01.019
Количество на модель
1
№
47
Название детали
Болт
Заводской номер
2522-6700029
Количество на модель
4
№
48
Название детали
Шайба С.10.01.019
Заводской номер
ШайбаС.10.01.019
Количество на модель
2
№
49
Название детали
Пружина газовая
Заводской номер
583875
Количество на модель
2
№
54
Название детали
Кронштейн
Заводской номер
1522-6700037-01
Количество на модель
1
№
57
Название детали
Кронштейн
Заводской номер
1522-6700037
Количество на модель
1
№
57
Название детали
Кронштейн
Заводской номер
822-6708152
Количество на модель
2
№
60
Название детали
Рукоятка
Заводской номер
822-6708160-01
Количество на модель
1
№
62
Название детали
Винт
Заводской номер
2522-6708165
Количество на модель
1
№
63
Название детали
Втулка
Заводской номер
2522-6708032
Количество на модель
2
№
64
Название детали
Клин
Заводской номер
80-6700168-01
Количество на модель
9
№
65
Название детали
Бонка
Заводской номер
80-6700169-01
Количество на модель
9
№
66
Название детали
Поручень
Заводской номер
3522-6703115-02
Количество на модель
1
№
67
Название детали
Прижим левый
Заводской номер
2522-6702001
Количество на модель
1
№
68
Название детали
Винт В.М6-6gх16.58.019
Заводской номер
912072
Количество на модель
4
№
69
Название детали
Крыло левое
Заводской номер
923-8404010
Количество на модель
1
№
71
Название детали
Крыло правое
Заводской номер
923-8404010-01
Количество на модель
1
№
71
Название детали
Прокладка
Заводской номер
923-6707086
Количество на модель
4
№
72
Название детали
Кронштейн
Заводской номер
3022-6707055
Количество на модель
1
№
73
Название детали
Болт
Заводской номер
БолтМ6-6gх20.88.35.019
Количество на модель
2
№
74
Название детали
Шайба
Заводской номер
Шайба6Т
Количество на модель
3
№
75
Название детали
Люк
Заводской номер
3022-6707040
Количество на модель
1
№
76
Название детали
Люк
Заводской номер
2522П-6707040
Количество на модель
1
№
76
Название детали
Уплотнитель
Заводской номер
А37.08.045
Количество на модель
1
№
77
Название детали
Уширитель левый
Заводской номер
923-8404030
Количество на модель
1
№
78
Название детали
Уширитель правый
Заводской номер
923-8404030-01
Количество на модель
1
№
78
Название детали
Болт М6-6gх30.88.35.019
Заводской номер
БолтМ6-6gх30.88.35.019
Количество на модель
1
№
81
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Кабина в сборе | 1523.6-6700010 | 1 | 1 | |||||
| 1 | Шплинт | Шплинт4х36.019 | 4 | 4 | 1 | |||
| 2 | Гайка | М16-6Н.6.019 | 4 | 4 | 2 | |||
| 3 | Шайба | Шайба16.ОТ | 4 | 4 | 3 | |||
| 4 | Шайба С | ШайбаС16.01.019 | 4 | 4 | 4 | |||
| 5 | Подушка | 130-5001364-В | 4 | 4 | 5 | |||
| 6 | Кронштейн | 1525.5-6700030 | 1 | 1 | 6 | |||
| 7 | Виброизолятор | 80-6700160 | 4 | 4 | 7 | |||
| 8 | Обойма | 80-6700163 | 4 | 4 | 8 | |||
| 10 | Прокладка | 2522-6703031-Б | 1 | 1 | 10 | |||
| 11 | Прижим | 2522-6702001-01 | 1 | 1 | 11 | |||
| 12 | Винт | ВМ10x35 | 4 | 4 | 12 | |||
| 13 | Шайба С | ШайбаС10.01.019 | 4 | 4 | 13 | |||
| 14 | Шайба | Шайба10.ОТ | 4 | 4 | 14 | |||
| 15 | Поручень правый | 2522.5-6703115 | 1 | 1 | 15 | |||
| 16 | Прижим | 2522-6702466 | 1 | 1 | 16 | |||
| 24 | Кронштейн | 2522-8201200 | 2 | 2 | 24 | |||
| 27 | Крыша | 2522П-6707035 | 1 | 1 | 27 | |||
| 27 | Крыша | 3022-6707035 | 1 | 1 | 27 | |||
| 28 | Винт | 2522-8201219 | 2 | 2 | 28 | |||
| 29 | Кронштейн | 2522-8201205 | 2 | 2 | 29 | |||
| 30 | Валик | 2522-8201204 | 2 | 2 | 30 | |||
| 33 | Шайба 8Т | Шайба8Т | 2 | 2 | 33 | |||
| 34 | Гайка | 2522-6708029 | 2 | 2 | 34 | |||
| 35 | Шайба | 2522-6707081 | 3 | 3 | 35 | |||
| 36 | Рым-болт | 2522-6707033 | 3 | 3 | 36 | |||
| 37 | Кронштейн | 822-6707051 | 1 | 1 | 37 | |||
| 38 | Панель | 822-6707065 | 1 | 1 | 38 | |||
| 39 | Крышка | 822-6707066 | 1 | 1 | 39 | |||
| 40 | Пружина | 55-17-27 | 1 | 1 | 40 | |||
| 41 | Зацеп | 822-6707061 | 1 | 1 | 41 | |||
| 42 | Кронштейн | 822-6707067 | 1 | 1 | 42 | |||
| 43 | Винт В.М6-6gх10.58.019 | ВинтВ.М6-6gх10.58.019 | 1 | 1 | 43 | |||
| 44 | Шайба | ШайбаС6.01.019 | 1 | 1 | 44 | |||
| 47 | Шайба | ШайбаС8.01.019 | 1 | 1 | 47 | |||
| 48 | Болт | 2522-6700029 | 4 | 4 | 48 | |||
| 49 | Шайба С.10.01.019 | ШайбаС.10.01.019 | 2 | 2 | 49 | |||
| 54 | Пружина газовая | 583875 | 2 | 2 | 54 | |||
| 57 | Кронштейн | 1522-6700037-01 | 1 | 1 | 57 | |||
| 57 | Кронштейн | 1522-6700037 | 1 | 1 | 57 | |||
| 60 | Кронштейн | 822-6708152 | 2 | 2 | 60 | |||
| 62 | Рукоятка | 822-6708160-01 | 1 | 1 | 62 | |||
| 63 | Винт | 2522-6708165 | 1 | 1 | 63 | |||
| 64 | Втулка | 2522-6708032 | 2 | 2 | 64 | |||
| 65 | Клин | 80-6700168-01 | 9 | 9 | 65 | |||
| 66 | Бонка | 80-6700169-01 | 9 | 9 | 66 | |||
| 67 | Поручень | 3522-6703115-02 | 1 | 1 | 67 | |||
| 68 | Прижим левый | 2522-6702001 | 1 | 1 | 68 | |||
| 69 | Винт В.М6-6gх16.58.019 | 912072 | 4 | 4 | 69 | |||
| 71 | Крыло левое | 923-8404010 | 1 | 1 | 71 | |||
| 71 | Крыло правое | 923-8404010-01 | 1 | 1 | 71 | |||
| 72 | Прокладка | 923-6707086 | 4 | 4 | 72 | |||
| 73 | Кронштейн | 3022-6707055 | 1 | 1 | 73 | |||
| 74 | Болт | БолтМ6-6gх20.88.35.019 | 2 | 2 | 74 | |||
| 75 | Шайба | Шайба6Т | 3 | 3 | 75 | |||
| 76 | Люк | 3022-6707040 | 1 | 1 | 76 | |||
| 76 | Люк | 2522П-6707040 | 1 | 1 | 76 | |||
| 77 | Уплотнитель | А37.08.045 | 1 | 1 | 77 | |||
| 78 | Уширитель левый | 923-8404030 | 1 | 1 | 78 | |||
| 78 | Уширитель правый | 923-8404030-01 | 1 | 1 | 78 | |||
| 81 | Болт М6-6gх30.88.35.019 | БолтМ6-6gх30.88.35.019 | 1 | 1 | 81 |
