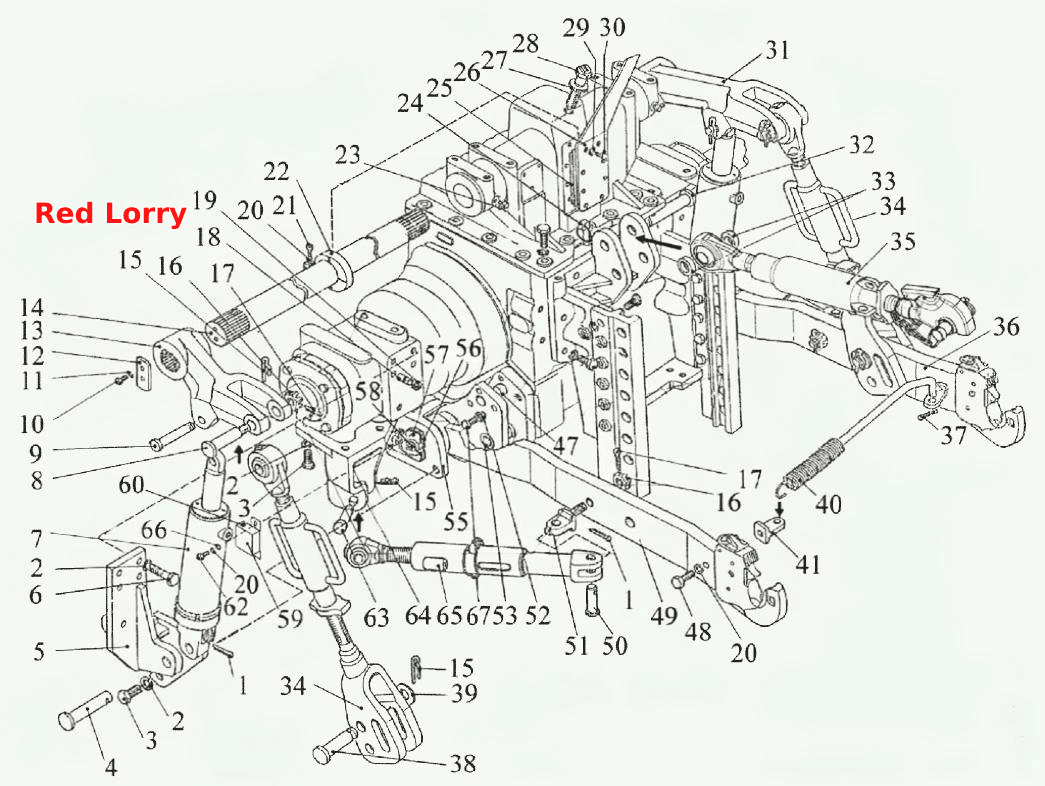

Устройство навесное
100%
Название детали
Устройство навесное
Заводской номер
1525.6-4605010
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
1522-4605015-01
Количество на модель
1
№
Название детали
Шплинт 5х45.019
Заводской номер
Шплинт5х45.019
Количество на модель
4
№
1
Название детали
Шайба
Заводской номер
Шайба20.ОТ
Количество на модель
18
№
2
Название детали
Болт
Заводской номер
680-2707024
Количество на модель
12
№
3
Название детали
Палец
Заводской номер
1522-4605009
Количество на модель
2
№
4
Название детали
Кронштейн
Заводской номер
1522-4605015
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
70-4605036
Количество на модель
6
№
6
Название детали
Цилиндр
Заводской номер
4600.06
Количество на модель
2
№
7
Название детали
Палец
Заводской номер
1522-4605008
Количество на модель
2
№
8
Название детали
Палец
Заводской номер
1522-4605037
Количество на модель
2
№
9
Название детали
Болт
Заводской номер
БолтМ12-6gх25.88.35.019
Количество на модель
4
№
10
Название детали
Шайба
Заводской номер
Шайба12.ОТ
Количество на модель
4
№
11
Название детали
Шайба
Заводской номер
1522-4605024-Б
Количество на модель
2
№
12
Название детали
Рычаг
Заводской номер
1522-4605021
Количество на модель
1
№
13
Название детали
Вал
Заводской номер
1522-4605023
Количество на модель
1
№
14
Название детали
Шплинт
Заводской номер
А61.07.001
Количество на модель
6
№
15
Название детали
Гайка
Заводской номер
А04.02.020
Количество на модель
4
№
16
Название детали
Штифт
Заводской номер
50-4605027
Количество на модель
4
№
18
Название детали
Кольцо
Заводской номер
54.38.619
Количество на модель
4
№
19
Название детали
Шайба
Заводской номер
Шайба10.ОТ
Количество на модель
7
№
20
Название детали
Винт М10-6gх45.88.019
Заводской номер
ВинтМ10-6gх45.88.019
Количество на модель
1
№
21
Название детали
Эксцентрик
Заводской номер
1522-4605025
Количество на модель
1
№
22
Название детали
Масленка 2.3.90 Ц6хр.
Заводской номер
Масленка2.3.90Ц6хр.
Количество на модель
2
№
23
Название детали
Чека
Заводской номер
А61.05.100-05
Количество на модель
1
№
24
Название детали
Прокладка
Заводской номер
1522-2401028
Количество на модель
1
№
25
Название детали
Кронштейн
Заводской номер
2422-4605170
Количество на модель
1
№
26
Название детали
Гайка
Заводской номер
1522-4605149
Количество на модель
1
№
27
Название детали
Датчик позиционный
Заводской номер
R917002927
Количество на модель
1
№
28
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
8
№
29
Название детали
Болт
Заводской номер
БолтМ8-6gх25.88.35.019
Количество на модель
8
№
30
Название детали
Рычаг
Заводской номер
1522-4605021-01
Количество на модель
1
№
31
Название детали
Палец
Заводской номер
1522-4605036
Количество на модель
1
№
32
Название детали
Втулка
Заводской номер
1522-4605091
Количество на модель
2
№
33
Название детали
Раскос
Заводской номер
1522-4605060
Количество на модель
2
№
34
Название детали
Тяга верхняя
Заводской номер
1522-4605090-Б
Количество на модель
1
№
35
Название детали
Тяга верхняя
Заводской номер
1522-4605090-Б-01
Количество на модель
1
№
35
Название детали
Тяга нижняя
Заводской номер
1522-4605030
Количество на модель
1
№
36
Название детали
Тяга правая
Заводской номер
1522-4605230
Количество на модель
1
№
36
Название детали
Тяга
Заводской номер
1522-4605030-01
Количество на модель
1
№
36
Название детали
Шплинт
Заводской номер
Шплинт3,2х25.019
Количество на модель
1
№
37
Название детали
Палец
Заводской номер
1522-4605033
Количество на модель
2
№
38
Название детали
Шайба
Заводской номер
1522-4605032
Количество на модель
2
№
39
Название детали
Штанга
Заводской номер
090243
Количество на модель
1
№
40
Название детали
Проушина
Заводской номер
1522-4605038
Количество на модель
2
№
41
Название детали
Штифт
Заводской номер
1220-4605507
Количество на модель
2
№
47
Название детали
Болт
Заводской номер
БолтМ10-6gх50.88.35.019
Количество на модель
2
№
48
Название детали
Тяга нижняя
Заводской номер
1522-4605035
Количество на модель
1
№
49
Название детали
Тяга левая
Заводской номер
1522-4605230-01
Количество на модель
1
№
49
Название детали
Палец
Заводской номер
1522-4605121
Количество на модель
2
№
50
Название детали
Проушина
Заводской номер
1522-4605034
Количество на модель
2
№
51
Название детали
Шайба
Заводской номер
Шайба16.ОТ
Количество на модель
8
№
52
Название детали
Втулка
Заводской номер
1522-4605039
Количество на модель
2
№
53
Название детали
Кронштейн левый
Заводской номер
1522-4605011
Количество на модель
1
№
55
Название детали
Кронштейн правый
Заводской номер
1522-4605011-01
Количество на модель
1
№
55
Название детали
Скоба
Заводской номер
1522-4605701
Количество на модель
2
№
56
Название детали
Втулка
Заводской номер
1522-4605702
Количество на модель
4
№
57
Название детали
Датчик усилия
Заводской номер
R917008077
Количество на модель
2
№
58
Название детали
Крышка
Заводской номер
1522-4605006
Количество на модель
2
№
59
Название детали
Втулка
Заводской номер
70-3723042-01
Количество на модель
2
№
60
Название детали
Винт М10-6gх35.56.019
Заводской номер
ВинтМ10-6gх35.56.019
Количество на модель
4
№
62
Название детали
Палец
Заводской номер
1220-4605084-01
Количество на модель
2
№
63
Название детали
Кронштейн левый
Заводской номер
1522-4605012
Количество на модель
1
№
64
Название детали
Кронштейн правый
Заводской номер
1522-4605012-01
Количество на модель
1
№
64
Название детали
Стяжка
Заводской номер
1522-4605120
Количество на модель
2
№
65
Название детали
Шайба C 10.01.019
Заводской номер
ШайбаC10.01.019
Количество на модель
4
№
66
Название детали
Болт
Заводской номер
1220-4605506
Количество на модель
8
№
67
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Устройство навесное | 1525.6-4605010 | 1 | 1 | |||||
| Кронштейн | 1522-4605015-01 | 1 | 1 | |||||
| 1 | Шплинт 5х45.019 | Шплинт5х45.019 | 4 | 4 | 1 | |||
| 2 | Шайба | Шайба20.ОТ | 18 | 18 | 2 | |||
| 3 | Болт | 680-2707024 | 12 | 12 | 3 | |||
| 4 | Палец | 1522-4605009 | 2 | 2 | 4 | |||
| 5 | Кронштейн | 1522-4605015 | 1 | 1 | 5 | |||
| 6 | Болт | 70-4605036 | 6 | 6 | 6 | |||
| 7 | Цилиндр | 4600.06 | 2 | 2 | 7 | |||
| 8 | Палец | 1522-4605008 | 2 | 2 | 8 | |||
| 9 | Палец | 1522-4605037 | 2 | 2 | 9 | |||
| 10 | Болт | БолтМ12-6gх25.88.35.019 | 4 | 4 | 10 | |||
| 11 | Шайба | Шайба12.ОТ | 4 | 4 | 11 | |||
| 12 | Шайба | 1522-4605024-Б | 2 | 2 | 12 | |||
| 13 | Рычаг | 1522-4605021 | 1 | 1 | 13 | |||
| 14 | Вал | 1522-4605023 | 1 | 1 | 14 | |||
| 15 | Шплинт | А61.07.001 | 6 | 6 | 15 | |||
| 16 | Гайка | А04.02.020 | 4 | 4 | 16 | |||
| 18 | Штифт | 50-4605027 | 4 | 4 | 18 | |||
| 19 | Кольцо | 54.38.619 | 4 | 4 | 19 | |||
| 20 | Шайба | Шайба10.ОТ | 7 | 7 | 20 | |||
| 21 | Винт М10-6gх45.88.019 | ВинтМ10-6gх45.88.019 | 1 | 1 | 21 | |||
| 22 | Эксцентрик | 1522-4605025 | 1 | 1 | 22 | |||
| 23 | Масленка 2.3.90 Ц6хр. | Масленка2.3.90Ц6хр. | 2 | 2 | 23 | |||
| 24 | Чека | А61.05.100-05 | 1 | 1 | 24 | |||
| 25 | Прокладка | 1522-2401028 | 1 | 1 | 25 | |||
| 26 | Кронштейн | 2422-4605170 | 1 | 1 | 26 | |||
| 27 | Гайка | 1522-4605149 | 1 | 1 | 27 | |||
| 28 | Датчик позиционный | R917002927 | 1 | 1 | 28 | |||
| 29 | Шайба 8Т | Шайба8Т | 8 | 8 | 29 | |||
| 30 | Болт | БолтМ8-6gх25.88.35.019 | 8 | 8 | 30 | |||
| 31 | Рычаг | 1522-4605021-01 | 1 | 1 | 31 | |||
| 32 | Палец | 1522-4605036 | 1 | 1 | 32 | |||
| 33 | Втулка | 1522-4605091 | 2 | 2 | 33 | |||
| 34 | Раскос | 1522-4605060 | 2 | 2 | 34 | |||
| 35 | Тяга верхняя | 1522-4605090-Б | 1 | 1 | 35 | |||
| 35 | Тяга верхняя | 1522-4605090-Б-01 | 1 | 1 | 35 | |||
| 36 | Тяга нижняя | 1522-4605030 | 1 | 1 | 36 | |||
| 36 | Тяга правая | 1522-4605230 | 1 | 1 | 36 | |||
| 36 | Тяга | 1522-4605030-01 | 1 | 1 | 36 | |||
| 37 | Шплинт | Шплинт3,2х25.019 | 1 | 1 | 37 | |||
| 38 | Палец | 1522-4605033 | 2 | 2 | 38 | |||
| 39 | Шайба | 1522-4605032 | 2 | 2 | 39 | |||
| 40 | Штанга | 090243 | 1 | 1 | 40 | |||
| 41 | Проушина | 1522-4605038 | 2 | 2 | 41 | |||
| 47 | Штифт | 1220-4605507 | 2 | 2 | 47 | |||
| 48 | Болт | БолтМ10-6gх50.88.35.019 | 2 | 2 | 48 | |||
| 49 | Тяга нижняя | 1522-4605035 | 1 | 1 | 49 | |||
| 49 | Тяга левая | 1522-4605230-01 | 1 | 1 | 49 | |||
| 50 | Палец | 1522-4605121 | 2 | 2 | 50 | |||
| 51 | Проушина | 1522-4605034 | 2 | 2 | 51 | |||
| 52 | Шайба | Шайба16.ОТ | 8 | 8 | 52 | |||
| 53 | Втулка | 1522-4605039 | 2 | 2 | 53 | |||
| 55 | Кронштейн левый | 1522-4605011 | 1 | 1 | 55 | |||
| 55 | Кронштейн правый | 1522-4605011-01 | 1 | 1 | 55 | |||
| 56 | Скоба | 1522-4605701 | 2 | 2 | 56 | |||
| 57 | Втулка | 1522-4605702 | 4 | 4 | 57 | |||
| 58 | Датчик усилия | R917008077 | 2 | 2 | 58 | |||
| 59 | Крышка | 1522-4605006 | 2 | 2 | 59 | |||
| 60 | Втулка | 70-3723042-01 | 2 | 2 | 60 | |||
| 62 | Винт М10-6gх35.56.019 | ВинтМ10-6gх35.56.019 | 4 | 4 | 62 | |||
| 63 | Палец | 1220-4605084-01 | 2 | 2 | 63 | |||
| 64 | Кронштейн левый | 1522-4605012 | 1 | 1 | 64 | |||
| 64 | Кронштейн правый | 1522-4605012-01 | 1 | 1 | 64 | |||
| 65 | Стяжка | 1522-4605120 | 2 | 2 | 65 | |||
| 66 | Шайба C 10.01.019 | ШайбаC10.01.019 | 4 | 4 | 66 | |||
| 67 | Болт | 1220-4605506 | 8 | 8 | 67 |
