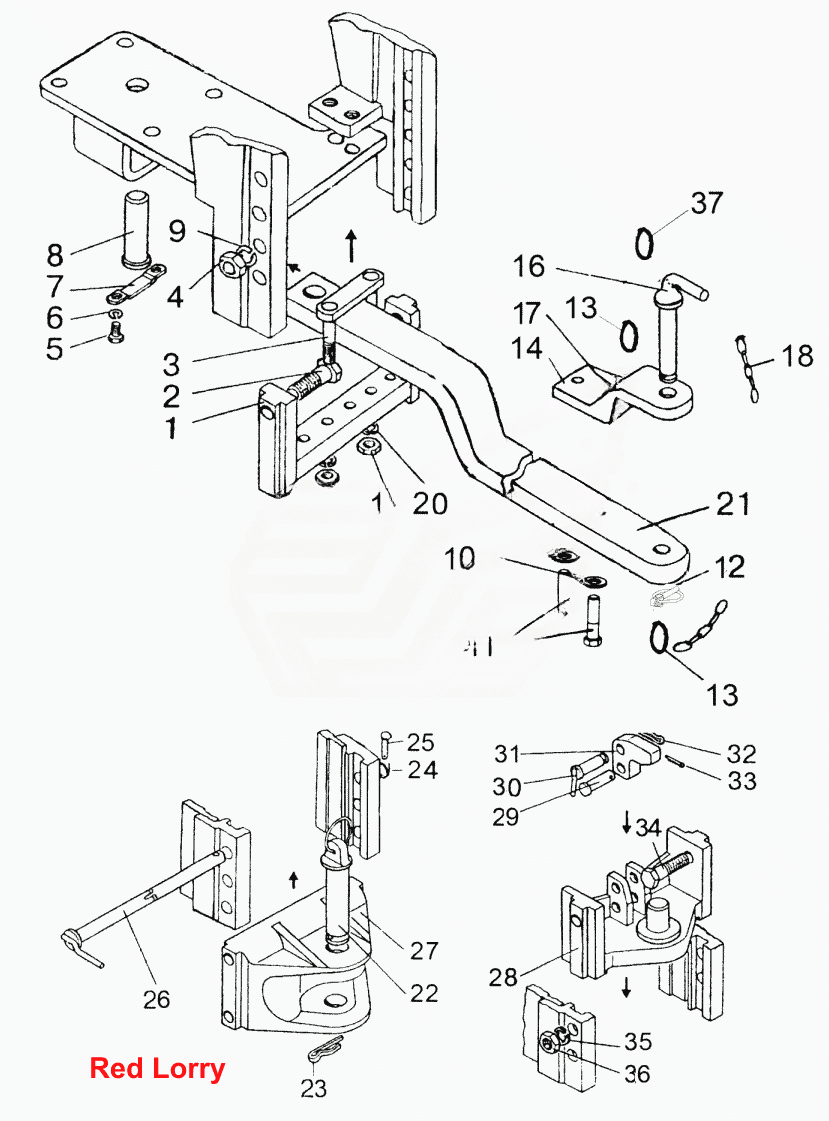

Тягово-сцепное устройство (варианты комплектации)
100%
Название детали
Поперечина
Заводской номер
1322-2707130
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
1322-2707133
Количество на модель
2
№
2
Название детали
Скоба
Заводской номер
1322-2707120-Б
Количество на модель
1
№
3
Название детали
Гайка
Заводской номер
ГайкаМ20х1,5-6Н.04.019
Количество на модель
2
№
4
Название детали
Болт М10х6gx20.88.35.019
Заводской номер
БолтМ10х6gx20.88.35.019
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
Шайба10.ОТ
Количество на модель
2
№
6
Название детали
Пластина
Заводской номер
1522-2707126
Количество на модель
1
№
7
Название детали
Ось
Заводской номер
1522-2707127
Количество на модель
1
№
8
Название детали
Шайба
Заводской номер
Шайба20
Количество на модель
2
№
9
Название детали
Шайба
Заводской номер
1523-2707146
Количество на модель
2
№
10
Название детали
Болт
Заводской номер
80-2707149-Б-01
Количество на модель
2
№
11
Название детали
Чека
Заводской номер
80-2707180
Количество на модель
1
№
12
Название детали
Кольцо
Заводской номер
Н50-4202146
Количество на модель
2
№
13
Название детали
Накладка
Заводской номер
1523-2707145
Количество на модель
1
№
14
Название детали
Шкворень
Заводской номер
1522-2707075
Количество на модель
1
№
16
Название детали
Цепь 2-2,5х14
Заводской номер
Цепь2-2,5х14
Количество на модель
2
№
18
Название детали
Гайка
Заводской номер
ГайкаМ16-6Н.6.019
Количество на модель
2
№
19
Название детали
Шайба
Заводской номер
Шайба16.ОТ
Количество на модель
2
№
20
Название детали
Тяга
Заводской номер
2022-2707144
Количество на модель
1
№
21
Название детали
Тяга
Заводской номер
2022-2707150
Количество на модель
1
№
21
Название детали
Шкворень
Заводской номер
1321-2707140-Б
Количество на модель
1
№
22
Название детали
Шплинт
Заводской номер
1321-2707042
Количество на модель
1
№
23
Название детали
Кольцо
Заводской номер
А61.05.004
Количество на модель
1
№
24
Название детали
Чека
Заводской номер
А61.05.005
Количество на модель
1
№
25
Название детали
Палец
Заводской номер
1321-2707030
Количество на модель
1
№
26
Название детали
Вилка
Заводской номер
1321-2707111-А
Количество на модель
1
№
27
Название детали
Вилка
Заводской номер
1321-3707113-А
Количество на модель
1
№
27
Название детали
Пистон
Заводской номер
1322-2707160
Количество на модель
1
№
28
Название детали
Плита с пистоном
Заводской номер
1322-2707165
Количество на модель
1
№
28
Название детали
Палец
Заводской номер
1322-2707162-01
Количество на модель
1
№
29
Название детали
Палец
Заводской номер
1322-2707180
Количество на модель
1
№
30
Название детали
Упор
Заводской номер
1322-2707161
Количество на модель
1
№
31
Название детали
Шплинт
Заводской номер
А61.07.001
Количество на модель
1
№
32
Название детали
Шплинт
Заводской номер
Шплинт4х36.019
Количество на модель
1
№
33
Название детали
Шайба
Заводской номер
Шайба20.ОТ
Количество на модель
2
№
35
Название детали
Кольцо
Заводской номер
А61.03.002
Количество на модель
1
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Поперечина | 1322-2707130 | 1 | 1 | 1 | |||
| 2 | Болт | 1322-2707133 | 2 | 2 | 2 | |||
| 3 | Скоба | 1322-2707120-Б | 1 | 1 | 3 | |||
| 4 | Гайка | ГайкаМ20х1,5-6Н.04.019 | 2 | 2 | 4 | |||
| 5 | Болт М10х6gx20.88.35.019 | БолтМ10х6gx20.88.35.019 | 2 | 2 | 5 | |||
| 6 | Шайба | Шайба10.ОТ | 2 | 2 | 6 | |||
| 7 | Пластина | 1522-2707126 | 1 | 1 | 7 | |||
| 8 | Ось | 1522-2707127 | 1 | 1 | 8 | |||
| 9 | Шайба | Шайба20 | 2 | 2 | 9 | |||
| 10 | Шайба | 1523-2707146 | 2 | 2 | 10 | |||
| 11 | Болт | 80-2707149-Б-01 | 2 | 2 | 11 | |||
| 12 | Чека | 80-2707180 | 1 | 1 | 12 | |||
| 13 | Кольцо | Н50-4202146 | 2 | 2 | 13 | |||
| 14 | Накладка | 1523-2707145 | 1 | 1 | 14 | |||
| 16 | Шкворень | 1522-2707075 | 1 | 1 | 16 | |||
| 18 | Цепь 2-2,5х14 | Цепь2-2,5х14 | 2 | 2 | 18 | |||
| 19 | Гайка | ГайкаМ16-6Н.6.019 | 2 | 2 | 19 | |||
| 20 | Шайба | Шайба16.ОТ | 2 | 2 | 20 | |||
| 21 | Тяга | 2022-2707144 | 1 | 1 | 21 | |||
| 21 | Тяга | 2022-2707150 | 1 | 1 | 21 | |||
| 22 | Шкворень | 1321-2707140-Б | 1 | 1 | 22 | |||
| 23 | Шплинт | 1321-2707042 | 1 | 1 | 23 | |||
| 24 | Кольцо | А61.05.004 | 1 | 1 | 24 | |||
| 25 | Чека | А61.05.005 | 1 | 1 | 25 | |||
| 26 | Палец | 1321-2707030 | 1 | 1 | 26 | |||
| 27 | Вилка | 1321-2707111-А | 1 | 1 | 27 | |||
| 27 | Вилка | 1321-3707113-А | 1 | 1 | 27 | |||
| 28 | Пистон | 1322-2707160 | 1 | 1 | 28 | |||
| 28 | Плита с пистоном | 1322-2707165 | 1 | 1 | 28 | |||
| 29 | Палец | 1322-2707162-01 | 1 | 1 | 29 | |||
| 30 | Палец | 1322-2707180 | 1 | 1 | 30 | |||
| 31 | Упор | 1322-2707161 | 1 | 1 | 31 | |||
| 32 | Шплинт | А61.07.001 | 1 | 1 | 32 | |||
| 33 | Шплинт | Шплинт4х36.019 | 1 | 1 | 33 | |||
| 35 | Шайба | Шайба20.ОТ | 2 | 2 | 35 | |||
| 37 | Кольцо | А61.03.002 | 1 | 1 | 37 |
