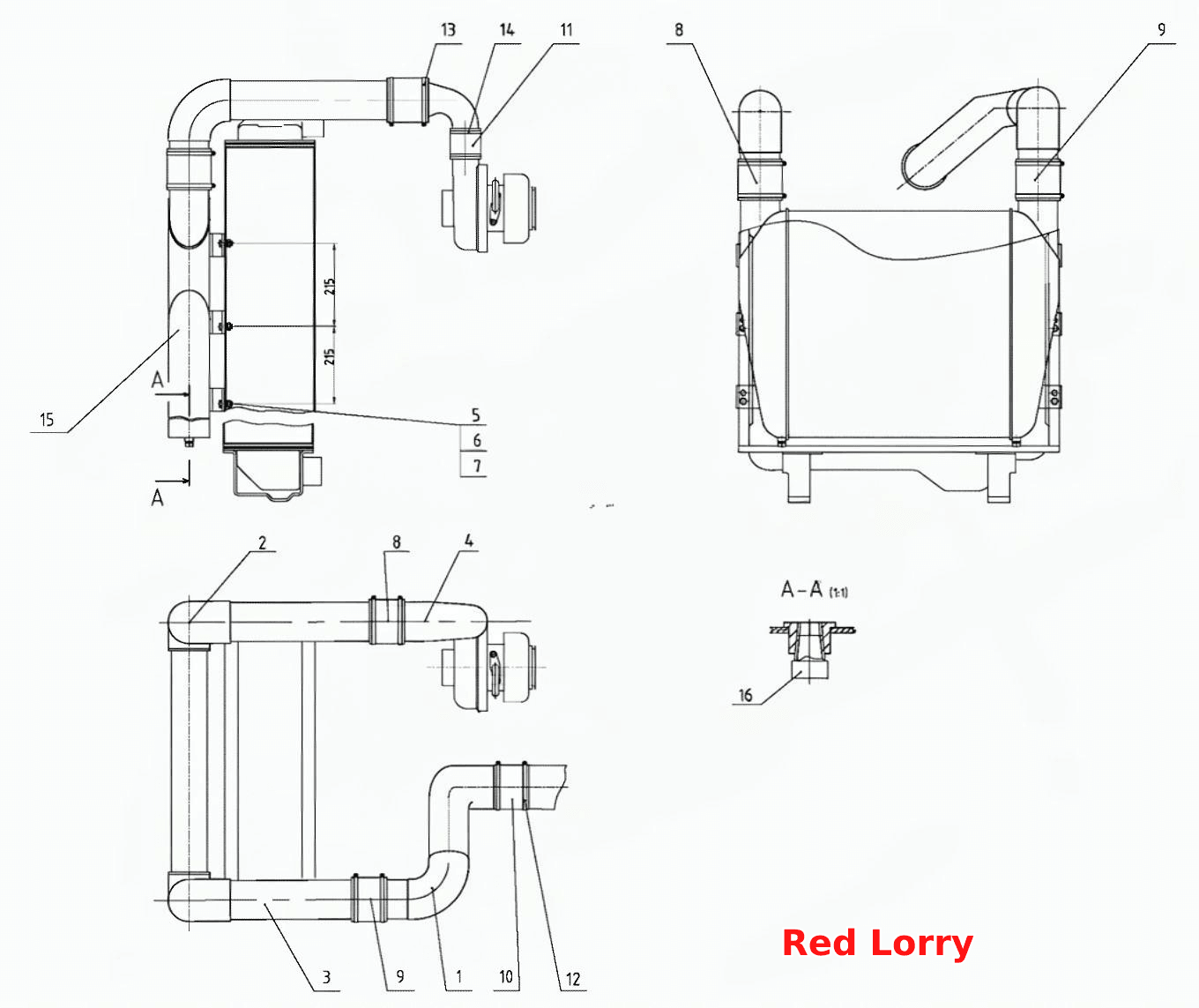

Установка охладителя
100%
Название детали
Установка охладителя
Заводской номер
2022.4-1317110
Количество на модель
1
№
Название детали
Воздухопровод
Заводской номер
2022.4-1317710
Количество на модель
1
№
1
Название детали
Воздухопровод
Заводской номер
2022-1317600
Количество на модель
1
№
2
Название детали
Воздухопровод
Заводской номер
1523-1317620
Количество на модель
1
№
3
Название детали
Патрубок
Заводской номер
245-1008311
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
БолтМ8-6gх16.88.35.019
Количество на модель
6
№
5
Название детали
Гайка
Заводской номер
ГайкаМ8-6Н.6.019
Количество на модель
6
№
6
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
6
№
7
Название детали
Патрубок силиконовый
Заводской номер
270003152-В
Количество на модель
2
№
8
Название детали
Патрубок термостойкий
Заводской номер
PR001-75-100-MA
Количество на модель
2
№
8
Название детали
Патрубок термостойкий силиконовый
Заводской номер
978074096
Количество на модель
2
№
8
Название детали
Патрубок силиконовый
Заводской номер
75-100-К
Количество на модель
2
№
8
Название детали
Патрубок силиконовый
Заводской номер
75-100-С
Количество на модель
2
№
9
Название детали
Патрубок термостойкий силиконовый
Заводской номер
978074102
Количество на модель
2
№
9
Название детали
Патрубок термостойкий
Заводской номер
PR001-75-100-PES
Количество на модель
2
№
9
Название детали
Патрубок силиконовый
Заводской номер
270003152-А
Количество на модель
2
№
9
Название детали
Патрубок силиконовый SicoRubena
Заводской номер
270003153-А
Количество на модель
1
№
10
Название детали
Патрубок термостойкий
Заводской номер
PR001-90-120-PES
Количество на модель
1
№
10
Название детали
Патрубок силиконовый
Заводской номер
90-120-С
Количество на модель
1
№
10
Название детали
Патрубок силиконовый 50x100 красный
Заводской номер
270003194-В
Количество на модель
1
№
11
Название детали
Патрубок термостойкий
Заводской номер
PR001-50-100-MA
Количество на модель
1
№
11
Название детали
Патрубок силиконовый 50x100 красный
Заводской номер
50-100-К
Количество на модель
1
№
11
Название детали
Хомут
Заводской номер
90-110/1271
Количество на модель
2
№
12
Название детали
Хомут
Заводской номер
90-110/12-C7W1
Количество на модель
2
№
12
Название детали
Хомут
Заводской номер
70-90/12-C7W1
Количество на модель
8
№
13
Название детали
Хомут
Заводской номер
70-90/1271
Количество на модель
8
№
13
Название детали
Хомут с червячной резьбой 50-70/12
Заводской номер
50-70/12-C7W1
Количество на модель
2
№
14
Название детали
Хомут с червячной резьбой 50-70/12
Заводской номер
50-70/1271
Количество на модель
2
№
14
Название детали
Охладитель
Заводской номер
2022-1317100
Количество на модель
1
№
15
Название детали
Пробка КГ3/8
Заводской номер
А12.019
Количество на модель
2
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка охладителя | 2022.4-1317110 | 1 | 1 | |||||
| 1 | Воздухопровод | 2022.4-1317710 | 1 | 1 | 1 | |||
| 2 | Воздухопровод | 2022-1317600 | 1 | 1 | 2 | |||
| 3 | Воздухопровод | 1523-1317620 | 1 | 1 | 3 | |||
| 4 | Патрубок | 245-1008311 | 1 | 1 | 4 | |||
| 5 | Болт | БолтМ8-6gх16.88.35.019 | 6 | 6 | 5 | |||
| 6 | Гайка | ГайкаМ8-6Н.6.019 | 6 | 6 | 6 | |||
| 7 | Шайба 8Т | Шайба8Т | 6 | 6 | 7 | |||
| 8 | Патрубок силиконовый | 270003152-В | 2 | 2 | 8 | |||
| 8 | Патрубок термостойкий | PR001-75-100-MA | 2 | 2 | 8 | |||
| 8 | Патрубок термостойкий силиконовый | 978074096 | 2 | 2 | 8 | |||
| 8 | Патрубок силиконовый | 75-100-К | 2 | 2 | 8 | |||
| 9 | Патрубок силиконовый | 75-100-С | 2 | 2 | 9 | |||
| 9 | Патрубок термостойкий силиконовый | 978074102 | 2 | 2 | 9 | |||
| 9 | Патрубок термостойкий | PR001-75-100-PES | 2 | 2 | 9 | |||
| 9 | Патрубок силиконовый | 270003152-А | 2 | 2 | 9 | |||
| 10 | Патрубок силиконовый SicoRubena | 270003153-А | 1 | 1 | 10 | |||
| 10 | Патрубок термостойкий | PR001-90-120-PES | 1 | 1 | 10 | |||
| 10 | Патрубок силиконовый | 90-120-С | 1 | 1 | 10 | |||
| 11 | Патрубок силиконовый 50x100 красный | 270003194-В | 1 | 1 | 11 | |||
| 11 | Патрубок термостойкий | PR001-50-100-MA | 1 | 1 | 11 | |||
| 11 | Патрубок силиконовый 50x100 красный | 50-100-К | 1 | 1 | 11 | |||
| 12 | Хомут | 90-110/1271 | 2 | 2 | 12 | |||
| 12 | Хомут | 90-110/12-C7W1 | 2 | 2 | 12 | |||
| 13 | Хомут | 70-90/12-C7W1 | 8 | 8 | 13 | |||
| 13 | Хомут | 70-90/1271 | 8 | 8 | 13 | |||
| 14 | Хомут с червячной резьбой 50-70/12 | 50-70/12-C7W1 | 2 | 2 | 14 | |||
| 14 | Хомут с червячной резьбой 50-70/12 | 50-70/1271 | 2 | 2 | 14 | |||
| 15 | Охладитель | 2022-1317100 | 1 | 1 | 15 | |||
| 16 | Пробка КГ3/8 | А12.019 | 2 | 2 | 16 |
