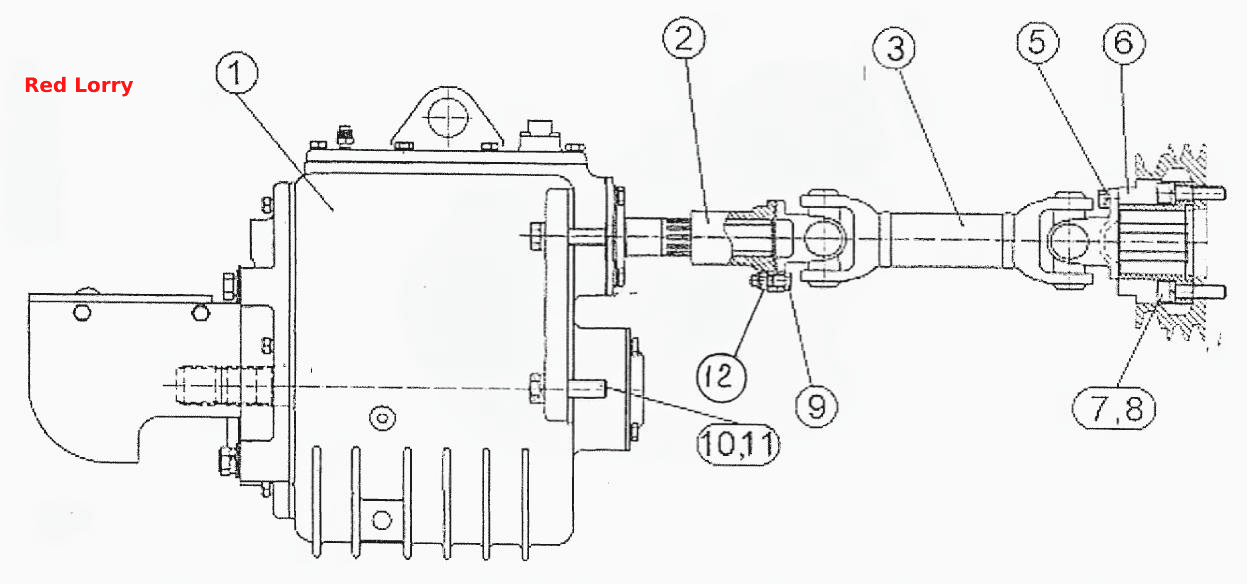

Передний ВОМ
100%
Название детали
Передний вал отбора мощности в сборе
Заводской номер
1522-4209010-Б
Количество на модель
1
№
Название детали
Редуктор
Заводской номер
1522-4209025
Количество на модель
1
№
1
Название детали
Фланец
Заводской номер
1522-4209017
Количество на модель
1
№
2
Название детали
Вал
Заводской номер
1522-4209015-01
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
Шайба10.ОТ
Количество на модель
4
№
5
Название детали
Проставка
Заводской номер
1522-4209018
Количество на модель
1
№
6
Название детали
Винт M12-6gx50.68.019
Заводской номер
ВинтM12-6gx50.68.019
Количество на модель
6
№
7
Название детали
Шайба
Заводской номер
Шайба12.ОТ
Количество на модель
6
№
8
Название детали
Болт М10х1
Заводской номер
52-2203012
Количество на модель
8
№
9
Название детали
Болт M16-
Заводской номер
БолтM16-6gx60.88.35.019
Количество на модель
4
№
10
Название детали
Шайба
Заводской номер
Шайба16.ОТ
Количество на модель
4
№
11
Название детали
Шайба 20.ОТ
Заводской номер
ГайкаМ10х1-8
Количество на модель
4
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Передний вал отбора мощности в сборе | 1522-4209010-Б | 1 | 1 | |||||
| 1 | Редуктор | 1522-4209025 | 1 | 1 | 1 | |||
| 2 | Фланец | 1522-4209017 | 1 | 1 | 2 | |||
| 3 | Вал | 1522-4209015-01 | 1 | 1 | 3 | |||
| 5 | Шайба | Шайба10.ОТ | 4 | 4 | 5 | |||
| 6 | Проставка | 1522-4209018 | 1 | 1 | 6 | |||
| 7 | Винт M12-6gx50.68.019 | ВинтM12-6gx50.68.019 | 6 | 6 | 7 | |||
| 8 | Шайба | Шайба12.ОТ | 6 | 6 | 8 | |||
| 9 | Болт М10х1 | 52-2203012 | 8 | 8 | 9 | |||
| 10 | Болт M16- | БолтM16-6gx60.88.35.019 | 4 | 4 | 10 | |||
| 11 | Шайба | Шайба16.ОТ | 4 | 4 | 11 | |||
| 12 | Шайба 20.ОТ | ГайкаМ10х1-8 | 4 | 4 | 12 |
