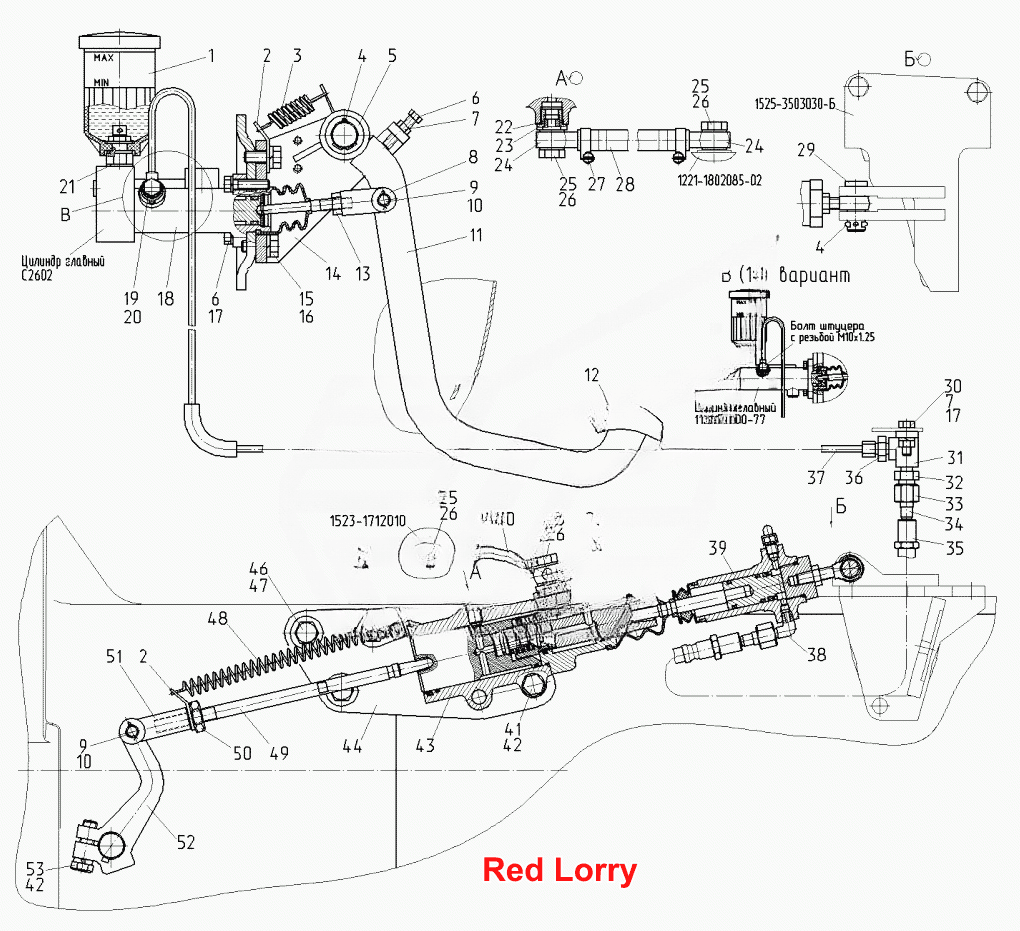

Управление сцеплением
100%
Название детали
Управление сцеплением
Заводской номер
1522-1602010-Б1-03
Количество на модель
1
№
Название детали
Кронштейн левый
Заводской номер
1525-3503030-Б
Количество на модель
№
Название детали
Бачок
Заводской номер
822-1602120
Количество на модель
1
№
1
Название детали
Ушко
Заводской номер
80-1602116
Количество на модель
1
№
2
Название детали
Пружина
Заводской номер
70-4616033зам
Количество на модель
1
№
3
Название детали
Шплинт
Заводской номер
Шплинт4х36.019
Количество на модель
2
№
4
Название детали
Шайба упорная
Заводской номер
50-3406037
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
БолтМ8-6gх35.88.35.019
Количество на модель
3
№
6
Название детали
Гайка
Заводской номер
ГайкаМ8-6Н.6.019
Количество на модель
3
№
7
Название детали
Вилка
Заводской номер
822-3502203
Количество на модель
1
№
8
Название детали
Шплинт
Заводской номер
Шплинт3,2х18.019
Количество на модель
2
№
9
Название детали
Палец
Заводской номер
Палец12х32
Количество на модель
2
№
10
Название детали
Педаль
Заводской номер
1522-1602020-Б
Количество на модель
1
№
11
Название детали
Чехол
Заводской номер
А13.33.002
Количество на модель
1
№
12
Название детали
Гайка
Заводской номер
ГайкаМ10-6Н.6.019
Количество на модель
1
№
13
Название детали
Кронштейн
Заводской номер
1522-1602030-Б
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
БолтМ10-6gх25.88.35.019
Количество на модель
4
№
15
Название детали
Шайба
Заводской номер
Шайба10.ОТ
Количество на модель
4
№
16
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
4
№
17
Название детали
Цилиндр главный
Заводской номер
1602.03
Количество на модель
1
№
18
Название детали
Цилиндр главный привода сцепления
Заводской номер
11.1602000-77
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
36-1104787
Количество на модель
1
№
19
Название детали
Прокладка
Заводской номер
36-1104788
Количество на модель
2
№
20
Название детали
Шайба
Заводской номер
Д18-055-А
Количество на модель
1
№
21
Название детали
Кольцо
Заводской номер
Кольцо017-022-30-1-4
Количество на модель
2
№
22
Название детали
Переходник
Заводской номер
1021-4803158
Количество на модель
2
№
23
Название детали
Маслопровод
Заводской номер
Ф80-3407720
Количество на модель
2
№
24
Название детали
Болт
Заводской номер
Д18-051
Количество на модель
4
№
25
Название детали
Шайба РМ14
Заводской номер
4600.18
Количество на модель
8
№
26
Название детали
Хомут
Заводской номер
5000.01
Количество на модель
2
№
27
Название детали
Рукав 10х18,5-1,6
Заводской номер
Рукав10х18,5-1,6
Количество на модель
№
28
Название детали
Палец 16х40
Заводской номер
Палец16х40
Количество на модель
1
№
29
Название детали
Болт
Заводской номер
БолтМ8-6gх25.88.35.019
Количество на модель
2
№
30
Название детали
Угольник
Заводской номер
80В-1602106-Б
Количество на модель
1
№
31
Название детали
Штуцер
Заводской номер
822-3503155
Количество на модель
1
№
32
Название детали
Гайка
Заводской номер
Д80-4607212
Количество на модель
2
№
33
Название детали
Ниппель
Заводской номер
923-3503221
Количество на модель
2
№
34
Название детали
Рукав гибкий сцепления
Заводской номер
1602.01
Количество на модель
1
№
35
Название детали
Штуцер
Заводской номер
822-3503701
Количество на модель
1
№
36
Название детали
Трубопровод
Заводской номер
2522-1602595-Б1
Количество на модель
1
№
37
Название детали
Угольник ввертной
Заводской номер
822-3503037
Количество на модель
1
№
38
Название детали
Цилиндр рабочий привода сцепления
Заводской номер
Р2602
Количество на модель
1
№
39
Название детали
Трубопровод
Заводской номер
1522-1602070
Количество на модель
1
№
40
Название детали
Болт М12-6gх90.88.35.019
Заводской номер
БолтМ12-6gх90.88.35.019
Количество на модель
2
№
41
Название детали
Шайба
Заводской номер
Шайба12.ОТ
Количество на модель
3
№
42
Название детали
Гидроусилитель
Заводской номер
1602.06
Количество на модель
1
№
43
Название детали
Кронштейн
Заводской номер
1522-1602067
Количество на модель
1
№
44
Название детали
Кронштейн
Заводской номер
2022-1602064
Количество на модель
1
№
45
Название детали
Болт
Заводской номер
БолтМ16-6gх50.88.35.019
Количество на модель
3
№
46
Название детали
Шайба
Заводской номер
Шайба16.ОТ
Количество на модель
3
№
47
Название детали
Пружина
Заводской номер
50-1605152
Количество на модель
1
№
48
Название детали
Тяга
Заводской номер
1221В-1602112
Количество на модель
1
№
49
Название детали
Гайка М12х1,25-6Н.6.019
Заводской номер
ГайкаМ12х1,25-6Н.6.019
Количество на модель
1
№
50
Название детали
Вилка
Заводской номер
50-3502203
Количество на модель
1
№
51
Название детали
Рычаг
Заводской номер
1522-1601219
Количество на модель
1
№
52
Название детали
Болт
Заводской номер
БолтМ12-6gх35.88.35.019
Количество на модель
1
№
53
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Управление сцеплением | 1522-1602010-Б1-03 | 1 | 1 | |||||
| Кронштейн левый | 1525-3503030-Б | |||||||
| 1 | Бачок | 822-1602120 | 1 | 1 | 1 | |||
| 2 | Ушко | 80-1602116 | 1 | 1 | 2 | |||
| 3 | Пружина | 70-4616033зам | 1 | 1 | 3 | |||
| 4 | Шплинт | Шплинт4х36.019 | 2 | 2 | 4 | |||
| 5 | Шайба упорная | 50-3406037 | 1 | 1 | 5 | |||
| 6 | Болт | БолтМ8-6gх35.88.35.019 | 3 | 3 | 6 | |||
| 7 | Гайка | ГайкаМ8-6Н.6.019 | 3 | 3 | 7 | |||
| 8 | Вилка | 822-3502203 | 1 | 1 | 8 | |||
| 9 | Шплинт | Шплинт3,2х18.019 | 2 | 2 | 9 | |||
| 10 | Палец | Палец12х32 | 2 | 2 | 10 | |||
| 11 | Педаль | 1522-1602020-Б | 1 | 1 | 11 | |||
| 12 | Чехол | А13.33.002 | 1 | 1 | 12 | |||
| 13 | Гайка | ГайкаМ10-6Н.6.019 | 1 | 1 | 13 | |||
| 14 | Кронштейн | 1522-1602030-Б | 1 | 1 | 14 | |||
| 15 | Болт | БолтМ10-6gх25.88.35.019 | 4 | 4 | 15 | |||
| 16 | Шайба | Шайба10.ОТ | 4 | 4 | 16 | |||
| 17 | Шайба 8Т | Шайба8Т | 4 | 4 | 17 | |||
| 18 | Цилиндр главный | 1602.03 | 1 | 1 | 18 | |||
| 18 | Цилиндр главный привода сцепления | 11.1602000-77 | 1 | 1 | 18 | |||
| 19 | Болт | 36-1104787 | 1 | 1 | 19 | |||
| 20 | Прокладка | 36-1104788 | 2 | 2 | 20 | |||
| 21 | Шайба | Д18-055-А | 1 | 1 | 21 | |||
| 22 | Кольцо | Кольцо017-022-30-1-4 | 2 | 2 | 22 | |||
| 23 | Переходник | 1021-4803158 | 2 | 2 | 23 | |||
| 24 | Маслопровод | Ф80-3407720 | 2 | 2 | 24 | |||
| 25 | Болт | Д18-051 | 4 | 4 | 25 | |||
| 26 | Шайба РМ14 | 4600.18 | 8 | 8 | 26 | |||
| 27 | Хомут | 5000.01 | 2 | 2 | 27 | |||
| 28 | Рукав 10х18,5-1,6 | Рукав10х18,5-1,6 | 28 | |||||
| 29 | Палец 16х40 | Палец16х40 | 1 | 1 | 29 | |||
| 30 | Болт | БолтМ8-6gх25.88.35.019 | 2 | 2 | 30 | |||
| 31 | Угольник | 80В-1602106-Б | 1 | 1 | 31 | |||
| 32 | Штуцер | 822-3503155 | 1 | 1 | 32 | |||
| 33 | Гайка | Д80-4607212 | 2 | 2 | 33 | |||
| 34 | Ниппель | 923-3503221 | 2 | 2 | 34 | |||
| 35 | Рукав гибкий сцепления | 1602.01 | 1 | 1 | 35 | |||
| 36 | Штуцер | 822-3503701 | 1 | 1 | 36 | |||
| 37 | Трубопровод | 2522-1602595-Б1 | 1 | 1 | 37 | |||
| 38 | Угольник ввертной | 822-3503037 | 1 | 1 | 38 | |||
| 39 | Цилиндр рабочий привода сцепления | Р2602 | 1 | 1 | 39 | |||
| 40 | Трубопровод | 1522-1602070 | 1 | 1 | 40 | |||
| 41 | Болт М12-6gх90.88.35.019 | БолтМ12-6gх90.88.35.019 | 2 | 2 | 41 | |||
| 42 | Шайба | Шайба12.ОТ | 3 | 3 | 42 | |||
| 43 | Гидроусилитель | 1602.06 | 1 | 1 | 43 | |||
| 44 | Кронштейн | 1522-1602067 | 1 | 1 | 44 | |||
| 45 | Кронштейн | 2022-1602064 | 1 | 1 | 45 | |||
| 46 | Болт | БолтМ16-6gх50.88.35.019 | 3 | 3 | 46 | |||
| 47 | Шайба | Шайба16.ОТ | 3 | 3 | 47 | |||
| 48 | Пружина | 50-1605152 | 1 | 1 | 48 | |||
| 49 | Тяга | 1221В-1602112 | 1 | 1 | 49 | |||
| 50 | Гайка М12х1,25-6Н.6.019 | ГайкаМ12х1,25-6Н.6.019 | 1 | 1 | 50 | |||
| 51 | Вилка | 50-3502203 | 1 | 1 | 51 | |||
| 52 | Рычаг | 1522-1601219 | 1 | 1 | 52 | |||
| 53 | Болт | БолтМ12-6gх35.88.35.019 | 1 | 1 | 53 |
