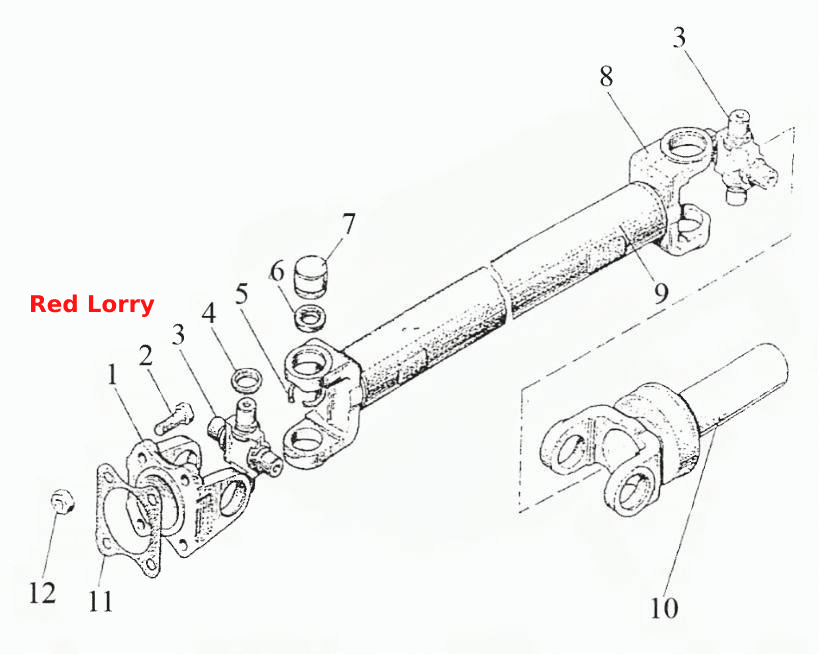

Привод карданный
100%
Название детали
Привод карданный
Заводской номер
1221-2203005
Количество на модель
1
№
Название детали
Вал карданный в сборе
Заводской номер
112-2203010
Количество на модель
1
№
Название детали
Фланец
Заводской номер
72-2203023
Количество на модель
1
№
1
Название детали
Болт М10х1
Заводской номер
52-2203012
Количество на модель
4
№
2
Название детали
Крестовина с подшипниками
Заводской номер
72-2203025PH
Количество на модель
1
№
3
Название детали
Крестовина
Заводской номер
72-2203030-01
Количество на модель
2
№
3
Название детали
Отражатель
Заводской номер
3102-2201037
Количество на модель
8
№
4
Название детали
Кольцо стопорное
Заводской номер
34-2201043
Количество на модель
8
№
5
Название детали
Манжета
Заводской номер
69-2201031-A
Количество на модель
8
№
6
Название детали
Подшипник
Заводской номер
704702K3C10
Количество на модель
8
№
7
Название детали
Вилка
Заводской номер
72-2203022
Количество на модель
2
№
8
Название детали
Труба
Заводской номер
112-2203018
Количество на модель
1
№
9
Название детали
Вилка скользящая
Заводской номер
86-2203047
Количество на модель
1
№
10
Название детали
Прокладка
Заводской номер
20-2201024
Количество на модель
1
№
11
Название детали
Гайка шестигранная
Заводской номер
M10x1-8DIN985
Количество на модель
4
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Привод карданный | 1221-2203005 | 1 | 1 | |||||
| Вал карданный в сборе | 112-2203010 | 1 | 1 | |||||
| 1 | Фланец | 72-2203023 | 1 | 1 | 1 | |||
| 2 | Болт М10х1 | 52-2203012 | 4 | 4 | 2 | |||
| 3 | Крестовина с подшипниками | 72-2203025PH | 1 | 1 | 3 | |||
| 3 | Крестовина | 72-2203030-01 | 2 | 2 | 3 | |||
| 4 | Отражатель | 3102-2201037 | 8 | 8 | 4 | |||
| 5 | Кольцо стопорное | 34-2201043 | 8 | 8 | 5 | |||
| 6 | Манжета | 69-2201031-A | 8 | 8 | 6 | |||
| 7 | Подшипник | 704702K3C10 | 8 | 8 | 7 | |||
| 8 | Вилка | 72-2203022 | 2 | 2 | 8 | |||
| 9 | Труба | 112-2203018 | 1 | 1 | 9 | |||
| 10 | Вилка скользящая | 86-2203047 | 1 | 1 | 10 | |||
| 11 | Прокладка | 20-2201024 | 1 | 1 | 11 | |||
| 12 | Гайка шестигранная | M10x1-8DIN985 | 4 | 4 | 12 |
