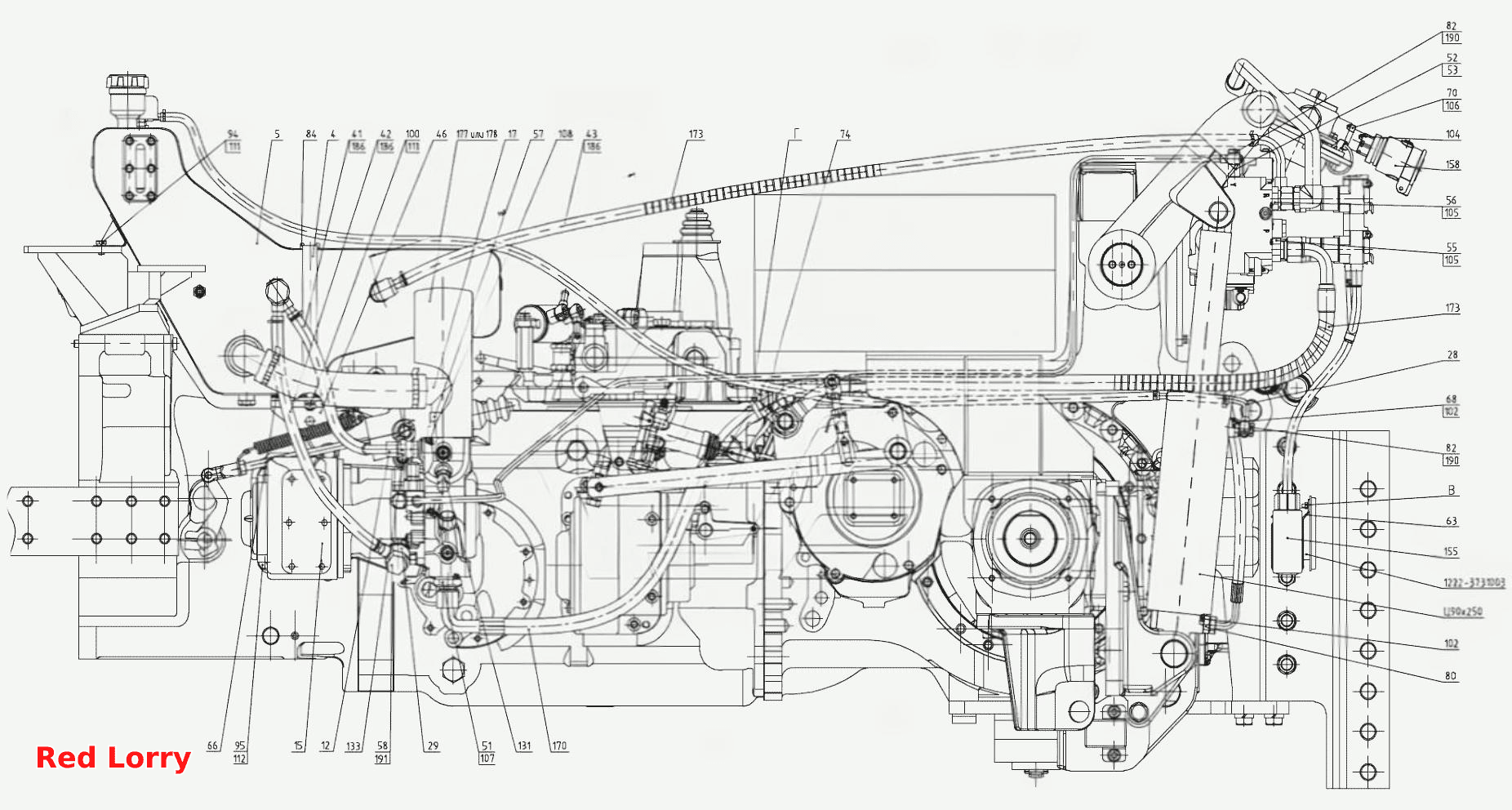

Гидросистема
100%
Название детали
Гидросистема
Заводской номер
Е1525.6-4600010
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
1222-3731003
Количество на модель
№
Название детали
Труба
Заводской номер
Е1525.6-4607025
Количество на модель
1
№
1
Название детали
Труба
Заводской номер
E2122.6-4607020
Количество на модель
1
№
2
Название детали
Труба
Заводской номер
1525.6-4607050
Количество на модель
1
№
3
Название детали
Стяжка
Заводской номер
1525.6-4608230
Количество на модель
1
№
4
Название детали
Бак
Заводской номер
1525.6-4608310
Количество на модель
1
№
5
Название детали
Фильтр
Заводской номер
1525.6-4608510
Количество на модель
1
№
6
Название детали
Тройник
Заводской номер
3022-4607120
Количество на модель
1
№
10
Название детали
Патрубок
Заводской номер
3022-4607270
Количество на модель
1
№
11
Название детали
Штуцер
Заводской номер
3022-4607280
Количество на модель
1
№
12
Название детали
Привод насоса
Заводской номер
2422-4604010
Количество на модель
1
№
15
Название детали
Труба
Заводской номер
2422-4607050
Количество на модель
1
№
17
Название детали
Кронштейн
Заводской номер
Е2122.6-4607015
Количество на модель
1
№
20
Название детали
Труба
Заводской номер
Е2122.6-4607030
Количество на модель
1
№
21
Название детали
Патрубок
Заводской номер
680-4607510
Количество на модель
1
№
25
Название детали
Маслопровод
Заводской номер
85-4216125
Количество на модель
1
№
28
Название детали
Труба
Заводской номер
С80-4607380
Количество на модель
3
№
29
Название детали
Маслопровод
Заводской номер
Ф80-3407720
Количество на модель
1
№
30
Название детали
Шланг
Заводской номер
Е1525.6-4607061
Количество на модель
1
№
37
Название детали
Шланг
Заводской номер
Е1525.6-4607061-01
Количество на модель
1
№
38
Название детали
Шланг
Заводской номер
Е1525.6-4607061-02
Количество на модель
1
№
39
Название детали
Шланг
Заводской номер
Е1525.6-4607062
Количество на модель
1
№
41
Название детали
Шланг
Заводской номер
Е1525.6-4607062-01
Количество на модель
1
№
42
Название детали
Шланг
Заводской номер
Е1525.6-4607062-02
Количество на модель
1
№
43
Название детали
Шланг
Заводской номер
Е1525.6-4607063
Количество на модель
1
№
44
Название детали
Кронштейн
Заводской номер
1525.6-4608237
Количество на модель
1
№
46
Название детали
Кронштейн
Заводской номер
1525.6-4608238
Количество на модель
1
№
47
Название детали
Штуцер
Заводской номер
3022-4607052
Количество на модель
1
№
48
Название детали
Переходник
Заводской номер
3022-4607117
Количество на модель
4
№
49
Название детали
Переходник
Заводской номер
3022-4607117-01
Количество на модель
4
№
50
Название детали
Штуцер
Заводской номер
2822-4607012
Количество на модель
1
№
51
Название детали
Штуцер
Заводской номер
2822-4607013
Количество на модель
2
№
52
Название детали
Кольцо уплотнительное
Заводской номер
2822-4607016
Количество на модель
2
№
53
Название детали
Штуцер
Заводской номер
2522-4607012-Б
Количество на модель
1
№
55
Название детали
Штуцер
Заводской номер
2522-4607013
Количество на модель
1
№
56
Название детали
Штуцер
Заводской номер
2422-4607053
Количество на модель
1
№
57
Название детали
Болт
Заводской номер
2122.6-4607071
Количество на модель
1
№
58
Название детали
Шланг
Заводской номер
Р1523-4607059-02
Количество на модель
2
№
60
Название детали
Шланг
Заводской номер
Р1523-4607059-07
Количество на модель
1
№
61
Название детали
Шланг
Заводской номер
Р1523-4607059-08
Количество на модель
2
№
62
Название детали
Кронштейн
Заводской номер
Р1523-4607122
Количество на модель
1
№
63
Название детали
Болт
Заводской номер
1522-4607011-А
Количество на модель
1
№
65
Название детали
Прокладка
Заводской номер
1522-4608234
Количество на модель
2
№
66
Название детали
Переходник
Заводской номер
1021-4803158
Количество на модель
2
№
68
Название детали
Хомутик
Заводской номер
923-3723012
Количество на модель
1
№
69
Название детали
Штуцер
Заводской номер
921-4608216
Количество на модель
1
№
70
Название детали
Тройник
Заводской номер
680-4607141
Количество на модель
1
№
72
Название детали
Заглушка
Заводской номер
80-4608021
Количество на модель
1
№
73
Название детали
Хомут
Заводской номер
П80-4607013-01
Количество на модель
1
№
74
Название детали
Штуцер
Заводской номер
П80-4607016
Количество на модель
1
№
75
Название детали
Штуцер
Заводской номер
С80-4607034
Количество на модель
2
№
76
Название детали
Болт
Заводской номер
С80-4607332
Количество на модель
1
№
77
Название детали
прокладка
Заводской номер
80-1601343
Количество на модель
1
№
78
Название детали
Штуцер
Заводской номер
70-1405089
Количество на модель
2
№
80
Название детали
Болт
Заводской номер
Д18-051
Количество на модель
5
№
82
Название детали
Прокладка
Заводской номер
ПР-43-02
Количество на модель
2
№
84
Название детали
Пробка
Заводской номер
ПККГ3/8dm
Количество на модель
1
№
85
Название детали
Болт
Заводской номер
БолтМ8-6gх20.88.35.019
Количество на модель
4
№
93
Название детали
Болт
Заводской номер
БолтМ10-6gх20.88.35.019
Количество на модель
2
№
94
Название детали
Болт
Заводской номер
БолтМ12-6gх35.88.35.019
Количество на модель
4
№
95
Название детали
Болт
Заводской номер
БолтМ16-6gх32.88.35.019
Количество на модель
6
№
97
Название детали
Гайка
Заводской номер
ГайкаМ10-6Н.6.019
Количество на модель
2
№
100
Название детали
Кольцо
Заводской номер
Кольцо017-022-30-1-4
Количество на модель
4
№
102
Название детали
Кольцо
Заводской номер
Кольцо021-024-19-2-2
Количество на модель
1
№
104
Название детали
Кольцо
Заводской номер
Кольцо025-029-25-2-2
Количество на модель
3
№
105
Название детали
Кольцо
Заводской номер
Кольцо027-032-30-1-4
Количество на модель
4
№
106
Название детали
Кольцо- -
Заводской номер
Кольцо030-034-25-2-2
Количество на модель
1
№
107
Название детали
Кольцо
Заводской номер
Кольцо045-050-30-2-2
Количество на модель
1
№
108
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
4
№
110
Название детали
Шайба
Заводской номер
Шайба10.ОТ
Количество на модель
4
№
111
Название детали
Шайба
Заводской номер
Шайба12.ОТ
Количество на модель
4
№
112
Название детали
Шайба
Заводской номер
Шайба16.ОТ
Количество на модель
6
№
113
Название детали
Блок интегральный
Заводской номер
SB23-EHS1R917010056
Количество на модель
1
№
130
Название детали
Датчик-гидросигнализатор ДГС-ДД-12-01-А
Заводской номер
8700250.2
Количество на модель
1
№
131
Название детали
Датчик
Заводской номер
8700250.1
Количество на модель
1
№
132
Название детали
Клапан
Заводской номер
RSV12SM-WD/610044
Количество на модель
1
№
133
Название детали
Клипс желтый G+
Заводской номер
AD001707
Количество на модель
1
№
135
Название детали
Клипс желтый G-
Заводской номер
AD001708
Количество на модель
1
№
136
Название детали
Клипс зеленый V+
Заводской номер
AD001705
Количество на модель
1
№
137
Название детали
Клипс зеленый V-
Заводской номер
AD001706
Количество на модель
1
№
138
Название детали
Клипс коричневый M+
Заводской номер
AD001709
Количество на модель
1
№
139
Название детали
Клипс коричневый M-
Заводской номер
AD001710
Количество на модель
1
№
140
Название детали
Клипс красный R+
Заводской номер
AD001699
Количество на модель
1
№
141
Название детали
Клипс красный R-
Заводской номер
AD001700
Количество на модель
1
№
142
Название детали
Кольцо резиновое ф1,78
Заводской номер
AK000685
Количество на модель
8
№
145
Название детали
Комплект верхней крышки
Заводской номер
AK000675
Количество на модель
4
№
148
Название детали
Крышка муфты
Заводской номер
AK000674
Количество на модель
8
№
151
Название детали
Маслосборник
Заводской номер
AD000894
Количество на модель
1
№
155
Название детали
Муфта
Заводской номер
AD005370
Количество на модель
8
№
157
Название детали
Муфта
Заводской номер
МуфтаDу=20мм
Количество на модель
1
№
158
Название детали
Переходник D82
Заводской номер
AK000679
Количество на модель
4
№
161
Название детали
Рукав всасывающий
Заводской номер
4600.921
Количество на модель
1
№
165
Название детали
Рукав всасывающий
Заводской номер
4600.922
Количество на модель
1
№
166
Название детали
Рукав высокого давления
Заводской номер
4600.126
Количество на модель
1
№
167
Название детали
Рукав высокого давления
Заводской номер
4600.133
Количество на модель
1
№
168
Название детали
Рукав высокого давления
Заводской номер
4600.005
Количество на модель
1
№
169
Название детали
Рукав высокого давления
Заводской номер
2422-4607140
Количество на модель
1
№
170
Название детали
Спираль защитная
Заводской номер
4600.751
Количество на модель
2
№
173
Название детали
Тройник
Заводской номер
AD004342
Количество на модель
1
№
175
Название детали
Фильтр
Заводской номер
P163323
Количество на модель
1
№
177
Название детали
Фильтр
Заводской номер
P763529
Количество на модель
1
№
178
Название детали
Фильтр - сапун ФС-01
Заводской номер
ФС-01
Количество на модель
1
№
180
Название детали
Фитинг
Заводской номер
AK000673
Количество на модель
2
№
182
Название детали
Фитинг
Заводской номер
AK000677
Количество на модель
2
№
183
Название детали
Хомут с червячной резьбой 16-27
Заводской номер
5000.02
Количество на модель
12
№
186
Название детали
Хомут
Заводской номер
5000.04
Количество на модель
2
№
187
Название детали
Хомут/Clamp NORMA GBS М 53/20 W2
Заводской номер
5100.17
Количество на модель
4
№
188
Название детали
Шайба РМ14
Заводской номер
4600.18
Количество на модель
10
№
190
Название детали
Шайба РМ22
Заводской номер
4600.21
Количество на модель
21
№
191
Название детали
Шайба РМ24
Заводской номер
4600.22
Количество на модель
1
№
192
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидросистема | Е1525.6-4600010 | 1 | 1 | |||||
| Кронштейн | 1222-3731003 | |||||||
| 1 | Труба | Е1525.6-4607025 | 1 | 1 | 1 | |||
| 2 | Труба | E2122.6-4607020 | 1 | 1 | 2 | |||
| 3 | Труба | 1525.6-4607050 | 1 | 1 | 3 | |||
| 4 | Стяжка | 1525.6-4608230 | 1 | 1 | 4 | |||
| 5 | Бак | 1525.6-4608310 | 1 | 1 | 5 | |||
| 6 | Фильтр | 1525.6-4608510 | 1 | 1 | 6 | |||
| 10 | Тройник | 3022-4607120 | 1 | 1 | 10 | |||
| 11 | Патрубок | 3022-4607270 | 1 | 1 | 11 | |||
| 12 | Штуцер | 3022-4607280 | 1 | 1 | 12 | |||
| 15 | Привод насоса | 2422-4604010 | 1 | 1 | 15 | |||
| 17 | Труба | 2422-4607050 | 1 | 1 | 17 | |||
| 20 | Кронштейн | Е2122.6-4607015 | 1 | 1 | 20 | |||
| 21 | Труба | Е2122.6-4607030 | 1 | 1 | 21 | |||
| 25 | Патрубок | 680-4607510 | 1 | 1 | 25 | |||
| 28 | Маслопровод | 85-4216125 | 1 | 1 | 28 | |||
| 29 | Труба | С80-4607380 | 3 | 3 | 29 | |||
| 30 | Маслопровод | Ф80-3407720 | 1 | 1 | 30 | |||
| 37 | Шланг | Е1525.6-4607061 | 1 | 1 | 37 | |||
| 38 | Шланг | Е1525.6-4607061-01 | 1 | 1 | 38 | |||
| 39 | Шланг | Е1525.6-4607061-02 | 1 | 1 | 39 | |||
| 41 | Шланг | Е1525.6-4607062 | 1 | 1 | 41 | |||
| 42 | Шланг | Е1525.6-4607062-01 | 1 | 1 | 42 | |||
| 43 | Шланг | Е1525.6-4607062-02 | 1 | 1 | 43 | |||
| 44 | Шланг | Е1525.6-4607063 | 1 | 1 | 44 | |||
| 46 | Кронштейн | 1525.6-4608237 | 1 | 1 | 46 | |||
| 47 | Кронштейн | 1525.6-4608238 | 1 | 1 | 47 | |||
| 48 | Штуцер | 3022-4607052 | 1 | 1 | 48 | |||
| 49 | Переходник | 3022-4607117 | 4 | 4 | 49 | |||
| 50 | Переходник | 3022-4607117-01 | 4 | 4 | 50 | |||
| 51 | Штуцер | 2822-4607012 | 1 | 1 | 51 | |||
| 52 | Штуцер | 2822-4607013 | 2 | 2 | 52 | |||
| 53 | Кольцо уплотнительное | 2822-4607016 | 2 | 2 | 53 | |||
| 55 | Штуцер | 2522-4607012-Б | 1 | 1 | 55 | |||
| 56 | Штуцер | 2522-4607013 | 1 | 1 | 56 | |||
| 57 | Штуцер | 2422-4607053 | 1 | 1 | 57 | |||
| 58 | Болт | 2122.6-4607071 | 1 | 1 | 58 | |||
| 60 | Шланг | Р1523-4607059-02 | 2 | 2 | 60 | |||
| 61 | Шланг | Р1523-4607059-07 | 1 | 1 | 61 | |||
| 62 | Шланг | Р1523-4607059-08 | 2 | 2 | 62 | |||
| 63 | Кронштейн | Р1523-4607122 | 1 | 1 | 63 | |||
| 65 | Болт | 1522-4607011-А | 1 | 1 | 65 | |||
| 66 | Прокладка | 1522-4608234 | 2 | 2 | 66 | |||
| 68 | Переходник | 1021-4803158 | 2 | 2 | 68 | |||
| 69 | Хомутик | 923-3723012 | 1 | 1 | 69 | |||
| 70 | Штуцер | 921-4608216 | 1 | 1 | 70 | |||
| 72 | Тройник | 680-4607141 | 1 | 1 | 72 | |||
| 73 | Заглушка | 80-4608021 | 1 | 1 | 73 | |||
| 74 | Хомут | П80-4607013-01 | 1 | 1 | 74 | |||
| 75 | Штуцер | П80-4607016 | 1 | 1 | 75 | |||
| 76 | Штуцер | С80-4607034 | 2 | 2 | 76 | |||
| 77 | Болт | С80-4607332 | 1 | 1 | 77 | |||
| 78 | прокладка | 80-1601343 | 1 | 1 | 78 | |||
| 80 | Штуцер | 70-1405089 | 2 | 2 | 80 | |||
| 82 | Болт | Д18-051 | 5 | 5 | 82 | |||
| 84 | Прокладка | ПР-43-02 | 2 | 2 | 84 | |||
| 85 | Пробка | ПККГ3/8dm | 1 | 1 | 85 | |||
| 93 | Болт | БолтМ8-6gх20.88.35.019 | 4 | 4 | 93 | |||
| 94 | Болт | БолтМ10-6gх20.88.35.019 | 2 | 2 | 94 | |||
| 95 | Болт | БолтМ12-6gх35.88.35.019 | 4 | 4 | 95 | |||
| 97 | Болт | БолтМ16-6gх32.88.35.019 | 6 | 6 | 97 | |||
| 100 | Гайка | ГайкаМ10-6Н.6.019 | 2 | 2 | 100 | |||
| 102 | Кольцо | Кольцо017-022-30-1-4 | 4 | 4 | 102 | |||
| 104 | Кольцо | Кольцо021-024-19-2-2 | 1 | 1 | 104 | |||
| 105 | Кольцо | Кольцо025-029-25-2-2 | 3 | 3 | 105 | |||
| 106 | Кольцо | Кольцо027-032-30-1-4 | 4 | 4 | 106 | |||
| 107 | Кольцо- - | Кольцо030-034-25-2-2 | 1 | 1 | 107 | |||
| 108 | Кольцо | Кольцо045-050-30-2-2 | 1 | 1 | 108 | |||
| 110 | Шайба 8Т | Шайба8Т | 4 | 4 | 110 | |||
| 111 | Шайба | Шайба10.ОТ | 4 | 4 | 111 | |||
| 112 | Шайба | Шайба12.ОТ | 4 | 4 | 112 | |||
| 113 | Шайба | Шайба16.ОТ | 6 | 6 | 113 | |||
| 130 | Блок интегральный | SB23-EHS1R917010056 | 1 | 1 | 130 | |||
| 131 | Датчик-гидросигнализатор ДГС-ДД-12-01-А | 8700250.2 | 1 | 1 | 131 | |||
| 132 | Датчик | 8700250.1 | 1 | 1 | 132 | |||
| 133 | Клапан | RSV12SM-WD/610044 | 1 | 1 | 133 | |||
| 135 | Клипс желтый G+ | AD001707 | 1 | 1 | 135 | |||
| 136 | Клипс желтый G- | AD001708 | 1 | 1 | 136 | |||
| 137 | Клипс зеленый V+ | AD001705 | 1 | 1 | 137 | |||
| 138 | Клипс зеленый V- | AD001706 | 1 | 1 | 138 | |||
| 139 | Клипс коричневый M+ | AD001709 | 1 | 1 | 139 | |||
| 140 | Клипс коричневый M- | AD001710 | 1 | 1 | 140 | |||
| 141 | Клипс красный R+ | AD001699 | 1 | 1 | 141 | |||
| 142 | Клипс красный R- | AD001700 | 1 | 1 | 142 | |||
| 145 | Кольцо резиновое ф1,78 | AK000685 | 8 | 8 | 145 | |||
| 148 | Комплект верхней крышки | AK000675 | 4 | 4 | 148 | |||
| 151 | Крышка муфты | AK000674 | 8 | 8 | 151 | |||
| 155 | Маслосборник | AD000894 | 1 | 1 | 155 | |||
| 157 | Муфта | AD005370 | 8 | 8 | 157 | |||
| 158 | Муфта | МуфтаDу=20мм | 1 | 1 | 158 | |||
| 161 | Переходник D82 | AK000679 | 4 | 4 | 161 | |||
| 165 | Рукав всасывающий | 4600.921 | 1 | 1 | 165 | |||
| 166 | Рукав всасывающий | 4600.922 | 1 | 1 | 166 | |||
| 167 | Рукав высокого давления | 4600.126 | 1 | 1 | 167 | |||
| 168 | Рукав высокого давления | 4600.133 | 1 | 1 | 168 | |||
| 169 | Рукав высокого давления | 4600.005 | 1 | 1 | 169 | |||
| 170 | Рукав высокого давления | 2422-4607140 | 1 | 1 | 170 | |||
| 173 | Спираль защитная | 4600.751 | 2 | 2 | 173 | |||
| 175 | Тройник | AD004342 | 1 | 1 | 175 | |||
| 177 | Фильтр | P163323 | 1 | 1 | 177 | |||
| 178 | Фильтр | P763529 | 1 | 1 | 178 | |||
| 180 | Фильтр - сапун ФС-01 | ФС-01 | 1 | 1 | 180 | |||
| 182 | Фитинг | AK000673 | 2 | 2 | 182 | |||
| 183 | Фитинг | AK000677 | 2 | 2 | 183 | |||
| 186 | Хомут с червячной резьбой 16-27 | 5000.02 | 12 | 12 | 186 | |||
| 187 | Хомут | 5000.04 | 2 | 2 | 187 | |||
| 188 | Хомут/Clamp NORMA GBS М 53/20 W2 | 5100.17 | 4 | 4 | 188 | |||
| 190 | Шайба РМ14 | 4600.18 | 10 | 10 | 190 | |||
| 191 | Шайба РМ22 | 4600.21 | 21 | 21 | 191 | |||
| 192 | Шайба РМ24 | 4600.22 | 1 | 1 | 192 |
