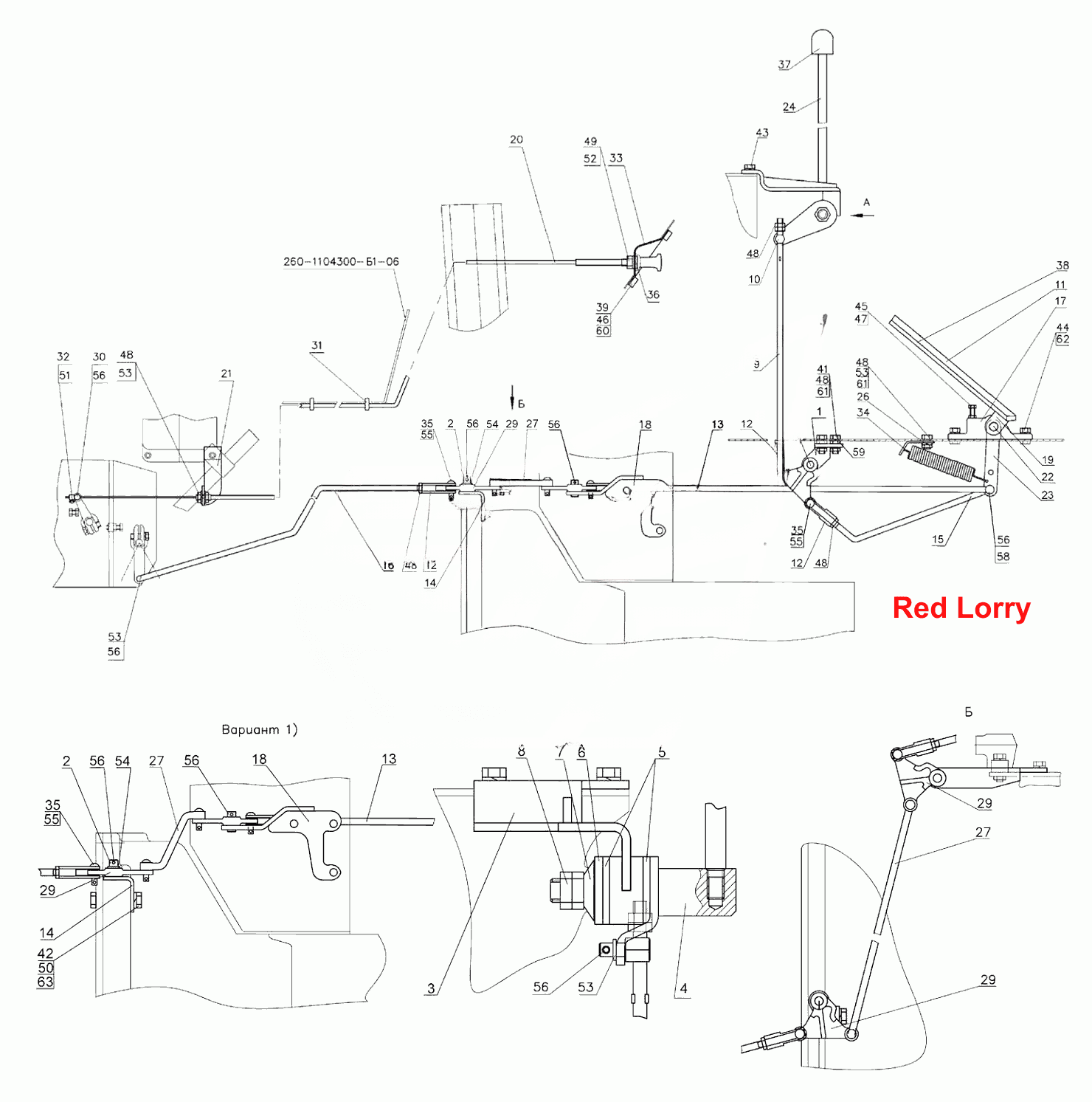

Управление подачей топлива 1221-1108005 (с управлением гидронавесной системой типа «Joystick»)
100%
Название детали
Управление подачей топлива
Заводской номер
1221-1108005
Количество на модель
№
Название детали
Цилиндр топливопровода
Заводской номер
260-1104300-Б1-06
Количество на модель
№
Название детали
Педаль
Заводской номер
80В-1108510-А
Количество на модель
1
№
Название детали
Управление
Заводской номер
1221-1108040
Количество на модель
1
№
Название детали
Управление подачей топлива
Заводской номер
1221-1108005-Б
Количество на модель
№
Название детали
Кронштейн
Заводской номер
1221-1108045
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
1221-1108046
Количество на модель
1
№
1
Название детали
Палец
Заводской номер
Р50-4614028
Количество на модель
2
№
2
Название детали
Кронштейн
Заводской номер
1221-1108020
Количество на модель
1
№
3
Название детали
Валик
Заводской номер
1221-1108035
Количество на модель
1
№
4
Название детали
Шайба фрикционная
Заводской номер
80-1108178
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
822-1108028
Количество на модель
1
№
6
Название детали
Пружина тарельчатая
Заводской номер
80В-1108347
Количество на модель
2
№
7
Название детали
Гайка
Заводской номер
М14х1,5-6Н.04.019
Количество на модель
2
№
8
Название детали
Тяга
Заводской номер
1221-1108073
Количество на модель
1
№
9
Название детали
Тяга
Заводской номер
1221-1108070
Количество на модель
1
№
9
Название детали
Бонка
Заводской номер
70-1108317
Количество на модель
1
№
10
Название детали
Подушка
Заводской номер
80В-1108524
Количество на модель
1
№
11
Название детали
Наконечник тяги
Заводской номер
80В-1108542
Количество на модель
4
№
12
Название детали
Наконечник
Заводской номер
80В-1108542-А
Количество на модель
4
№
12
Название детали
Тяга
Заводской номер
80В-1108525
Количество на модель
1
№
13
Название детали
Тяга
Заводской номер
80В-1108526
Количество на модель
1
№
13
Название детали
Тяга
Заводской номер
80В-1108526-01
Количество на модель
1
№
13
Название детали
Тяга
Заводской номер
80В-1108525-01
Количество на модель
1
№
13
Название детали
Кронштейн
Заводской номер
800-1108532-А
Количество на модель
1
№
14
Название детали
Кронштейн
Заводской номер
80В-1108532
Количество на модель
1
№
14
Название детали
Кронштейн
Заводской номер
80В-1108530
Количество на модель
1
№
14
Название детали
Кронштейн
Заводской номер
800-1108530-А
Количество на модель
1
№
14
Название детали
Тяга
Заводской номер
1221-1108080
Количество на модель
1
№
15
Название детали
Тяга
Заводской номер
1221-1108029
Количество на модель
1
№
15
Название детали
Тяга
Заводской номер
80В-1108540
Количество на модель
1
№
16
Название детали
Тяга
Заводской номер
80В-1108541
Количество на модель
1
№
16
Название детали
Тяга
Заводской номер
1025-1108541-02
Количество на модель
1
№
16
Название детали
Тяга
Заводской номер
1025-1108540-02
Количество на модель
1
№
16
Название детали
Опора
Заводской номер
80-1108038-А
Количество на модель
1
№
17
Название детали
Кронштейн
Заводской номер
80В-1108545
Количество на модель
1
№
18
Название детали
Подставка
Заводской номер
80В-1108522-А
Количество на модель
1
№
19
Название детали
Трос
Заводской номер
80-1108630-А
Количество на модель
1
№
20
Название детали
Трос
Заводской номер
80-1108630-А-01
Количество на модель
1
№
20
Название детали
Трос
Заводской номер
80-1108630-А-02
Количество на модель
1
№
20
Название детали
Кронштейн
Заводской номер
80-1108126
Количество на модель
1
№
21
Название детали
Ось
Заводской номер
80-1108017-Б
Количество на модель
1
№
22
Название детали
Рычаг
Заводской номер
80В-1108523
Количество на модель
1
№
23
Название детали
Рукоятка
Заводской номер
922-1108146
Количество на модель
1
№
24
Название детали
Кронштейн
Заводской номер
80В-1108341
Количество на модель
1
№
26
Название детали
Тяга
Заводской номер
1220-1108344-А
Количество на модель
1
№
27
Название детали
Тяга
Заводской номер
80В-1108344-01
Количество на модель
1
№
27
Название детали
Рычаг
Заводской номер
80В-1108506
Количество на модель
3
№
29
Название детали
Бонка
Заводской номер
80-1108317
Количество на модель
1
№
30
Название детали
Манжета
Заводской номер
80-3723045
Количество на модель
2
№
31
Название детали
Фиксатор
Заводской номер
70-1310441
Количество на модель
1
№
32
Название детали
Щиток
Заводской номер
80-1024211
Количество на модель
1
№
33
Название детали
Пружина
Заводской номер
70-4803019
Количество на модель
1
№
34
Название детали
Палец
Заводской номер
70-1601109-01
Количество на модель
6
№
35
Название детали
Палец
Заводской номер
6х22
Количество на модель
6
№
35
Название детали
Втулка
Заводской номер
70-3723023
Количество на модель
1
№
36
Название детали
Рукоятка
Заводской номер
А13.11.000
Количество на модель
1
№
37
Название детали
Чехол
Заводской номер
А13.36.001
Количество на модель
1
№
38
Название детали
Колпачок
Заводской номер
А30.04.017
Количество на модель
2
№
39
Название детали
Болт
Заводской номер
М8-6gх35.88.35.019
Количество на модель
2
№
41
Название детали
Болт
Заводской номер
М8-6gх25.88.35.019
Количество на модель
2
№
43
Название детали
Болт
Заводской номер
М10-6gх25.88.35.019
Количество на модель
2
№
44
Название детали
Болт ГОСТ 7796-70
Заводской номер
М6-6gх30.88.35.019
Количество на модель
1
№
45
Название детали
Болт ГОСТ 7796-70
Заводской номер
М6-6gх12.88.35.019
Количество на модель
2
№
46
Название детали
Гайка
Заводской номер
М6-6Н.6.019
Количество на модель
1
№
47
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
10
№
48
Название детали
Орех
Заводской номер
М12х1,25-6Н.6.019
Количество на модель
1
№
49
Название детали
Винт
Заводской номер
В.М4-6gх10.58.019
Количество на модель
1
№
51
Название детали
Шайба
Заводской номер
С.12.01.019
Количество на модель
1
№
52
Название детали
Шайба
Заводской номер
С.8.01.019
Количество на модель
4
№
53
Название детали
Шайба
Заводской номер
С.10.01.019
Количество на модель
1
№
54
Название детали
Шплинт
Заводской номер
2х12.019
Количество на модель
6
№
55
Название детали
Шплинт
Заводской номер
3,2х18.019
Количество на модель
7
№
56
Название детали
Штифт
Заводской номер
8х30
Количество на модель
1
№
58
Название детали
Гайка
Заводской номер
М10-6Н.6.019
Количество на модель
1
№
59
Название детали
Шайба
Заводской номер
6Т
Количество на модель
2
№
60
Название детали
Шайба
Заводской номер
8Т
Количество на модель
3
№
61
Название детали
Шайба
Заводской номер
10.ОТ
Количество на модель
2
№
62
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Управление подачей топлива | 1221-1108005 | |||||||
| Цилиндр топливопровода | 260-1104300-Б1-06 | |||||||
| Педаль | 80В-1108510-А | 1 | 1 | |||||
| Управление | 1221-1108040 | 1 | 1 | |||||
| Управление подачей топлива | 1221-1108005-Б | |||||||
| 1 | Кронштейн | 1221-1108045 | 1 | 1 | 1 | |||
| 1 | Кронштейн | 1221-1108046 | 1 | 1 | 1 | |||
| 2 | Палец | Р50-4614028 | 2 | 2 | 2 | |||
| 3 | Кронштейн | 1221-1108020 | 1 | 1 | 3 | |||
| 4 | Валик | 1221-1108035 | 1 | 1 | 4 | |||
| 5 | Шайба фрикционная | 80-1108178 | 2 | 2 | 5 | |||
| 6 | Шайба | 822-1108028 | 1 | 1 | 6 | |||
| 7 | Пружина тарельчатая | 80В-1108347 | 2 | 2 | 7 | |||
| 8 | Гайка | М14х1,5-6Н.04.019 | 2 | 2 | 8 | |||
| 9 | Тяга | 1221-1108073 | 1 | 1 | 9 | |||
| 9 | Тяга | 1221-1108070 | 1 | 1 | 9 | |||
| 10 | Бонка | 70-1108317 | 1 | 1 | 10 | |||
| 11 | Подушка | 80В-1108524 | 1 | 1 | 11 | |||
| 12 | Наконечник тяги | 80В-1108542 | 4 | 4 | 12 | |||
| 12 | Наконечник | 80В-1108542-А | 4 | 4 | 12 | |||
| 13 | Тяга | 80В-1108525 | 1 | 1 | 13 | |||
| 13 | Тяга | 80В-1108526 | 1 | 1 | 13 | |||
| 13 | Тяга | 80В-1108526-01 | 1 | 1 | 13 | |||
| 13 | Тяга | 80В-1108525-01 | 1 | 1 | 13 | |||
| 14 | Кронштейн | 800-1108532-А | 1 | 1 | 14 | |||
| 14 | Кронштейн | 80В-1108532 | 1 | 1 | 14 | |||
| 14 | Кронштейн | 80В-1108530 | 1 | 1 | 14 | |||
| 14 | Кронштейн | 800-1108530-А | 1 | 1 | 14 | |||
| 15 | Тяга | 1221-1108080 | 1 | 1 | 15 | |||
| 15 | Тяга | 1221-1108029 | 1 | 1 | 15 | |||
| 16 | Тяга | 80В-1108540 | 1 | 1 | 16 | |||
| 16 | Тяга | 80В-1108541 | 1 | 1 | 16 | |||
| 16 | Тяга | 1025-1108541-02 | 1 | 1 | 16 | |||
| 16 | Тяга | 1025-1108540-02 | 1 | 1 | 16 | |||
| 17 | Опора | 80-1108038-А | 1 | 1 | 17 | |||
| 18 | Кронштейн | 80В-1108545 | 1 | 1 | 18 | |||
| 19 | Подставка | 80В-1108522-А | 1 | 1 | 19 | |||
| 20 | Трос | 80-1108630-А | 1 | 1 | 20 | |||
| 20 | Трос | 80-1108630-А-01 | 1 | 1 | 20 | |||
| 20 | Трос | 80-1108630-А-02 | 1 | 1 | 20 | |||
| 21 | Кронштейн | 80-1108126 | 1 | 1 | 21 | |||
| 22 | Ось | 80-1108017-Б | 1 | 1 | 22 | |||
| 23 | Рычаг | 80В-1108523 | 1 | 1 | 23 | |||
| 24 | Рукоятка | 922-1108146 | 1 | 1 | 24 | |||
| 26 | Кронштейн | 80В-1108341 | 1 | 1 | 26 | |||
| 27 | Тяга | 1220-1108344-А | 1 | 1 | 27 | |||
| 27 | Тяга | 80В-1108344-01 | 1 | 1 | 27 | |||
| 29 | Рычаг | 80В-1108506 | 3 | 3 | 29 | |||
| 30 | Бонка | 80-1108317 | 1 | 1 | 30 | |||
| 31 | Манжета | 80-3723045 | 2 | 2 | 31 | |||
| 32 | Фиксатор | 70-1310441 | 1 | 1 | 32 | |||
| 33 | Щиток | 80-1024211 | 1 | 1 | 33 | |||
| 34 | Пружина | 70-4803019 | 1 | 1 | 34 | |||
| 35 | Палец | 70-1601109-01 | 6 | 6 | 35 | |||
| 35 | Палец | 6х22 | 6 | 6 | 35 | |||
| 36 | Втулка | 70-3723023 | 1 | 1 | 36 | |||
| 37 | Рукоятка | А13.11.000 | 1 | 1 | 37 | |||
| 38 | Чехол | А13.36.001 | 1 | 1 | 38 | |||
| 39 | Колпачок | А30.04.017 | 2 | 2 | 39 | |||
| 41 | Болт | М8-6gх35.88.35.019 | 2 | 2 | 41 | |||
| 43 | Болт | М8-6gх25.88.35.019 | 2 | 2 | 43 | |||
| 44 | Болт | М10-6gх25.88.35.019 | 2 | 2 | 44 | |||
| 45 | Болт ГОСТ 7796-70 | М6-6gх30.88.35.019 | 1 | 1 | 45 | |||
| 46 | Болт ГОСТ 7796-70 | М6-6gх12.88.35.019 | 2 | 2 | 46 | |||
| 47 | Гайка | М6-6Н.6.019 | 1 | 1 | 47 | |||
| 48 | Гайка | М8-6Н.6.019 | 10 | 10 | 48 | |||
| 49 | Орех | М12х1,25-6Н.6.019 | 1 | 1 | 49 | |||
| 51 | Винт | В.М4-6gх10.58.019 | 1 | 1 | 51 | |||
| 52 | Шайба | С.12.01.019 | 1 | 1 | 52 | |||
| 53 | Шайба | С.8.01.019 | 4 | 4 | 53 | |||
| 54 | Шайба | С.10.01.019 | 1 | 1 | 54 | |||
| 55 | Шплинт | 2х12.019 | 6 | 6 | 55 | |||
| 56 | Шплинт | 3,2х18.019 | 7 | 7 | 56 | |||
| 58 | Штифт | 8х30 | 1 | 1 | 58 | |||
| 59 | Гайка | М10-6Н.6.019 | 1 | 1 | 59 | |||
| 60 | Шайба | 6Т | 2 | 2 | 60 | |||
| 61 | Шайба | 8Т | 3 | 3 | 61 | |||
| 62 | Шайба | 10.ОТ | 2 | 2 | 62 |
