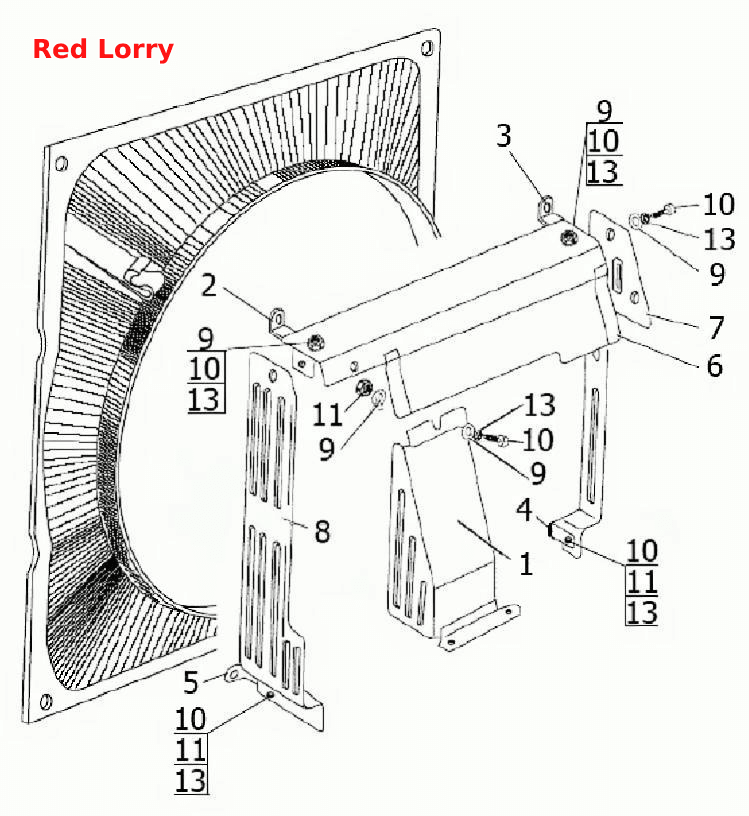

Ограждение вентилятора
100%
Название детали
Ограждение вентилятора
Заводской номер
80-1309200
Количество на модель
№
Название детали
Ограждение вентилятора
Заводской номер
80-1309200-01
Количество на модель
№
Название детали
Кожух
Заводской номер
80-1309030
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
80-1309070
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
80-1309070-01
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
1025-1309070
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
1221-1309075
Количество на модель
1
№
5
Название детали
Ограждение верхнее
Заводской номер
80-1309101
Количество на модель
1
№
6
Название детали
Ограждение правое
Заводской номер
80-1309102
Количество на модель
1
№
7
Название детали
Ограждение левое
Заводской номер
80-1309103
Количество на модель
1
№
8
Название детали
Шайба
Заводской номер
А37.01.022
Количество на модель
4
№
9
Название детали
Болт
Заводской номер
М6х16.88.35.019
Количество на модель
6
№
10
Название детали
Гайка
Заводской номер
М6-6Н.6.019
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
С6.01.019
Количество на модель
2
№
12
Название детали
Шайба
Заводской номер
6Т
Количество на модель
6
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Ограждение вентилятора | 80-1309200 | |||||||
| Ограждение вентилятора | 80-1309200-01 | |||||||
| 1 | Кожух | 80-1309030 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 80-1309070 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 80-1309070-01 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 1025-1309070 | 1 | 1 | 4 | |||
| 5 | Кронштейн | 1221-1309075 | 1 | 1 | 5 | |||
| 6 | Ограждение верхнее | 80-1309101 | 1 | 1 | 6 | |||
| 7 | Ограждение правое | 80-1309102 | 1 | 1 | 7 | |||
| 8 | Ограждение левое | 80-1309103 | 1 | 1 | 8 | |||
| 9 | Шайба | А37.01.022 | 4 | 4 | 9 | |||
| 10 | Болт | М6х16.88.35.019 | 6 | 6 | 10 | |||
| 11 | Гайка | М6-6Н.6.019 | 1 | 1 | 11 | |||
| 12 | Шайба | С6.01.019 | 2 | 2 | 12 | |||
| 13 | Шайба | 6Т | 6 | 6 | 13 |
