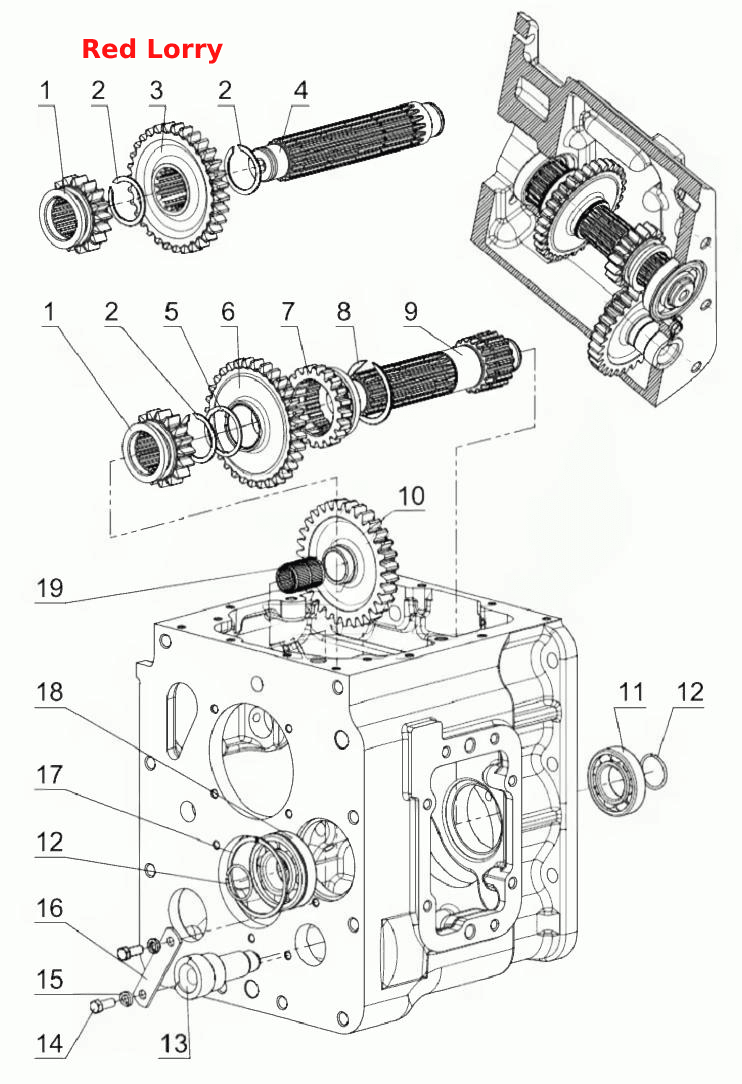

Вал I передачи и заднего хода
100%
Название детали
Вал 1-ой передачи и заднего хода в сборе
Заводской номер
70-1701380
Количество на модель
1
№
Название детали
Вал 1-ой передачи и 3.х.
Заводской номер
50-1701380-А
Количество на модель
1
№
Название детали
Шестерня I передачи и заднего хода
Заводской номер
50-1701212-А
Количество на модель
1
№
1
Название детали
Кольцо
Заводской номер
2С50
Количество на модель
1
№
2
Название детали
Шестерня
Заводской номер
Ф50-1701224
Количество на модель
1
№
3
Название детали
Вал 1-ой передачи и 3.х.
Заводской номер
50-1701382-А
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
70-1701226
Количество на модель
1
№
5
Название детали
Шестерня привода ходоуменьшителя
Заводской номер
70-1701224
Количество на модель
1
№
6
Название детали
Шестерня включения ходоуменьшителя I
Заводской номер
70-1701072
Количество на модель
1
№
7
Название детали
Кольцо
Заводской номер
2С65
Количество на модель
1
№
8
Название детали
Вал I передачи и з.х.
Заводской номер
70-1701382
Количество на модель
1
№
9
Название детали
Шестерня с подшипником в сборе
Заводской номер
70-1701080
Количество на модель
1
№
10
Название детали
Шестерня заднего хода промежуточная
Заводской номер
70-1701082
Количество на модель
1
№
10
Название детали
Подшипник
Заводской номер
208А
Количество на модель
1
№
11
Название детали
Кольцо
Заводской номер
ХЧМ-1701163
Количество на модель
2
№
12
Название детали
Ось
Заводской номер
50-1701434-А
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
М10-6gх25.88.35.019
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
10.ОТ
Количество на модель
2
№
15
Название детали
Планка
Заводской номер
50-1702082-А
Количество на модель
1
№
16
Название детали
Кольцо
Заводской номер
90
Количество на модель
1
№
17
Название детали
Кольцо
Заводской номер
50-1701501
Количество на модель
1
№
17
Название детали
Подшипник
Заводской номер
50308А
Количество на модель
1
№
18
Название детали
Подшипник
Заводской номер
3КК30х35х46Е
Количество на модель
1
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал 1-ой передачи и заднего хода в сборе | 70-1701380 | 1 | 1 | |||||
| Вал 1-ой передачи и 3.х. | 50-1701380-А | 1 | 1 | |||||
| 1 | Шестерня I передачи и заднего хода | 50-1701212-А | 1 | 1 | 1 | |||
| 2 | Кольцо | 2С50 | 1 | 1 | 2 | |||
| 3 | Шестерня | Ф50-1701224 | 1 | 1 | 3 | |||
| 4 | Вал 1-ой передачи и 3.х. | 50-1701382-А | 1 | 1 | 4 | |||
| 5 | Шайба | 70-1701226 | 1 | 1 | 5 | |||
| 6 | Шестерня привода ходоуменьшителя | 70-1701224 | 1 | 1 | 6 | |||
| 7 | Шестерня включения ходоуменьшителя I | 70-1701072 | 1 | 1 | 7 | |||
| 8 | Кольцо | 2С65 | 1 | 1 | 8 | |||
| 9 | Вал I передачи и з.х. | 70-1701382 | 1 | 1 | 9 | |||
| 10 | Шестерня с подшипником в сборе | 70-1701080 | 1 | 1 | 10 | |||
| 10 | Шестерня заднего хода промежуточная | 70-1701082 | 1 | 1 | 10 | |||
| 11 | Подшипник | 208А | 1 | 1 | 11 | |||
| 12 | Кольцо | ХЧМ-1701163 | 2 | 2 | 12 | |||
| 13 | Ось | 50-1701434-А | 1 | 1 | 13 | |||
| 14 | Болт | М10-6gх25.88.35.019 | 2 | 2 | 14 | |||
| 15 | Шайба | 10.ОТ | 2 | 2 | 15 | |||
| 16 | Планка | 50-1702082-А | 1 | 1 | 16 | |||
| 17 | Кольцо | 90 | 1 | 1 | 17 | |||
| 17 | Кольцо | 50-1701501 | 1 | 1 | 17 | |||
| 18 | Подшипник | 50308А | 1 | 1 | 18 | |||
| 19 | Подшипник | 3КК30х35х46Е | 1 | 1 | 19 |
