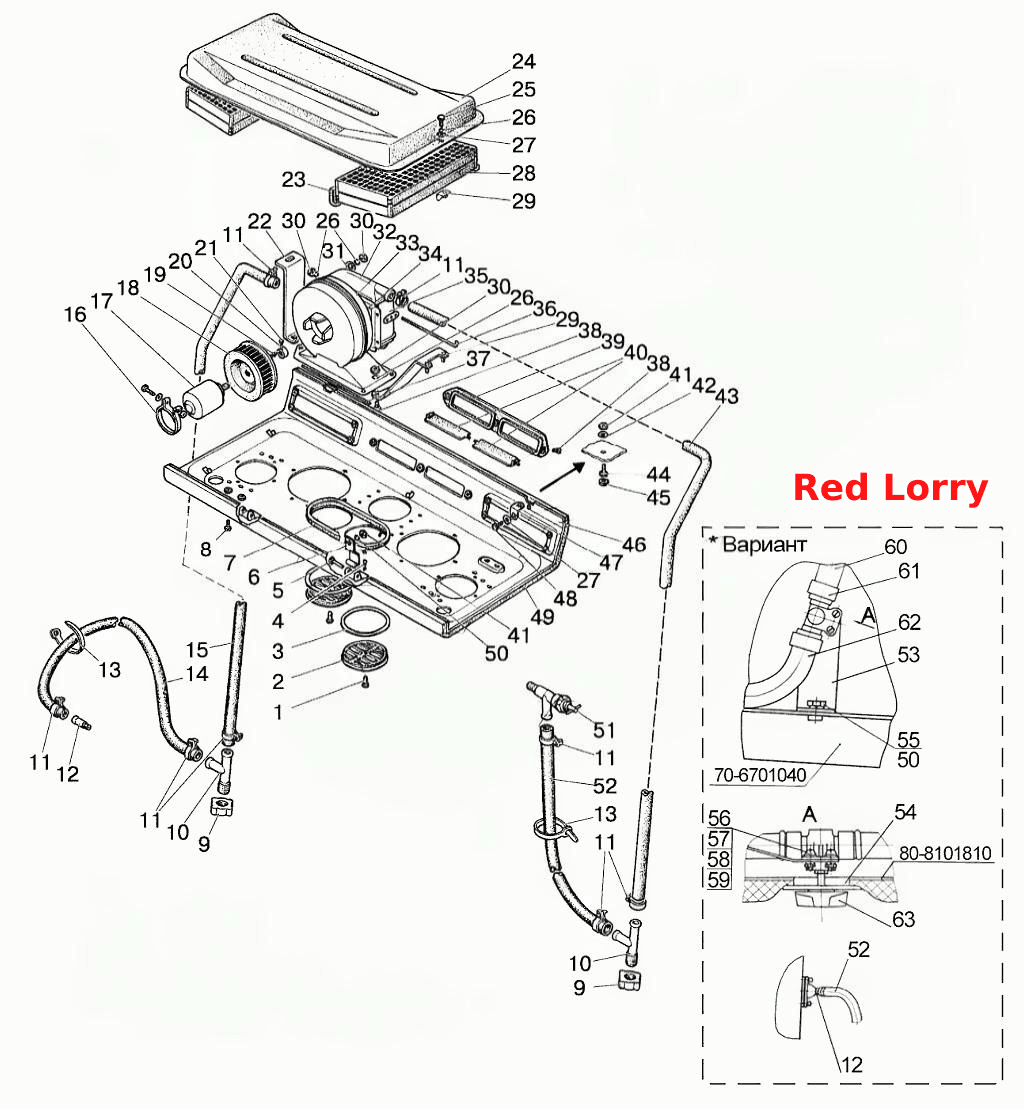

Отопитель
100%
Название детали
Отопитель в сборе
Заводской номер
80-8101720
Количество на модель
№
Название детали
Панель
Заводской номер
80-8101810
Количество на модель
№
46
Название детали
Арматура отопителя
Заводской номер
80-8101830
Количество на модель
№
Название детали
Палец
Заводской номер
6х18
Количество на модель
2
№
1
Название детали
Воздухораспределитель
Заводской номер
150.95.301
Количество на модель
2
№
2
Название детали
Накладка
Заводской номер
80-8100013
Количество на модель
2
№
3
Название детали
Шплинт
Заводской номер
2х12.019
Количество на модель
2
№
4
Название детали
Вот
Заводской номер
50-8400031
Количество на модель
2
№
5
Название детали
Петля
Заводской номер
80-8100048
Количество на модель
2
№
6
Название детали
Уплотнитель
Заводской номер
80-8101714-07
Количество на модель
1
№
7
Название детали
Винт
Заводской номер
В.М6-6gх20.58.019
Количество на модель
2
№
8
Название детали
Пробка
Заводской номер
80-8100052
Количество на модель
2
№
9
Название детали
Тройник
Заводской номер
80-8100051
Количество на модель
2
№
10
Название детали
Хомут
Заводской номер
XC-23
Количество на модель
8
№
11
Название детали
Штуцер
Заводской номер
80-8100023
Количество на модель
1
№
12
Название детали
Манжета
Заводской номер
80-3723045-01
Количество на модель
3
№
13
Название детали
Шланг L=1840 мм
Заводской номер
80-8102015-02
Количество на модель
1
№
14
Название детали
Шланг
Заводской номер
80-8101015
Количество на модель
1
№
15
Название детали
Хомут
Заводской номер
XC-76
Количество на модель
1
№
16
Название детали
Электродвигатель
Заводской номер
9742.3730
Количество на модель
1
№
17
Название детали
Ротор
Заводской номер
80-8104034
Количество на модель
1
№
18
Название детали
Гайка
Заводской номер
М4-6Н.6.019
Количество на модель
1
№
19
Название детали
Кольцо
Заводской номер
80-8104039
Количество на модель
1
№
20
Название детали
Винт
Заводской номер
В.М4-6gх10.58.019
Количество на модель
1
№
21
Название детали
Растяжка
Заводской номер
80-8101721
Количество на модель
1
№
22
Название детали
Уплотнитель
Заводской номер
80-8101714-04
Количество на модель
2
№
23
Название детали
Крышка
Заводской номер
80-8101760
Количество на модель
1
№
24
Название детали
Болт
Заводской номер
М6-6gх20.88.35.019
Количество на модель
2
№
25
Название детали
Шайба
Заводской номер
6Т
Количество на модель
11
№
26
Название детали
Шайба
Заводской номер
С6.01.019
Количество на модель
4
№
27
Название детали
Фильтр
Заводской номер
80-8104070
Количество на модель
2
№
28
Название детали
Подвеска
Заводской номер
80-8101820
Количество на модель
1
№
29
Название детали
Гайка
Заводской номер
М6-6Н.6.019
Количество на модель
10
№
30
Название детали
Радиатор
Заводской номер
1216К.8101060
Количество на модель
1
№
32
Название детали
Радиатор отопителя
Заводской номер
41.035-1013010
Количество на модель
1
№
32
Название детали
Радиатор отопителя
Заводской номер
РО-8101070
Количество на модель
1
№
32
Название детали
Радиатор отопителя
Заводской номер
70У-8101070-А
Количество на модель
1
№
32
Название детали
Кожух
Заводской номер
80-8101730-A
Количество на модель
1
№
33
Название детали
Уплотнитель
Заводской номер
ПР32-06
Количество на модель
2
№
34
Название детали
Коробка
Заводской номер
80-8101800
Количество на модель
1
№
35
Название детали
Шпилька
Заводской номер
80-3703046-A
Количество на модель
1
№
36
Название детали
Стержень
Заводской номер
80-8100014
Количество на модель
1
№
37
Название детали
Крышка
Заводской номер
80-8100011-Б
Количество на модель
1
№
39
Название детали
Заслонка
Заводской номер
80-8100012
Количество на модель
2
№
40
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
4
№
41
Название детали
Шайба
Заводской номер
С8.01.019
Количество на модель
2
№
42
Название детали
Шланг L=700 мм
Заводской номер
80-8102015
Количество на модель
1
№
43
Название детали
Болт
Заводской номер
М8-6gх35.88.35.019
Количество на модель
2
№
44
Название детали
Шапка
Заводской номер
A30.04.017-01
Количество на модель
2
№
45
Название детали
Панель
Заводской номер
80-8100100
Количество на модель
1
№
46
Название детали
Угольник
Заводской номер
70-6702111
Количество на модель
2
№
47
Название детали
Болт
Заводской номер
М6-6gх16.88.35.019
Количество на модель
2
№
48
Название детали
Обивка
Заводской номер
80-8101713
Количество на модель
1
№
49
Название детали
Шайба
Заводской номер
8Т
Количество на модель
2
№
50
Название детали
Кран
Заводской номер
BC-11
Количество на модель
1
№
51
Название детали
Шланг L=500 мм
Заводской номер
80-8102015-03
Количество на модель
1
№
52
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Отопитель в сборе | 80-8101720 | |||||||
| 46 | Панель | 80-8101810 | 46 | |||||
| Арматура отопителя | 80-8101830 | |||||||
| 1 | Палец | 6х18 | 2 | 2 | 1 | |||
| 2 | Воздухораспределитель | 150.95.301 | 2 | 2 | 2 | |||
| 3 | Накладка | 80-8100013 | 2 | 2 | 3 | |||
| 4 | Шплинт | 2х12.019 | 2 | 2 | 4 | |||
| 5 | Вот | 50-8400031 | 2 | 2 | 5 | |||
| 6 | Петля | 80-8100048 | 2 | 2 | 6 | |||
| 7 | Уплотнитель | 80-8101714-07 | 1 | 1 | 7 | |||
| 8 | Винт | В.М6-6gх20.58.019 | 2 | 2 | 8 | |||
| 9 | Пробка | 80-8100052 | 2 | 2 | 9 | |||
| 10 | Тройник | 80-8100051 | 2 | 2 | 10 | |||
| 11 | Хомут | XC-23 | 8 | 8 | 11 | |||
| 12 | Штуцер | 80-8100023 | 1 | 1 | 12 | |||
| 13 | Манжета | 80-3723045-01 | 3 | 3 | 13 | |||
| 14 | Шланг L=1840 мм | 80-8102015-02 | 1 | 1 | 14 | |||
| 15 | Шланг | 80-8101015 | 1 | 1 | 15 | |||
| 16 | Хомут | XC-76 | 1 | 1 | 16 | |||
| 17 | Электродвигатель | 9742.3730 | 1 | 1 | 17 | |||
| 18 | Ротор | 80-8104034 | 1 | 1 | 18 | |||
| 19 | Гайка | М4-6Н.6.019 | 1 | 1 | 19 | |||
| 20 | Кольцо | 80-8104039 | 1 | 1 | 20 | |||
| 21 | Винт | В.М4-6gх10.58.019 | 1 | 1 | 21 | |||
| 22 | Растяжка | 80-8101721 | 1 | 1 | 22 | |||
| 23 | Уплотнитель | 80-8101714-04 | 2 | 2 | 23 | |||
| 24 | Крышка | 80-8101760 | 1 | 1 | 24 | |||
| 25 | Болт | М6-6gх20.88.35.019 | 2 | 2 | 25 | |||
| 26 | Шайба | 6Т | 11 | 11 | 26 | |||
| 27 | Шайба | С6.01.019 | 4 | 4 | 27 | |||
| 28 | Фильтр | 80-8104070 | 2 | 2 | 28 | |||
| 29 | Подвеска | 80-8101820 | 1 | 1 | 29 | |||
| 30 | Гайка | М6-6Н.6.019 | 10 | 10 | 30 | |||
| 32 | Радиатор | 1216К.8101060 | 1 | 1 | 32 | |||
| 32 | Радиатор отопителя | 41.035-1013010 | 1 | 1 | 32 | |||
| 32 | Радиатор отопителя | РО-8101070 | 1 | 1 | 32 | |||
| 32 | Радиатор отопителя | 70У-8101070-А | 1 | 1 | 32 | |||
| 33 | Кожух | 80-8101730-A | 1 | 1 | 33 | |||
| 34 | Уплотнитель | ПР32-06 | 2 | 2 | 34 | |||
| 35 | Коробка | 80-8101800 | 1 | 1 | 35 | |||
| 36 | Шпилька | 80-3703046-A | 1 | 1 | 36 | |||
| 37 | Стержень | 80-8100014 | 1 | 1 | 37 | |||
| 39 | Крышка | 80-8100011-Б | 1 | 1 | 39 | |||
| 40 | Заслонка | 80-8100012 | 2 | 2 | 40 | |||
| 41 | Гайка | М8-6Н.6.019 | 4 | 4 | 41 | |||
| 42 | Шайба | С8.01.019 | 2 | 2 | 42 | |||
| 43 | Шланг L=700 мм | 80-8102015 | 1 | 1 | 43 | |||
| 44 | Болт | М8-6gх35.88.35.019 | 2 | 2 | 44 | |||
| 45 | Шапка | A30.04.017-01 | 2 | 2 | 45 | |||
| 46 | Панель | 80-8100100 | 1 | 1 | 46 | |||
| 47 | Угольник | 70-6702111 | 2 | 2 | 47 | |||
| 48 | Болт | М6-6gх16.88.35.019 | 2 | 2 | 48 | |||
| 49 | Обивка | 80-8101713 | 1 | 1 | 49 | |||
| 50 | Шайба | 8Т | 2 | 2 | 50 | |||
| 51 | Кран | BC-11 | 1 | 1 | 51 | |||
| 52 | Шланг L=500 мм | 80-8102015-03 | 1 | 1 | 52 |
