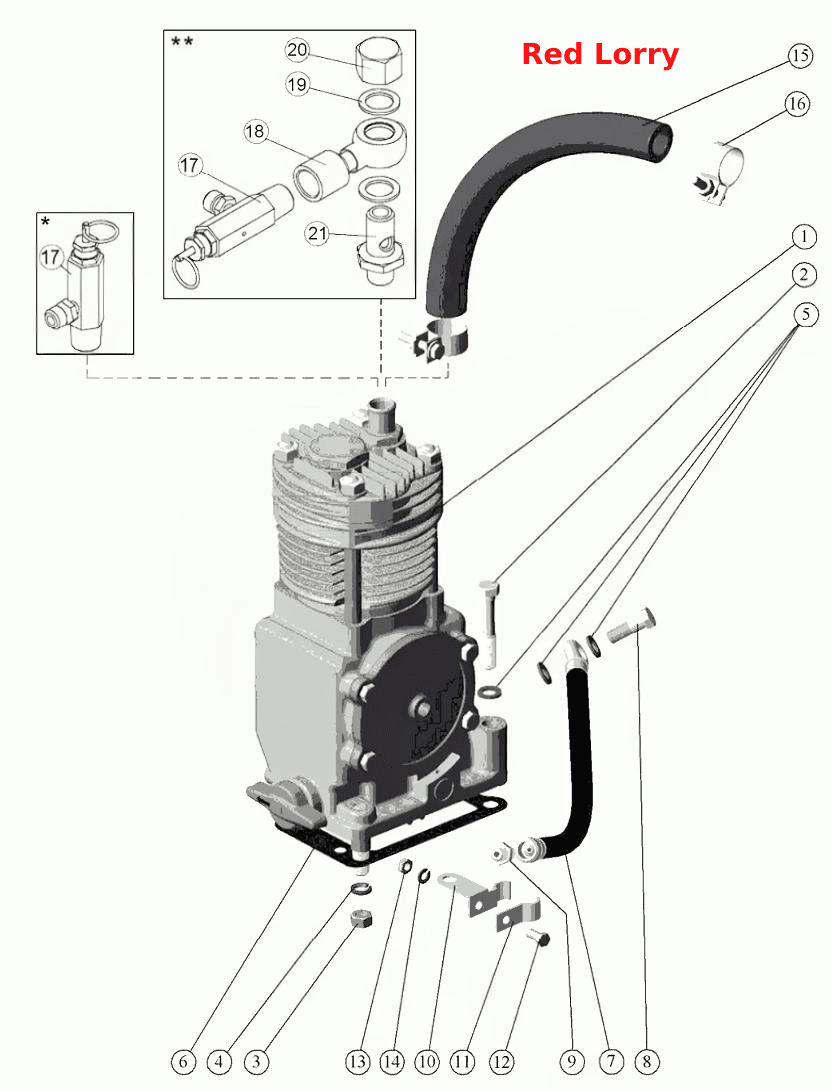

Компрессор
100%
Название детали
УСТАНОВКА ПНЕВМОКОМПРЕССОРА
Заводской номер
240-3509030-A
Количество на модель
1
№
Название детали
Пневмокомпрессор
Заводской номер
А29.05.000-Б3А
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
М10-6gх45
Количество на модель
1
№
2
Название детали
Гайка
Заводской номер
М10-6Н
Количество на модель
3
№
3
Название детали
Шайба
Заводской номер
1065Г06
Количество на модель
3
№
4
Название детали
Прокладка
Заводской номер
36-1104788
Количество на модель
3
№
5
Название детали
Прокладка
Заводской номер
240-3509037-А
Количество на модель
1
№
6
Название детали
Маслопровод
Заводской номер
240-3509150
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
36-1104787
Количество на модель
1
№
8
Название детали
Штуцер
Заводской номер
240-3509232
Количество на модель
1
№
9
Название детали
Хомут
Заводской номер
240-3509158
Количество на модель
1
№
10
Название детали
Скоба
Заводской номер
240-3509159
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
М6-6gх16
Количество на модель
1
№
12
Название детали
Гайка ОСТ-
Заводской номер
М6-6Н
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
665Г06
Количество на модель
1
№
14
Название детали
Рукав-деталь
Заводской номер
РД18-29-300-1,3
Количество на модель
1
№
15
Название детали
Хомут стяжной
Заводской номер
ХС-26.019
Количество на модель
2
№
16
Название детали
Клапан
Заводской номер
80-3509010
Количество на модель
1
№
17
Название детали
Угольник
Заводской номер
920-3509020
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
40-4607038-А
Количество на модель
2
№
19
Название детали
Гайка
Заводской номер
1025-3506623
Количество на модель
1
№
20
Название детали
Штуцер
Заводской номер
1025-3506622
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| УСТАНОВКА ПНЕВМОКОМПРЕССОРА | 240-3509030-A | 1 | 1 | |||||
| 1 | Пневмокомпрессор | А29.05.000-Б3А | 1 | 1 | 1 | |||
| 2 | Болт | М10-6gх45 | 1 | 1 | 2 | |||
| 3 | Гайка | М10-6Н | 3 | 3 | 3 | |||
| 4 | Шайба | 1065Г06 | 3 | 3 | 4 | |||
| 5 | Прокладка | 36-1104788 | 3 | 3 | 5 | |||
| 6 | Прокладка | 240-3509037-А | 1 | 1 | 6 | |||
| 7 | Маслопровод | 240-3509150 | 1 | 1 | 7 | |||
| 8 | Болт | 36-1104787 | 1 | 1 | 8 | |||
| 9 | Штуцер | 240-3509232 | 1 | 1 | 9 | |||
| 10 | Хомут | 240-3509158 | 1 | 1 | 10 | |||
| 11 | Скоба | 240-3509159 | 1 | 1 | 11 | |||
| 12 | Болт | М6-6gх16 | 1 | 1 | 12 | |||
| 13 | Гайка ОСТ- | М6-6Н | 1 | 1 | 13 | |||
| 14 | Шайба | 665Г06 | 1 | 1 | 14 | |||
| 15 | Рукав-деталь | РД18-29-300-1,3 | 1 | 1 | 15 | |||
| 16 | Хомут стяжной | ХС-26.019 | 2 | 2 | 16 | |||
| 17 | Клапан | 80-3509010 | 1 | 1 | 17 | |||
| 18 | Угольник | 920-3509020 | 1 | 1 | 18 | |||
| 19 | Шайба | 40-4607038-А | 2 | 2 | 19 | |||
| 20 | Гайка | 1025-3506623 | 1 | 1 | 20 | |||
| 21 | Штуцер | 1025-3506622 | 1 | 1 | 21 |
