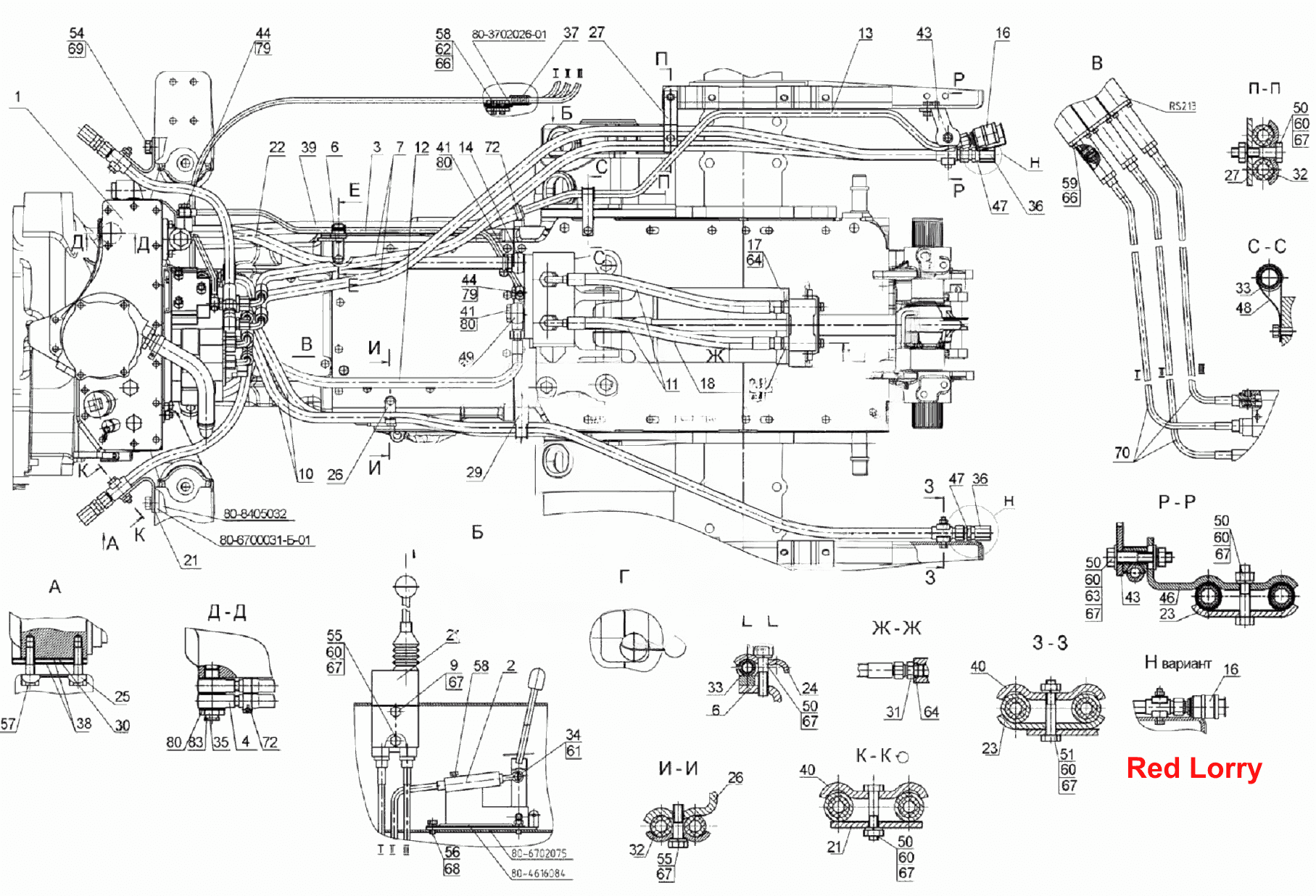

Гидросистема 952-4600010
100%
Название детали
Гидросистема
Заводской номер
952-4600010
Количество на модель
1
№
Название детали
Корпус
Заводской номер
М036.50Б.20
Количество на модель
6
№
Название детали
Накладка пола левая
Заводской номер
70-6702075
Количество на модель
№
Название детали
Кронштейн правый
Заводской номер
80-6700031-Б-01
Количество на модель
№
Название детали
Штекер
Заводской номер
НР10-4МХ0041А0
Количество на модель
6
№
Название детали
Гидрораспределитель
Заводской номер
RS213
Количество на модель
№
Название детали
Кронштейн
Заводской номер
80-8405032
Количество на модель
№
Название детали
Корпус гидросистемы
Заводской номер
952-4600015
Количество на модель
1
№
1
Название детали
Управление
Заводской номер
С90-4607100
Количество на модель
1
№
2
Название детали
Труба
Заводской номер
80-4607200
Количество на модель
1
№
3
Название детали
Труба
Заводской номер
С80-4607380
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
70-4607270-А
Количество на модель
1
№
6
Название детали
Рукав высокого давления
Заводской номер
4600.123
Количество на модель
2
№
10
Название детали
Болт
Заводской номер
952-4607011-А
Количество на модель
1
№
9
Название детали
Рукав высокого давления
Заводской номер
4600.132
Количество на модель
2
№
11
Название детали
Рукав высокого давления
Заводской номер
4600.126
Количество на модель
1
№
12
Название детали
Труба
Заводской номер
К1221-4607125
Количество на модель
1
№
13
Название детали
Маслопровод
Заводской номер
1221-3407090
Количество на модель
1
№
14
Название детали
Муфта
Заводской номер
НР10-3МХ0041А0
Количество на модель
№
16
Название детали
Корпус левый
Заводской номер
М036.50Б.10
Количество на модель
2
№
16
Название детали
Клапан замедлительный
Заводской номер
Н.036.65.000-А2-06
Количество на модель
1
№
17
Название детали
Цилиндр
Заводской номер
Ц100х200-3
Количество на модель
1
№
18
Название детали
Гидроцилиндр
Заводской номер
Ц110х200-3
Количество на модель
1
№
18
Название детали
Джойстик
Заводской номер
ТАИС.303654.001
Количество на модель
1
№
20
Название детали
Кронштейн
Заводской номер
М80-4607017
Количество на модель
2
№
21
Название детали
Шланг
Заводской номер
Д80-4607063
Количество на модель
1
№
22
Название детали
Планка
Заводской номер
70-4607156
Количество на модель
1
№
23
Название детали
Планка
Заводской номер
70-4607161-А
Количество на модель
1
№
24
Название детали
Пластина
Заводской номер
70-4607168
Количество на модель
2
№
25
Название детали
Кронштейн
Заводской номер
70-4607178
Количество на модель
1
№
26
Название детали
Кронштейн
Заводской номер
80В-4607209
Количество на модель
1
№
27
Название детали
Хомут
Заводской номер
П80-4607013-01
Количество на модель
1
№
29
Название детали
Пластина
Заводской номер
70-4608072
Количество на модель
1
№
30
Название детали
Штуцер
Заводской номер
70-1405089
Количество на модель
1
№
31
Название детали
Планка
Заводской номер
70-3407146
Количество на модель
1
№
32
Название детали
Втулка
Заводской номер
70-3506027
Количество на модель
1
№
33
Название детали
Винт
Заводской номер
С90-4607026
Количество на модель
1
№
34
Название детали
Болт
Заводской номер
80-4607455
Количество на модель
1
№
35
Название детали
Заглушка
Заводской номер
А50-4607302
Количество на модель
2
№
36
Название детали
Пластина
Заводской номер
С90-4607107-Б
Количество на модель
1
№
37
Название детали
Прокладка
Заводской номер
50-4608049
Количество на модель
2
№
38
Название детали
Шланг
Заводской номер
К1221-4607011
Количество на модель
1
№
39
Название детали
Планка
Заводской номер
40-4607029-А
Количество на модель
3
№
40
Название детали
Болт
Заводской номер
40-4607032
Количество на модель
2
№
41
Название детали
Кронштейн
Заводской номер
85-4607431
Количество на модель
1
№
43
Название детали
Болт
Заводской номер
Д18-051
Количество на модель
2
№
44
Название детали
Кронштейн
Заводской номер
Н50-4607137
Количество на модель
1
№
46
Название детали
Штуцер
Заводской номер
Н.036.05.002
Количество на модель
2
№
47
Название детали
Хомутик
Заводской номер
70-1405112
Количество на модель
1
№
48
Название детали
Угольник
Заводской номер
530-4614029
Количество на модель
1
№
49
Название детали
Болт
Заводской номер
М8-6gх40.88.35.019
Количество на модель
3
№
50
Название детали
Болт ГОСТ 7796-70
Заводской номер
М8-6gх45.88.35.019
Количество на модель
2
№
51
Название детали
Болт
Заводской номер
М12-6gх30.88.35.019
Количество на модель
1
№
54
Название детали
Болт
Заводской номер
М8-6gх35.88.35.019
Количество на модель
2
№
55
Название детали
Болт
Заводской номер
М10-6gх18.88.35.019
Количество на модель
4
№
56
Название детали
Болт
Заводской номер
М14х1,5-6gх45.88.35.019
Количество на модель
4
№
57
Название детали
Болт ГОСТ 7798-70
Заводской номер
М6-6gх14.88.35.019
Количество на модель
3
№
58
Название детали
Болт
Заводской номер
М6-6gх16.88.35.019
Количество на модель
6
№
59
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
4
№
60
Название детали
Гайка ГОСТ 5915-70
Заводской номер
М5-6Н.6.019
Количество на модель
2
№
61
Название детали
Гайка
Заводской номер
М6-6Н.6.019
Количество на модель
2
№
62
Название детали
Шайба
Заводской номер
С8.01.019
Количество на модель
2
№
63
Название детали
Кольцо
Заводской номер
017-022-30-1-4
Количество на модель
2
№
64
Название детали
Шайба
Заводской номер
6Т
Количество на модель
8
№
66
Название детали
Шайба
Заводской номер
8Т
Количество на модель
5
№
67
Название детали
Шайба
Заводской номер
10.ОТ
Количество на модель
4
№
68
Название детали
Шайба
Заводской номер
12.ОТ
Количество на модель
1
№
69
Название детали
Трос
Заводской номер
132-001
Количество на модель
3
№
70
Название детали
Трос
Заводской номер
100.М435Г2.01534
Количество на модель
3
№
70
Название детали
Хомут с червячной резьбой 16-27
Заводской номер
5000.02
Количество на модель
2
№
72
Название детали
Шайба
Заводской номер
Д18-055-А
Количество на модель
4
№
79
Название детали
Шайба РМ14
Заводской номер
4600.18
Количество на модель
4
№
79
Название детали
Шайба РМ1/2
Заводской номер
4600.20
Количество на модель
6
№
80
Название детали
Шайба
Заводской номер
40-4607038-А
Количество на модель
6
№
80
Название детали
Пробка
Заводской номер
КГ1/4.А12.019
Количество на модель
1
№
83
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидросистема | 952-4600010 | 1 | 1 | |||||
| Корпус | М036.50Б.20 | 6 | 6 | |||||
| Накладка пола левая | 70-6702075 | |||||||
| Кронштейн правый | 80-6700031-Б-01 | |||||||
| Штекер | НР10-4МХ0041А0 | 6 | 6 | |||||
| Гидрораспределитель | RS213 | |||||||
| Кронштейн | 80-8405032 | |||||||
| 1 | Корпус гидросистемы | 952-4600015 | 1 | 1 | 1 | |||
| 2 | Управление | С90-4607100 | 1 | 1 | 2 | |||
| 3 | Труба | 80-4607200 | 1 | 1 | 3 | |||
| 4 | Труба | С80-4607380 | 1 | 1 | 4 | |||
| 6 | Кронштейн | 70-4607270-А | 1 | 1 | 6 | |||
| 10 | Рукав высокого давления | 4600.123 | 2 | 2 | 10 | |||
| 9 | Болт | 952-4607011-А | 1 | 1 | 9 | |||
| 11 | Рукав высокого давления | 4600.132 | 2 | 2 | 11 | |||
| 12 | Рукав высокого давления | 4600.126 | 1 | 1 | 12 | |||
| 13 | Труба | К1221-4607125 | 1 | 1 | 13 | |||
| 14 | Маслопровод | 1221-3407090 | 1 | 1 | 14 | |||
| 16 | Муфта | НР10-3МХ0041А0 | 16 | |||||
| 16 | Корпус левый | М036.50Б.10 | 2 | 2 | 16 | |||
| 17 | Клапан замедлительный | Н.036.65.000-А2-06 | 1 | 1 | 17 | |||
| 18 | Цилиндр | Ц100х200-3 | 1 | 1 | 18 | |||
| 18 | Гидроцилиндр | Ц110х200-3 | 1 | 1 | 18 | |||
| 20 | Джойстик | ТАИС.303654.001 | 1 | 1 | 20 | |||
| 21 | Кронштейн | М80-4607017 | 2 | 2 | 21 | |||
| 22 | Шланг | Д80-4607063 | 1 | 1 | 22 | |||
| 23 | Планка | 70-4607156 | 1 | 1 | 23 | |||
| 24 | Планка | 70-4607161-А | 1 | 1 | 24 | |||
| 25 | Пластина | 70-4607168 | 2 | 2 | 25 | |||
| 26 | Кронштейн | 70-4607178 | 1 | 1 | 26 | |||
| 27 | Кронштейн | 80В-4607209 | 1 | 1 | 27 | |||
| 29 | Хомут | П80-4607013-01 | 1 | 1 | 29 | |||
| 30 | Пластина | 70-4608072 | 1 | 1 | 30 | |||
| 31 | Штуцер | 70-1405089 | 1 | 1 | 31 | |||
| 32 | Планка | 70-3407146 | 1 | 1 | 32 | |||
| 33 | Втулка | 70-3506027 | 1 | 1 | 33 | |||
| 34 | Винт | С90-4607026 | 1 | 1 | 34 | |||
| 35 | Болт | 80-4607455 | 1 | 1 | 35 | |||
| 36 | Заглушка | А50-4607302 | 2 | 2 | 36 | |||
| 37 | Пластина | С90-4607107-Б | 1 | 1 | 37 | |||
| 38 | Прокладка | 50-4608049 | 2 | 2 | 38 | |||
| 39 | Шланг | К1221-4607011 | 1 | 1 | 39 | |||
| 40 | Планка | 40-4607029-А | 3 | 3 | 40 | |||
| 41 | Болт | 40-4607032 | 2 | 2 | 41 | |||
| 43 | Кронштейн | 85-4607431 | 1 | 1 | 43 | |||
| 44 | Болт | Д18-051 | 2 | 2 | 44 | |||
| 46 | Кронштейн | Н50-4607137 | 1 | 1 | 46 | |||
| 47 | Штуцер | Н.036.05.002 | 2 | 2 | 47 | |||
| 48 | Хомутик | 70-1405112 | 1 | 1 | 48 | |||
| 49 | Угольник | 530-4614029 | 1 | 1 | 49 | |||
| 50 | Болт | М8-6gх40.88.35.019 | 3 | 3 | 50 | |||
| 51 | Болт ГОСТ 7796-70 | М8-6gх45.88.35.019 | 2 | 2 | 51 | |||
| 54 | Болт | М12-6gх30.88.35.019 | 1 | 1 | 54 | |||
| 55 | Болт | М8-6gх35.88.35.019 | 2 | 2 | 55 | |||
| 56 | Болт | М10-6gх18.88.35.019 | 4 | 4 | 56 | |||
| 57 | Болт | М14х1,5-6gх45.88.35.019 | 4 | 4 | 57 | |||
| 58 | Болт ГОСТ 7798-70 | М6-6gх14.88.35.019 | 3 | 3 | 58 | |||
| 59 | Болт | М6-6gх16.88.35.019 | 6 | 6 | 59 | |||
| 60 | Гайка | М8-6Н.6.019 | 4 | 4 | 60 | |||
| 61 | Гайка ГОСТ 5915-70 | М5-6Н.6.019 | 2 | 2 | 61 | |||
| 62 | Гайка | М6-6Н.6.019 | 2 | 2 | 62 | |||
| 63 | Шайба | С8.01.019 | 2 | 2 | 63 | |||
| 64 | Кольцо | 017-022-30-1-4 | 2 | 2 | 64 | |||
| 66 | Шайба | 6Т | 8 | 8 | 66 | |||
| 67 | Шайба | 8Т | 5 | 5 | 67 | |||
| 68 | Шайба | 10.ОТ | 4 | 4 | 68 | |||
| 69 | Шайба | 12.ОТ | 1 | 1 | 69 | |||
| 70 | Трос | 132-001 | 3 | 3 | 70 | |||
| 70 | Трос | 100.М435Г2.01534 | 3 | 3 | 70 | |||
| 72 | Хомут с червячной резьбой 16-27 | 5000.02 | 2 | 2 | 72 | |||
| 79 | Шайба | Д18-055-А | 4 | 4 | 79 | |||
| 79 | Шайба РМ14 | 4600.18 | 4 | 4 | 79 | |||
| 80 | Шайба РМ1/2 | 4600.20 | 6 | 6 | 80 | |||
| 80 | Шайба | 40-4607038-А | 6 | 6 | 80 | |||
| 83 | Пробка | КГ1/4.А12.019 | 1 | 1 | 83 |
