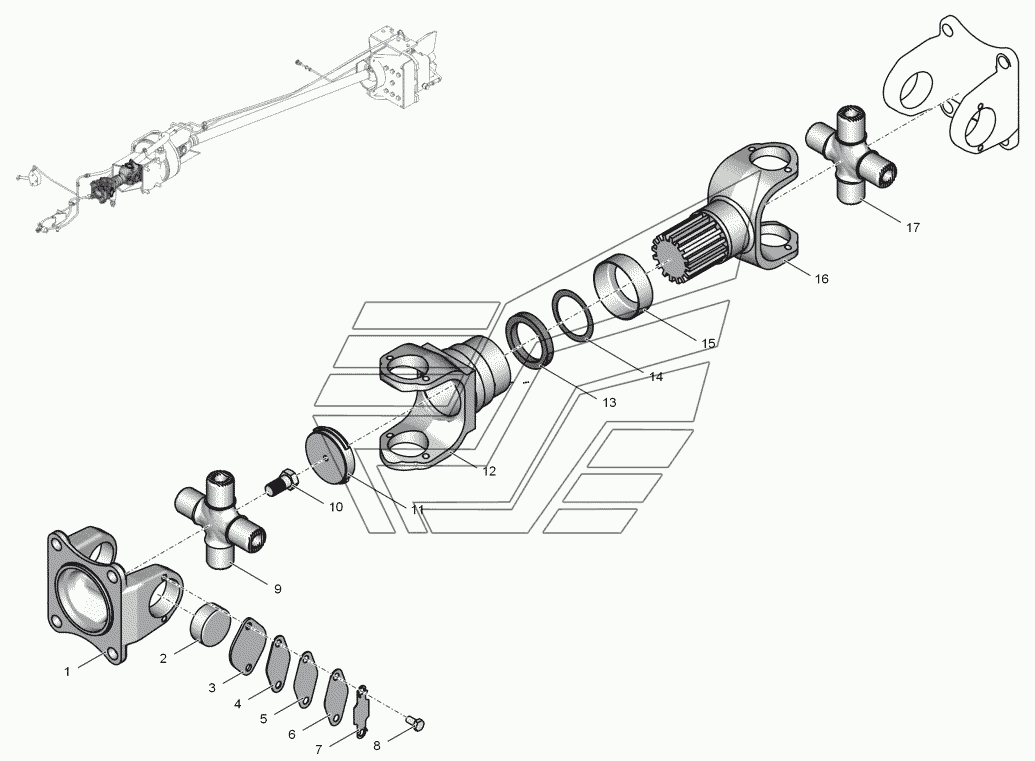

700А.42.38.000 Вал карданный
100%
Название детали
Фланец
Заводской номер
700А.22.08.013-1
Количество на модель
2
№
1
Название детали
Подшипник
Заводской номер
804707К810
Количество на модель
8
№
2
Название детали
Крышка игольчатого подшипника
Заводской номер
200-2201040
Количество на модель
8
№
3
Название детали
Пластина
Заводской номер
700.22.08.036-3
Количество на модель
8
№
4
Название детали
Пластина
Заводской номер
700.22.08.036-2
Количество на модель
8
№
5
Название детали
Пластина
Заводской номер
700.22.08.036-1
Количество на модель
8
№
6
Название детали
Стопорная пластина
Заводской номер
200-2201041
Количество на модель
8
№
7
Название детали
Болт М8-6gx16.68.016
Заводской номер
БолтМ8-6gx16.68.016
Количество на модель
16
№
8
Название детали
Крестовина
Заводской номер
701.22.08.013
Количество на модель
2
№
9
Название детали
Пробка КГ 1/8"
Заводской номер
864341
Количество на модель
2
№
10
Название детали
Заглушка
Заводской номер
700.42.38.015-1
Количество на модель
1
№
11
Название детали
Вилка
Заводской номер
700.42.38.018
Количество на модель
1
№
12
Название детали
Сальник скользящей вилки
Заводской номер
500-2201088-Б
Количество на модель
1
№
13
Название детали
Кольцо сальника скользящей вилки
Заводской номер
200-2201089
Количество на модель
1
№
14
Название детали
Обойма сальника
Заводской номер
200-2201087
Количество на модель
1
№
15
Название детали
Вал карданный
Заводской номер
700.42.38.017
Количество на модель
1
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец | 700А.22.08.013-1 | 2 | 2 | 1 | |||
| 2 | Подшипник | 804707К810 | 8 | 8 | 2 | |||
| 3 | Крышка игольчатого подшипника | 200-2201040 | 8 | 8 | 3 | |||
| 4 | Пластина | 700.22.08.036-3 | 8 | 8 | 4 | |||
| 5 | Пластина | 700.22.08.036-2 | 8 | 8 | 5 | |||
| 6 | Пластина | 700.22.08.036-1 | 8 | 8 | 6 | |||
| 7 | Стопорная пластина | 200-2201041 | 8 | 8 | 7 | |||
| 8 | Болт М8-6gx16.68.016 | БолтМ8-6gx16.68.016 | 16 | 16 | 8 | |||
| 9 | Крестовина | 701.22.08.013 | 2 | 2 | 9 | |||
| 10 | Пробка КГ 1/8" | 864341 | 2 | 2 | 10 | |||
| 11 | Заглушка | 700.42.38.015-1 | 1 | 1 | 11 | |||
| 12 | Вилка | 700.42.38.018 | 1 | 1 | 12 | |||
| 13 | Сальник скользящей вилки | 500-2201088-Б | 1 | 1 | 13 | |||
| 14 | Кольцо сальника скользящей вилки | 200-2201089 | 1 | 1 | 14 | |||
| 15 | Обойма сальника | 200-2201087 | 1 | 1 | 15 | |||
| 16 | Вал карданный | 700.42.38.017 | 1 | 1 | 16 |
