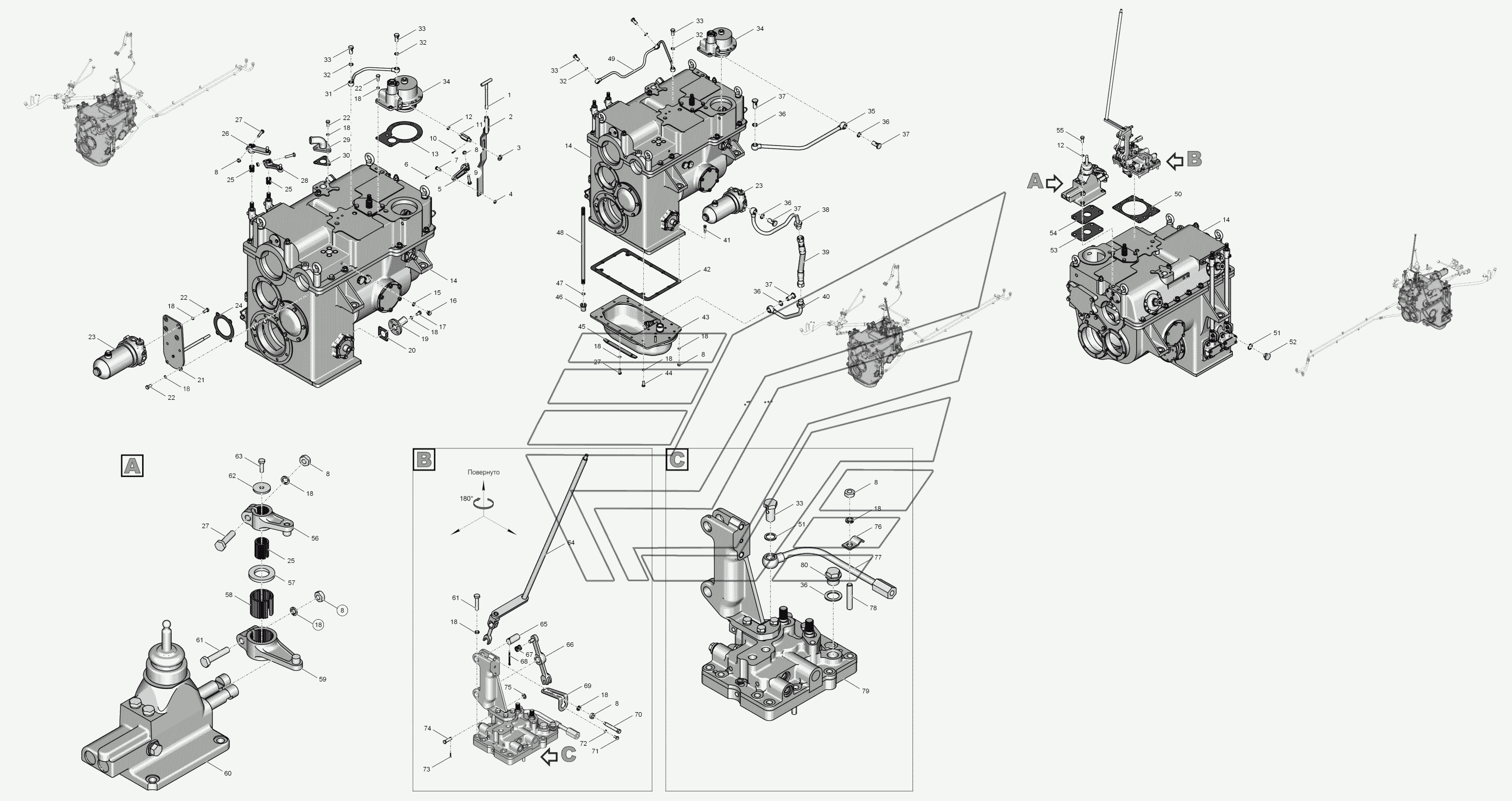

744Р-1700000-3 Коробка передач в сборе
100%
Название детали
Рукоятка
Заводской номер
2256010-1700020
Количество на модель
1
№
1
Название детали
Рычаг
Заводской номер
2256010-1700010-1
Количество на модель
1
№
2
Название детали
Шайба 14.01.019
Заводской номер
Шайба14.01.019
Количество на модель
1
№
3
Название детали
Шайба 10.01.019
Заводской номер
Шайба10.01.019
Количество на модель
3
№
4
Название детали
Рычаг
Заводской номер
700.17.19.012-1
Количество на модель
1
№
5
Название детали
Шплинт 2,5х16.016
Заводской номер
Шплинт2,5х16.016
Количество на модель
1
№
6
Название детали
Ось 6-10В12х30.45Х.1.255-302 Ц9 Хр
Заводской номер
Ось6-10В12х30.45Х.1.255-302Ц9Хр
Количество на модель
1
№
7
Название детали
Гайка М10.6Н.8С.019
Заводской номер
ГайкаМ10.6Н.8С.019
Количество на модель
11
№
8
Название детали
Болт М10-6gх45.56.019
Заводской номер
БолтМ10-6gх45.56.019
Количество на модель
3
№
9
Название детали
Шплинт 3,2х20.016 ГОСТ 397-79
Заводской номер
Шплинт3,2х20.016
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
2256010-1700017-1
Количество на модель
1
№
11
Название детали
Шайба 12.65Г.05
Заводской номер
Шайба12.65Г.05
Количество на модель
5
№
12
Название детали
прокладка
Заводской номер
2256010-1700016-1
Количество на модель
1
№
13
Название детали
Коробка передач
Заводской номер
744Р-1701000
Количество на модель
1
№
14
Название детали
Прокладка
Заводской номер
700А.46.14.092-1
Количество на модель
1
№
15
Название детали
Пробка
Заводской номер
700А.17.00.072
Количество на модель
1
№
16
Название детали
Болт М10-6gх20.56.019
Заводской номер
БолтМ10-6gх20.56.019
Количество на модель
4
№
17
Название детали
Шайба 10.65Г.05
Заводской номер
Шайба10.65Г.05
Количество на модель
54
№
18
Название детали
Труба в сборе
Заводской номер
700А.17.00.120
Количество на модель
1
№
19
Название детали
Прокладка
Заводской номер
700.17.01.251-1
Количество на модель
1
№
20
Название детали
Кронштейн
Заводской номер
744Р-1700100-1
Количество на модель
1
№
21
Название детали
Болт М10-6gх25.56.019
Заводской номер
БолтМ10-6gх25.56.019
Количество на модель
18
№
22
Название детали
Фильтр
Заводской номер
2256010-1716000
Количество на модель
1
№
23
Название детали
прокладка
Заводской номер
2256010-1700021
Количество на модель
1
№
24
Название детали
Втулка
Заводской номер
700.17.01.297
Количество на модель
3
№
25
Название детали
Рычаг
Заводской номер
744Р-1719180
Количество на модель
1
№
26
Название детали
Болт М10-6gх40.56.019
Заводской номер
БолтМ10-6gх40.56.019
Количество на модель
10
№
27
Название детали
Рычаг
Заводской номер
744Р-1719190
Количество на модель
1
№
28
Название детали
Патрубок
Заводской номер
2256010-1700026
Количество на модель
1
№
29
Название детали
Прокладка
Заводской номер
700.17.01.275
Количество на модель
1
№
30
Название детали
Трубопровод
Заводской номер
2256010-1700090-1
Количество на модель
1
№
31
Название детали
Прокладка
Заводской номер
7003429042-1
Количество на модель
12
№
32
Название детали
Болт зажимной
Заводской номер
700.17.24.045
Количество на модель
6
№
33
Название детали
Гидроаккумулятор
Заводской номер
2256010-1748000-2
Количество на модель
1
№
34
Название детали
Труба
Заводской номер
2256010-1700130
Количество на модель
1
№
35
Название детали
Прокладка
Заводской номер
700.17.01.413-1
Количество на модель
9
№
36
Название детали
Болт зажимной
Заводской номер
700.17.24.023-2
Количество на модель
4
№
37
Название детали
Труба
Заводской номер
2256010-1700120-01
Количество на модель
1
№
38
Название детали
Рукав
Заводской номер
700А.34.00.070
Количество на модель
1
№
39
Название детали
Труба
Заводской номер
700А.17.24.160-3
Количество на модель
1
№
40
Название детали
Болт призонный
Заводской номер
700А.17.00.042
Количество на модель
2
№
41
Название детали
Прокладка
Заводской номер
700А.17.00.073
Количество на модель
1
№
42
Название детали
Насос в сборе
Заводской номер
700А.17.04.000
Количество на модель
1
№
43
Название детали
Болт М10-6gх30.56.019
Заводской номер
БолтМ10-6gх30.56.019
Количество на модель
2
№
44
Название детали
Планка
Заводской номер
700А.17.00.091
Количество на модель
2
№
45
Название детали
Втулка
Заводской номер
700А.17.04.017
Количество на модель
1
№
46
Название детали
Кольцо С20
Заводской номер
КольцоС20
Количество на модель
2
№
47
Название детали
Валик
Заводской номер
700А.17.00.038-3
Количество на модель
1
№
48
Название детали
Трубопровод
Заводской номер
2256010-1700100
Количество на модель
1
№
49
Название детали
Прокладка
Заводской номер
700.17.00.015-1
Количество на модель
1
№
50
Название детали
Прокладка
Заводской номер
700.34.22.042-1
Количество на модель
1
№
51
Название детали
Пробка
Заводской номер
700.17.01.479
Количество на модель
1
№
52
Название детали
Прокладка
Заводской номер
700.17.00.016-1
Количество на модель
1
№
53
Название детали
Прокладка
Заводской номер
700.17.00.019
Количество на модель
1
№
54
Название детали
Болт М12-6gх30.56.019
Заводской номер
БолтМ12-6gх30.56.019
Количество на модель
4
№
55
Название детали
Рычаг в сборе
Заводской номер
700.17.01.250-1
Количество на модель
1
№
56
Название детали
Кольцо
Заводской номер
700.17.01.298-1
Количество на модель
1
№
57
Название детали
Втулка
Заводской номер
700.17.01.296
Количество на модель
1
№
58
Название детали
Рычаг верхний в сборе
Заводской номер
700.17.01.240-1
Количество на модель
1
№
59
Название детали
Кулиса
Заводской номер
744Р-1717000-1
Количество на модель
1
№
60
Название детали
Болт М10-6gх50.56.019
Заводской номер
БолтМ10-6gх50.56.019
Количество на модель
11
№
61
Название детали
Кольцо
Заводской номер
700.17.01.298-2
Количество на модель
1
№
62
Название детали
Болт 3М6-6gх20.56.019
Заводской номер
Болт3М6-6gх20.56.019
Количество на модель
1
№
63
Название детали
Рычаг
Заводской номер
744Р-1700190-1
Количество на модель
1
№
64
Название детали
Валик
Заводской номер
700.17.19.153-1
Количество на модель
1
№
65
Название детали
Рычаг
Заводской номер
2256010-1700150
Количество на модель
1
№
66
Название детали
Втулка
Заводской номер
2256010-1700043
Количество на модель
1
№
67
Название детали
Шплинт 4х45.016
Заводской номер
Шплинт4х45.016
Количество на модель
1
№
68
Название детали
Прижим
Заводской номер
2256010-1700014
Количество на модель
1
№
69
Название детали
Болт
Заводской номер
2256010-1700015
Количество на модель
2
№
70
Название детали
Болт М6-6gх12.56.019
Заводской номер
БолтМ6-6gх12.56.019
Количество на модель
1
№
71
Название детали
Шайба 6.65Г.05
Заводской номер
Шайба6.65Г.05
Количество на модель
1
№
72
Название детали
Шплинт 2х16.016
Заводской номер
Шплинт2х16.016
Количество на модель
1
№
73
Название детали
Валик
Заводской номер
700.17.19.055-2
Количество на модель
1
№
74
Название детали
Шайба 8.01.019
Заводской номер
Шайба8.01.019
Количество на модель
1
№
75
Название детали
Скоба
Заводской номер
700А.17.00.026
Количество на модель
2
№
76
Название детали
Труба
Заводской номер
2256010-1700140
Количество на модель
1
№
77
Название детали
Шпилька М10х55.56.019
Заводской номер
ШпилькаМ10х55.56.019
Количество на модель
1
№
78
Название детали
Механизм переключения передач
Заводской номер
744Р-1702000-1
Количество на модель
1
№
79
Название детали
Пробка
Заводской номер
700А.17.00.072-03
Количество на модель
1
№
80
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукоятка | 2256010-1700020 | 1 | 1 | 1 | |||
| 2 | Рычаг | 2256010-1700010-1 | 1 | 1 | 2 | |||
| 3 | Шайба 14.01.019 | Шайба14.01.019 | 1 | 1 | 3 | |||
| 4 | Шайба 10.01.019 | Шайба10.01.019 | 3 | 3 | 4 | |||
| 5 | Рычаг | 700.17.19.012-1 | 1 | 1 | 5 | |||
| 6 | Шплинт 2,5х16.016 | Шплинт2,5х16.016 | 1 | 1 | 6 | |||
| 7 | Ось 6-10В12х30.45Х.1.255-302 Ц9 Хр | Ось6-10В12х30.45Х.1.255-302Ц9Хр | 1 | 1 | 7 | |||
| 8 | Гайка М10.6Н.8С.019 | ГайкаМ10.6Н.8С.019 | 11 | 11 | 8 | |||
| 9 | Болт М10-6gх45.56.019 | БолтМ10-6gх45.56.019 | 3 | 3 | 9 | |||
| 10 | Шплинт 3,2х20.016 ГОСТ 397-79 | Шплинт3,2х20.016 | 1 | 1 | 10 | |||
| 11 | Болт | 2256010-1700017-1 | 1 | 1 | 11 | |||
| 12 | Шайба 12.65Г.05 | Шайба12.65Г.05 | 5 | 5 | 12 | |||
| 13 | прокладка | 2256010-1700016-1 | 1 | 1 | 13 | |||
| 14 | Коробка передач | 744Р-1701000 | 1 | 1 | 14 | |||
| 15 | Прокладка | 700А.46.14.092-1 | 1 | 1 | 15 | |||
| 16 | Пробка | 700А.17.00.072 | 1 | 1 | 16 | |||
| 17 | Болт М10-6gх20.56.019 | БолтМ10-6gх20.56.019 | 4 | 4 | 17 | |||
| 18 | Шайба 10.65Г.05 | Шайба10.65Г.05 | 54 | 54 | 18 | |||
| 19 | Труба в сборе | 700А.17.00.120 | 1 | 1 | 19 | |||
| 20 | Прокладка | 700.17.01.251-1 | 1 | 1 | 20 | |||
| 21 | Кронштейн | 744Р-1700100-1 | 1 | 1 | 21 | |||
| 22 | Болт М10-6gх25.56.019 | БолтМ10-6gх25.56.019 | 18 | 18 | 22 | |||
| 23 | Фильтр | 2256010-1716000 | 1 | 1 | 23 | |||
| 24 | прокладка | 2256010-1700021 | 1 | 1 | 24 | |||
| 25 | Втулка | 700.17.01.297 | 3 | 3 | 25 | |||
| 26 | Рычаг | 744Р-1719180 | 1 | 1 | 26 | |||
| 27 | Болт М10-6gх40.56.019 | БолтМ10-6gх40.56.019 | 10 | 10 | 27 | |||
| 28 | Рычаг | 744Р-1719190 | 1 | 1 | 28 | |||
| 29 | Патрубок | 2256010-1700026 | 1 | 1 | 29 | |||
| 30 | Прокладка | 700.17.01.275 | 1 | 1 | 30 | |||
| 31 | Трубопровод | 2256010-1700090-1 | 1 | 1 | 31 | |||
| 32 | Прокладка | 7003429042-1 | 12 | 12 | 32 | |||
| 33 | Болт зажимной | 700.17.24.045 | 6 | 6 | 33 | |||
| 34 | Гидроаккумулятор | 2256010-1748000-2 | 1 | 1 | 34 | |||
| 35 | Труба | 2256010-1700130 | 1 | 1 | 35 | |||
| 36 | Прокладка | 700.17.01.413-1 | 9 | 9 | 36 | |||
| 37 | Болт зажимной | 700.17.24.023-2 | 4 | 4 | 37 | |||
| 38 | Труба | 2256010-1700120-01 | 1 | 1 | 38 | |||
| 39 | Рукав | 700А.34.00.070 | 1 | 1 | 39 | |||
| 40 | Труба | 700А.17.24.160-3 | 1 | 1 | 40 | |||
| 41 | Болт призонный | 700А.17.00.042 | 2 | 2 | 41 | |||
| 42 | Прокладка | 700А.17.00.073 | 1 | 1 | 42 | |||
| 43 | Насос в сборе | 700А.17.04.000 | 1 | 1 | 43 | |||
| 44 | Болт М10-6gх30.56.019 | БолтМ10-6gх30.56.019 | 2 | 2 | 44 | |||
| 45 | Планка | 700А.17.00.091 | 2 | 2 | 45 | |||
| 46 | Втулка | 700А.17.04.017 | 1 | 1 | 46 | |||
| 47 | Кольцо С20 | КольцоС20 | 2 | 2 | 47 | |||
| 48 | Валик | 700А.17.00.038-3 | 1 | 1 | 48 | |||
| 49 | Трубопровод | 2256010-1700100 | 1 | 1 | 49 | |||
| 50 | Прокладка | 700.17.00.015-1 | 1 | 1 | 50 | |||
| 51 | Прокладка | 700.34.22.042-1 | 1 | 1 | 51 | |||
| 52 | Пробка | 700.17.01.479 | 1 | 1 | 52 | |||
| 53 | Прокладка | 700.17.00.016-1 | 1 | 1 | 53 | |||
| 54 | Прокладка | 700.17.00.019 | 1 | 1 | 54 | |||
| 55 | Болт М12-6gх30.56.019 | БолтМ12-6gх30.56.019 | 4 | 4 | 55 | |||
| 56 | Рычаг в сборе | 700.17.01.250-1 | 1 | 1 | 56 | |||
| 57 | Кольцо | 700.17.01.298-1 | 1 | 1 | 57 | |||
| 58 | Втулка | 700.17.01.296 | 1 | 1 | 58 | |||
| 59 | Рычаг верхний в сборе | 700.17.01.240-1 | 1 | 1 | 59 | |||
| 60 | Кулиса | 744Р-1717000-1 | 1 | 1 | 60 | |||
| 61 | Болт М10-6gх50.56.019 | БолтМ10-6gх50.56.019 | 11 | 11 | 61 | |||
| 62 | Кольцо | 700.17.01.298-2 | 1 | 1 | 62 | |||
| 63 | Болт 3М6-6gх20.56.019 | Болт3М6-6gх20.56.019 | 1 | 1 | 63 | |||
| 64 | Рычаг | 744Р-1700190-1 | 1 | 1 | 64 | |||
| 65 | Валик | 700.17.19.153-1 | 1 | 1 | 65 | |||
| 66 | Рычаг | 2256010-1700150 | 1 | 1 | 66 | |||
| 67 | Втулка | 2256010-1700043 | 1 | 1 | 67 | |||
| 68 | Шплинт 4х45.016 | Шплинт4х45.016 | 1 | 1 | 68 | |||
| 69 | Прижим | 2256010-1700014 | 1 | 1 | 69 | |||
| 70 | Болт | 2256010-1700015 | 2 | 2 | 70 | |||
| 71 | Болт М6-6gх12.56.019 | БолтМ6-6gх12.56.019 | 1 | 1 | 71 | |||
| 72 | Шайба 6.65Г.05 | Шайба6.65Г.05 | 1 | 1 | 72 | |||
| 73 | Шплинт 2х16.016 | Шплинт2х16.016 | 1 | 1 | 73 | |||
| 74 | Валик | 700.17.19.055-2 | 1 | 1 | 74 | |||
| 75 | Шайба 8.01.019 | Шайба8.01.019 | 1 | 1 | 75 | |||
| 76 | Скоба | 700А.17.00.026 | 2 | 2 | 76 | |||
| 77 | Труба | 2256010-1700140 | 1 | 1 | 77 | |||
| 78 | Шпилька М10х55.56.019 | ШпилькаМ10х55.56.019 | 1 | 1 | 78 | |||
| 79 | Механизм переключения передач | 744Р-1702000-1 | 1 | 1 | 79 | |||
| 80 | Пробка | 700А.17.00.072-03 | 1 | 1 | 80 |
