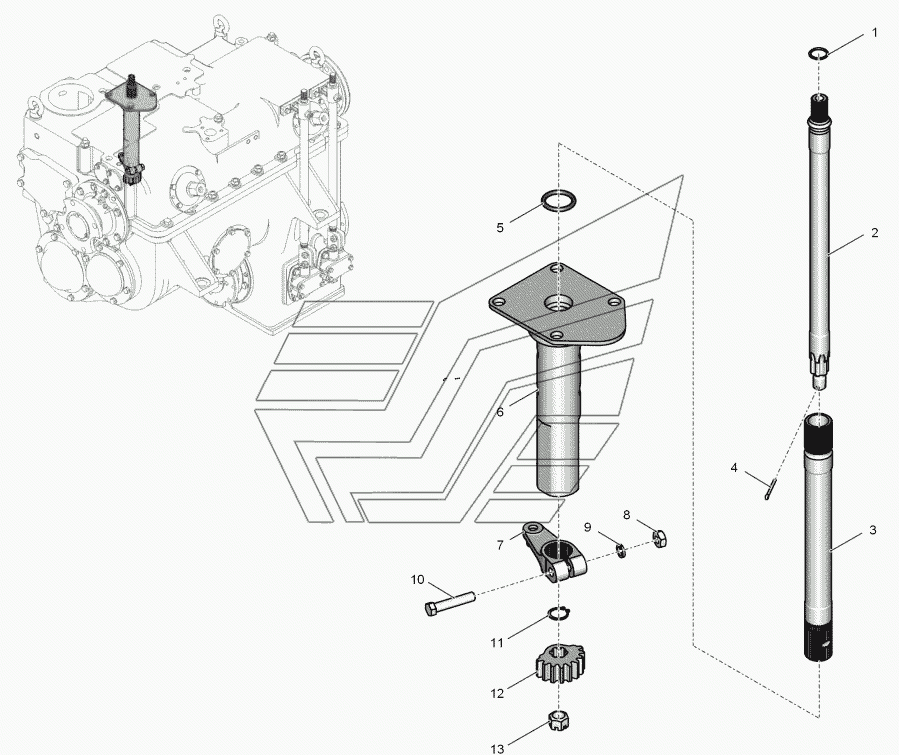

700A.17.01.210-1 Привод управления муфтами
100%
Название детали
Кольцо 018-022-25-1-3
Заводской номер
Кольцо018-022-25-1-3
Количество на модель
1
№
1
Название детали
Валик
Заводской номер
700А.17.01.129
Количество на модель
1
№
2
Название детали
Вал полый
Заводской номер
700.17.01.244-1
Количество на модель
1
№
3
Название детали
Шплинт 32х28.016
Заводской номер
Шплинт32х28.016
Количество на модель
1
№
4
Название детали
Кольцо 030-038-46-1-3
Заводской номер
Кольцо030-038-46-1-3
Количество на модель
1
№
5
Название детали
Корпус
Заводской номер
700.17.01.220
Количество на модель
1
№
6
Название детали
Рычаг нижний в сборе
Заводской номер
700.17.01.230
Количество на модель
1
№
7
Название детали
Гайка М10-6Н-8С.019
Заводской номер
ГайкаМ10-6Н-8С.019
Количество на модель
1
№
8
Название детали
Шайба 10.65Г.05
Заводской номер
Шайба10.65Г.05
Количество на модель
1
№
9
Название детали
Болт М10 6gx50.56.019
Заводской номер
БолтМ106gx50.56.019
Количество на модель
1
№
10
Название детали
Кольцо Б-20
Заводской номер
КольцоБ-20
Количество на модель
1
№
11
Название детали
Шестерня
Заводской номер
700А.17.01.243
Количество на модель
1
№
12
Название детали
Гайка М14.6Н.8С.019 DIN 935
Заводской номер
ГайкаМ14.6Н.8С.019DIN935
Количество на модель
1
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кольцо 018-022-25-1-3 | Кольцо018-022-25-1-3 | 1 | 1 | 1 | |||
| 2 | Валик | 700А.17.01.129 | 1 | 1 | 2 | |||
| 3 | Вал полый | 700.17.01.244-1 | 1 | 1 | 3 | |||
| 4 | Шплинт 32х28.016 | Шплинт32х28.016 | 1 | 1 | 4 | |||
| 5 | Кольцо 030-038-46-1-3 | Кольцо030-038-46-1-3 | 1 | 1 | 5 | |||
| 6 | Корпус | 700.17.01.220 | 1 | 1 | 6 | |||
| 7 | Рычаг нижний в сборе | 700.17.01.230 | 1 | 1 | 7 | |||
| 8 | Гайка М10-6Н-8С.019 | ГайкаМ10-6Н-8С.019 | 1 | 1 | 8 | |||
| 9 | Шайба 10.65Г.05 | Шайба10.65Г.05 | 1 | 1 | 9 | |||
| 10 | Болт М10 6gx50.56.019 | БолтМ106gx50.56.019 | 1 | 1 | 10 | |||
| 11 | Кольцо Б-20 | КольцоБ-20 | 1 | 1 | 11 | |||
| 12 | Шестерня | 700А.17.01.243 | 1 | 1 | 12 | |||
| 13 | Гайка М14.6Н.8С.019 DIN 935 | ГайкаМ14.6Н.8С.019DIN935 | 1 | 1 | 13 |
